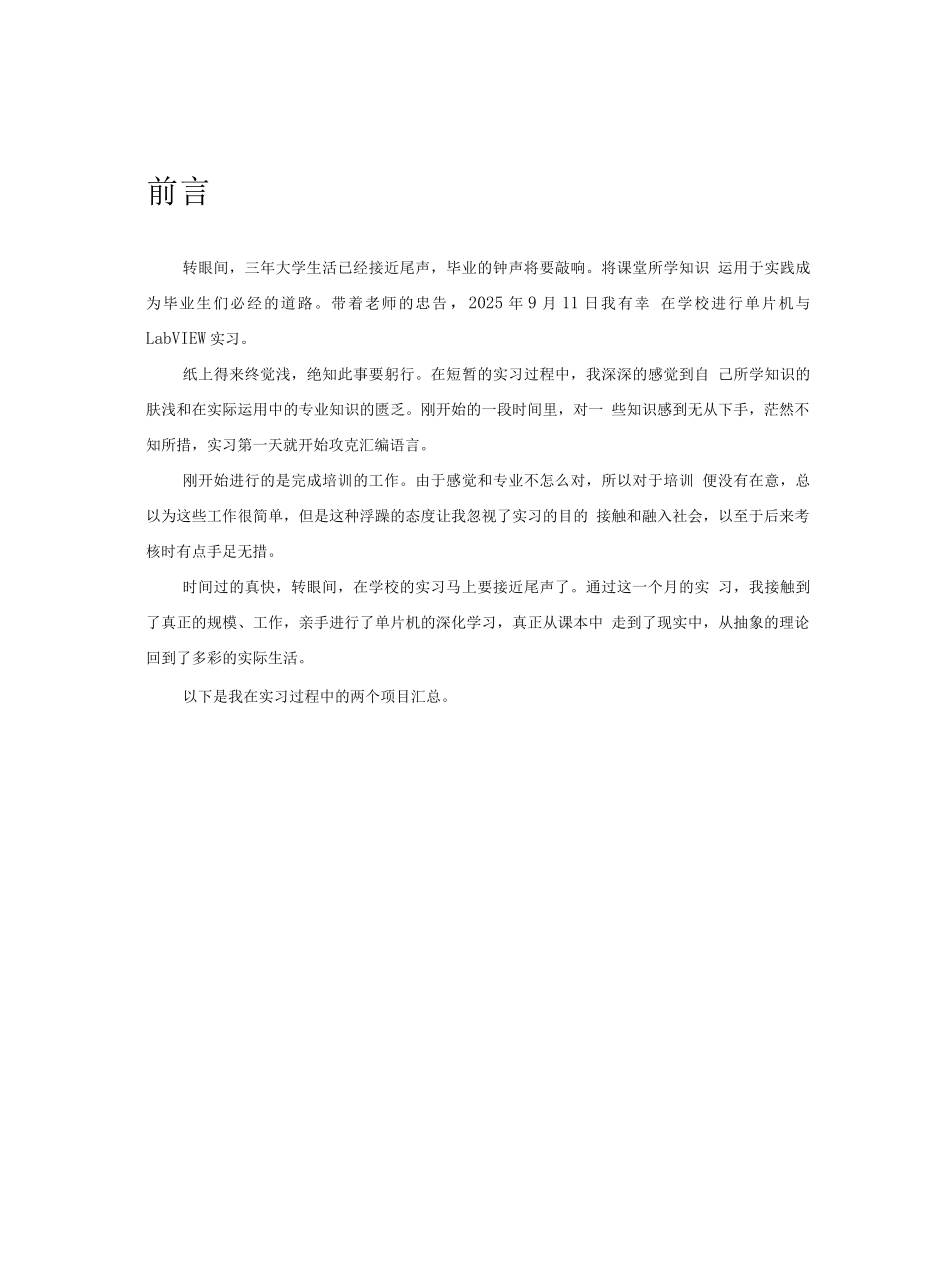

毕业实习设计院系：信息科学技术学院专业班级：姓名：学号：2025 年 10 月 2 日前言转眼间，三年大学生活已经接近尾声，毕业的钟声将要敲响。将课堂所学知识 运用于实践成为毕业生们必经的道路。带着老师的忠告，2025 年 9 月 11 日我有幸 在学校进行单片机与LabVIEW 实习。纸上得来终觉浅，绝知此事要躬行。在短暂的实习过程中，我深深的感觉到自 己所学知识的肤浅和在实际运用中的专业知识的匮乏。刚开始的一段时间里，对一 些知识感到无从下手，茫然不知所措，实习第一天就开始攻克汇编语言。刚开始进行的是完成培训的工作。由于感觉和专业不怎么对，所以对于培训 便没有在意，总以为这些工作很简单，但是这种浮躁的态度让我忽视了实习的目的 接触和融入社会，以至于后来考核时有点手足无措。时间过的真快，转眼间，在学校的实习马上要接近尾声了。通过这一个月的实 习，我接触到了真正的规模、工作，亲手进行了单片机的深化学习，真正从课本中 走到了现实中，从抽象的理论回到了多彩的实际生活。以下是我在实习过程中的两个项目汇总。一、功能要求采纳 51 单片机和温度传感器 DS18B20 设计一种数字温度计，当温度处于 15 到 30°C 时，系统采纳 7 段数码管显示当前温度值。当温度超过预警值时（过高或过低）， 报警器响；当温度过高时，启动风扇转动降温（启动直流电机运转）；当温度过低时， 启动加热器升温（启动继电器工作）。二、硬件电路设计数字温度计硬件设计电路如图 1 所示，主要包括 51 单片机、温度传感器 DS18B20、7 段数码管显示模块等。2.1 温度传感器 DS18B20温度传感器 DS18B20 是一种新型数字温度传感器，采纳单线接方式，仅需 一个端引脚来发送或接收信息，在单片机和 DS18B2 0 之间仅需一条数据线和一条 地线进行接。DS18B2 0 采纳 TO-92 封装，引脚排列如图 2 所示。DS18B20 各引脚功能如下:GND:地DQ:单线应用的数据输入/输出引脚项目一温度的显示与控制系统设计图 1、数字温度计硬件电路Q1PNPIN1 VCCIN2IN3IN4ENAENB+5VVSOUT1OUT2二图 2、DS18B20 管脚VDD:可选的外部供电电源引脚。DS18B20 内部有三个主要数字部件：64 位激光 ROM、温度传感器、非一时性温度报警触发器 TH 和 TL。这里我们采纳外部供电方式，如图 3。图 3 DS18B20 的外部供电方式DS18B20 依靠单线端通信，必须先建立 ROM 操作协议，才能进行储存器和控 制操作。因此，单片机必须...
