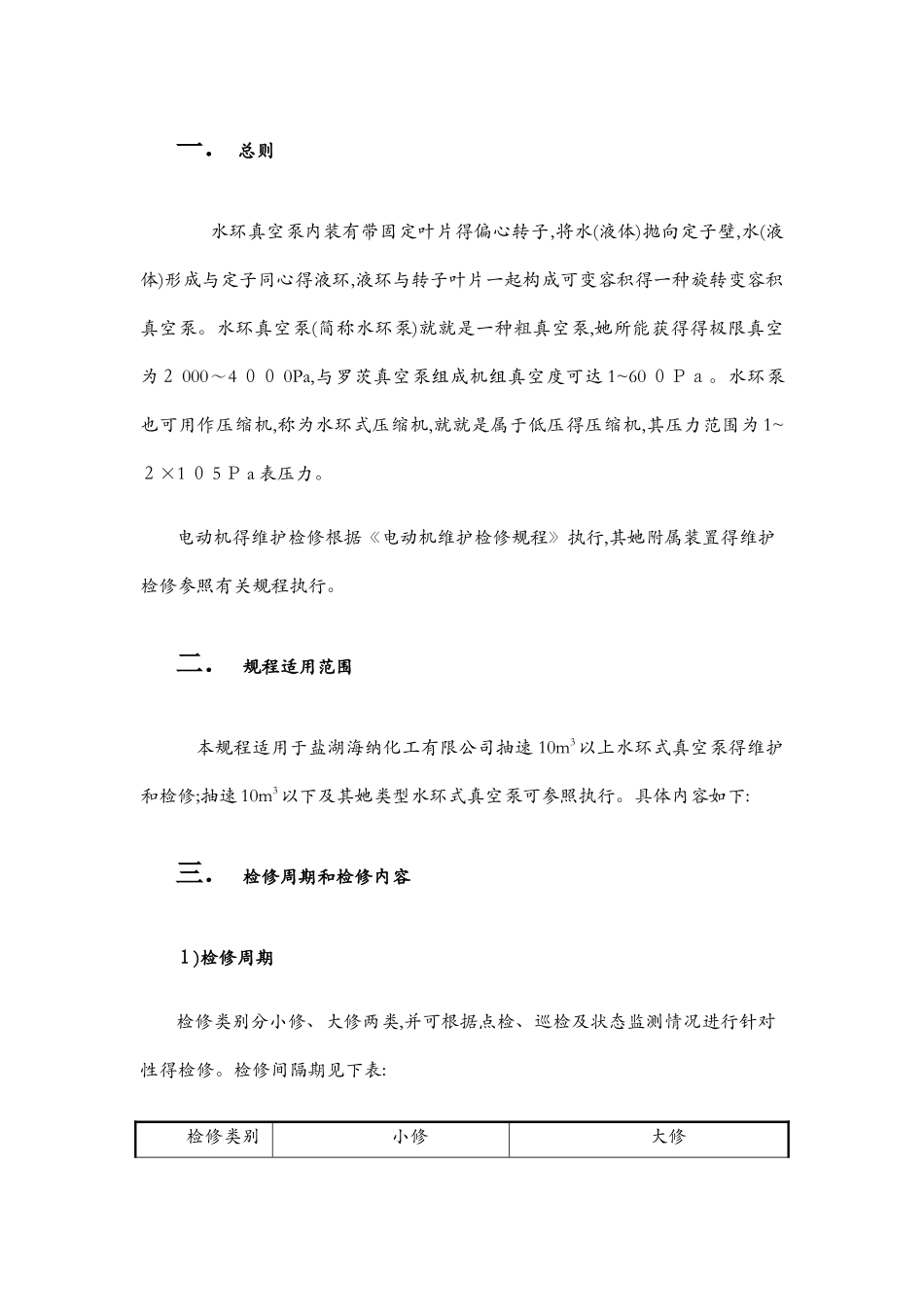

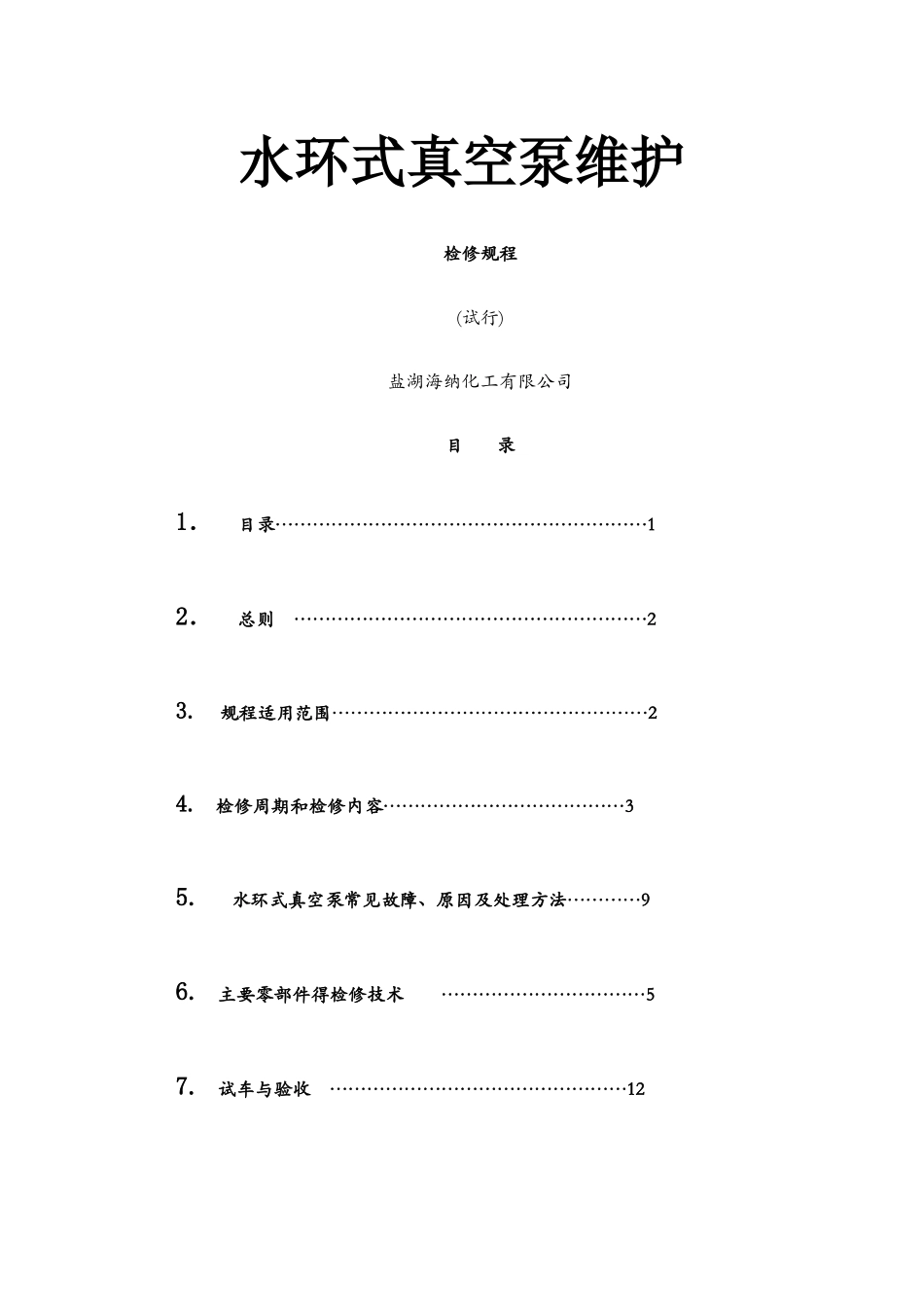

水环式真空泵维护检修规程(试行)盐湖海纳化工有限公司目 录1．目录……………………………………………………12．总则 …………………………………………………23. 规程适用范围……………………………………………24. 检修周期和检修内容…………………………………35. 水环式真空泵常见故障、原因及处理方法…………96. 主要零部件得检修技术 ……………………………57. 试车与验收 …………………………………………12一． 总则 水环真空泵内装有带固定叶片得偏心转子,将水(液体)抛向定子壁,水(液体)形成与定子同心得液环,液环与转子叶片一起构成可变容积得一种旋转变容积真空泵。水环真空泵(简称水环泵)就就是一种粗真空泵,她所能获得得极限真空为２ 000～4 ００ 0Pa,与罗茨真空泵组成机组真空度可达 1~60 ０Ｐａ。水环泵也可用作压缩机,称为水环式压缩机,就就是属于低压得压缩机,其压力范围为 1~２×1 ０ 5 Ｐ a 表压力。电动机得维护检修根据《电动机维护检修规程》执行,其她附属装置得维护检修参照有关规程执行。二． 规程适用范围 本规程适用于盐湖海纳化工有限公司抽速 10m3以上水环式真空泵得维护和检修;抽速 10m3以下及其她类型水环式真空泵可参照执行。具体内容如下:三． 检修周期和检修内容１)检修周期检修类别分小修、大修两类,并可根据点检、巡检及状态监测情况进行针对性得检修。检修间隔期见下表:检修类别小修大修检修周期800~10 ００5000~60002)检修内容2、1 小修1) 检查,紧固各连接螺栓。2) 检查密封装置,压紧或更换填料。3) 检查更换润滑油(脂)。4) 检查更换轴承,调整间隙和调校联轴器同轴度或皮带轮。5) 检查、修理或更换易损件。6) 检查,补充或更换循环水。2、２大修1) 包括小修内容。2) 解体检查各零件磨损、腐蚀和冲蚀程度,必要时进行修理或更换。3) 检查泵轴,校验轴得直线度,必要时予以更换。4) 检查叶轮、叶片得磨损、冲蚀程度,必要时测定叶轮平衡。检修或更换叶轮轴套。5) 检查、调整叶轮两端与两侧压盖得间隙。6) 测量并调整泵体水平度。7) 按规定检查校验真空表。8) 清洗循环水系统。9) 检查泵体、端盖、隔板得磨损情况,调整,修理或更换。10)机器表面做除锈、防腐处理。2、３检修前得准备2、３、１技术准备1)设备使用说明书、装配图、检修规程等技术资料。2)设备运行、监测、缺陷、隐患、故障、功能情况记录,并进行分析。3)设备在检修前应进行有关技术参数如真空度、抽...
