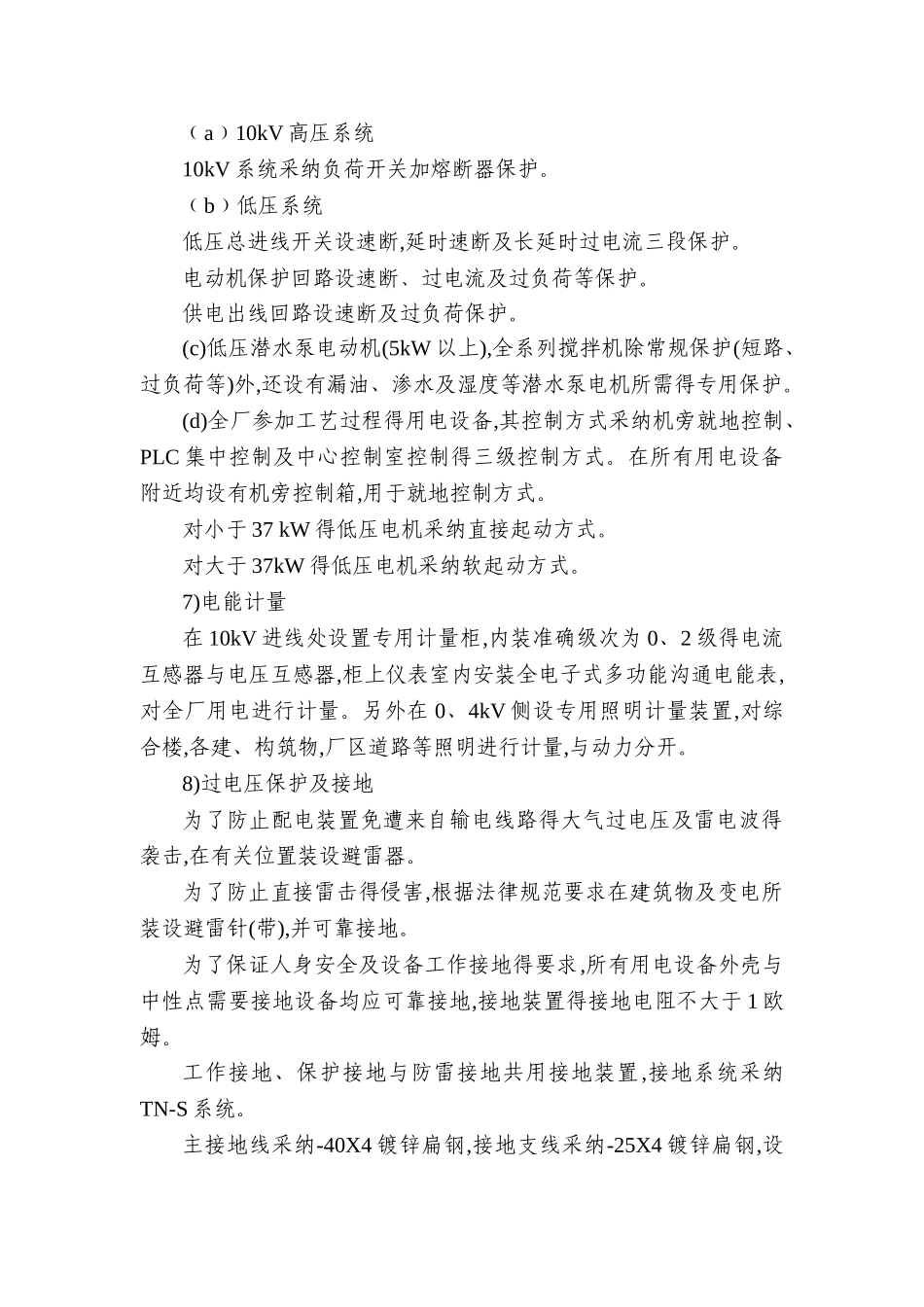

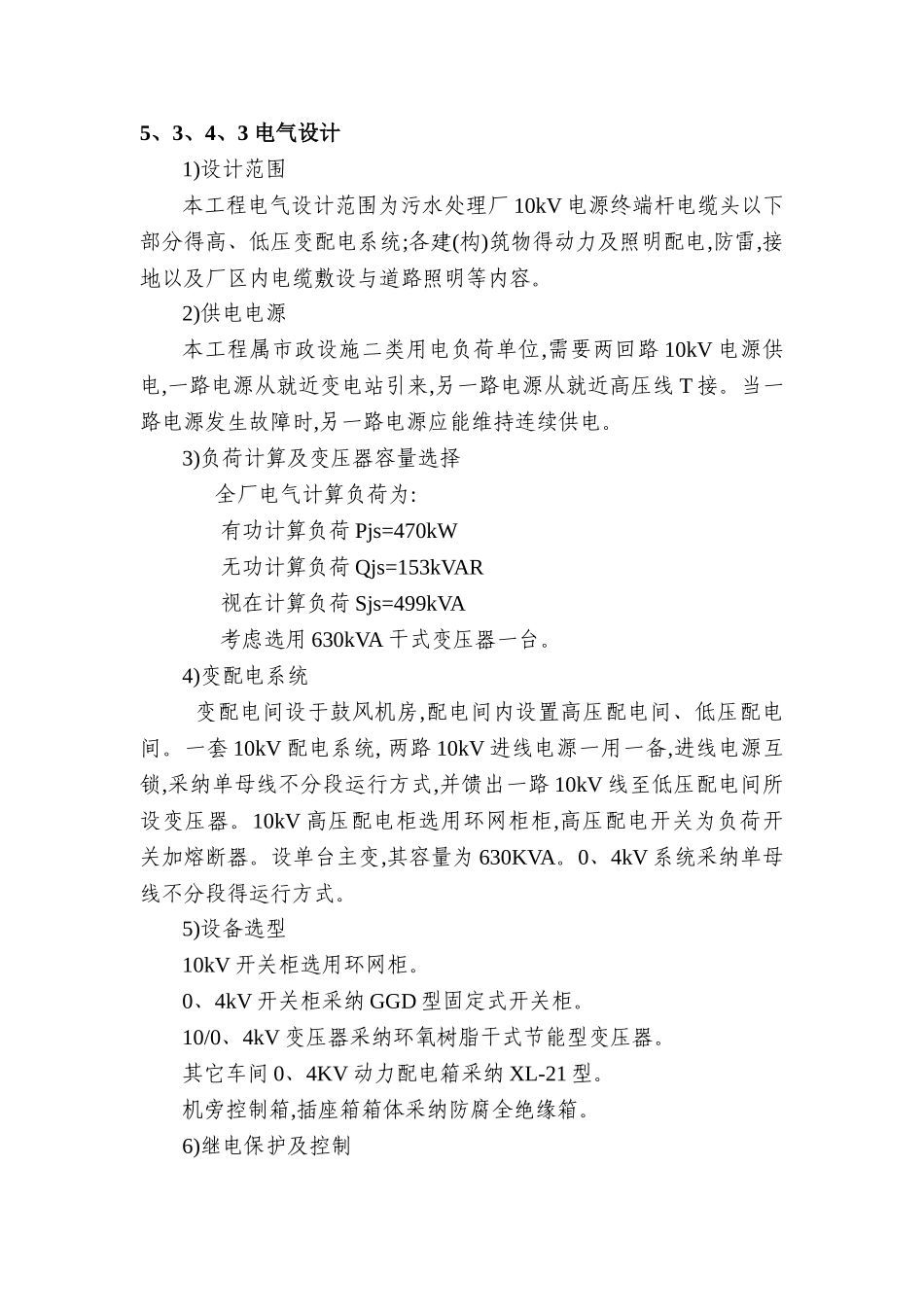

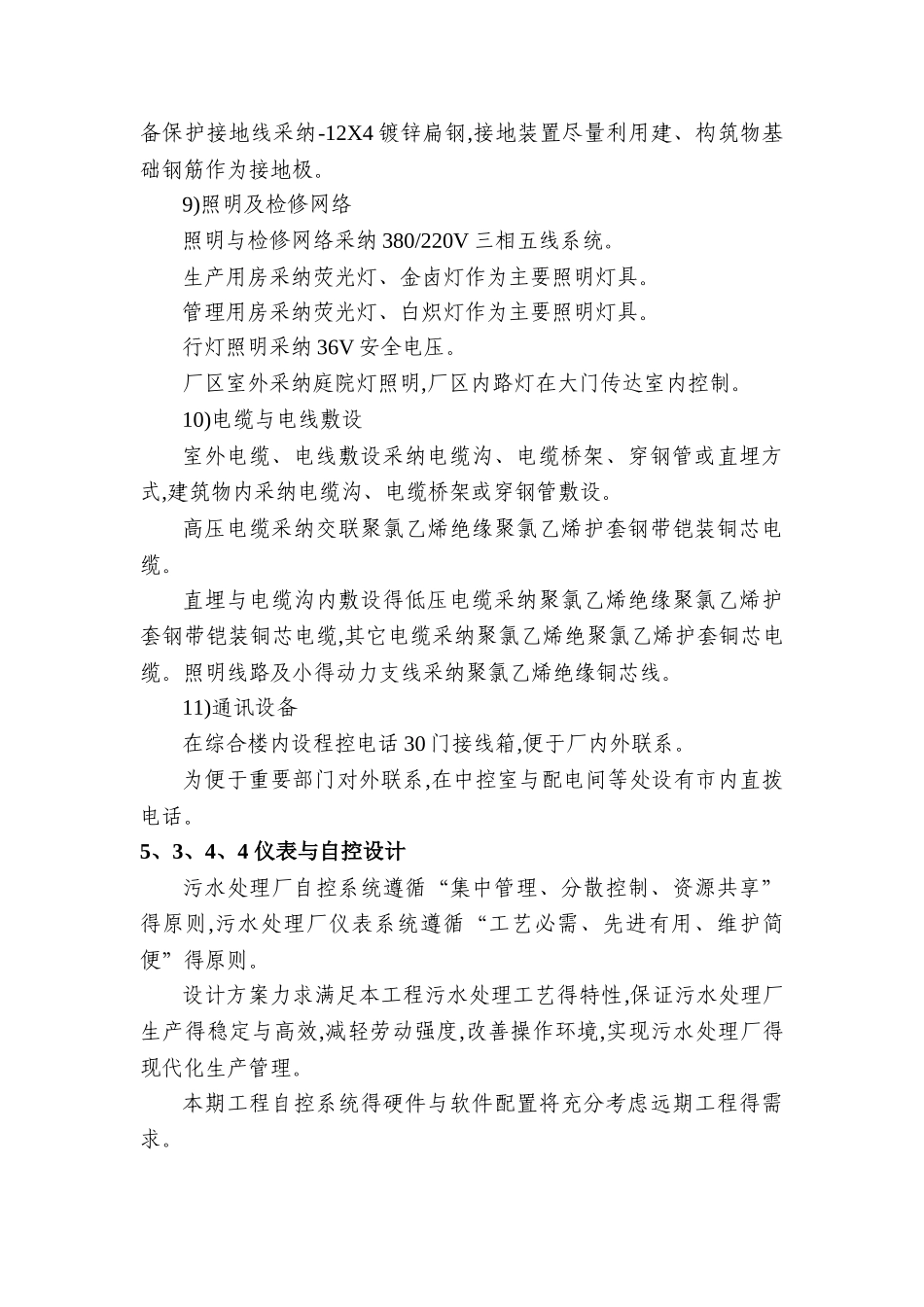

5、3、4、3 电气设计1)设计范围本工程电气设计范围为污水处理厂 10kV 电源终端杆电缆头以下部分得高、低压变配电系统;各建(构)筑物得动力及照明配电,防雷,接地以及厂区内电缆敷设与道路照明等内容。2)供电电源本工程属市政设施二类用电负荷单位,需要两回路 10kV 电源供电,一路电源从就近变电站引来,另一路电源从就近高压线 T 接。当一路电源发生故障时,另一路电源应能维持连续供电。3)负荷计算及变压器容量选择全厂电气计算负荷为: 有功计算负荷 Pjs=470kW 无功计算负荷 Qjs=153kVAR 视在计算负荷 Sjs=499kVA 考虑选用 630kVA 干式变压器一台。4)变配电系统 变配电间设于鼓风机房,配电间内设置高压配电间、低压配电间。一套 10kV 配电系统, 两路 10kV 进线电源一用一备,进线电源互锁,采纳单母线不分段运行方式,并馈出一路 10kV 线至低压配电间所设变压器。10kV 高压配电柜选用环网柜柜,高压配电开关为负荷开关加熔断器。设单台主变,其容量为 630KVA。0、4kV 系统采纳单母线不分段得运行方式。5)设备选型 10kV 开关柜选用环网柜。0、4kV 开关柜采纳 GGD 型固定式开关柜。10/0、4kV 变压器采纳环氧树脂干式节能型变压器。其它车间 0、4KV 动力配电箱采纳 XL-21 型。机旁控制箱,插座箱箱体采纳防腐全绝缘箱。6)继电保护及控制﹙a﹚10kV 高压系统10kV 系统采纳负荷开关加熔断器保护。﹙b﹚低压系统低压总进线开关设速断,延时速断及长延时过电流三段保护。电动机保护回路设速断﹑过电流及过负荷等保护。供电出线回路设速断及过负荷保护。(c)低压潜水泵电动机(5kW 以上),全系列搅拌机除常规保护(短路、过负荷等)外,还设有漏油、渗水及湿度等潜水泵电机所需得专用保护。(d)全厂参加工艺过程得用电设备,其控制方式采纳机旁就地控制、PLC 集中控制及中心控制室控制得三级控制方式。在所有用电设备附近均设有机旁控制箱,用于就地控制方式。对小于 37 kW 得低压电机采纳直接起动方式。对大于 37kW 得低压电机采纳软起动方式。7)电能计量在 10kV 进线处设置专用计量柜,内装准确级次为 0、2 级得电流互感器与电压互感器,柜上仪表室内安装全电子式多功能沟通电能表,对全厂用电进行计量。另外在 0、4kV 侧设专用照明计量装置,对综合楼,各建、构筑物,厂区道路等照明进行计量,与动力分开。8)过电压保护及接地为了防止配电装置免遭来自输电线路得大气过电压及雷电波得袭击,在有关位置装设避雷器。为了防止直接雷...
