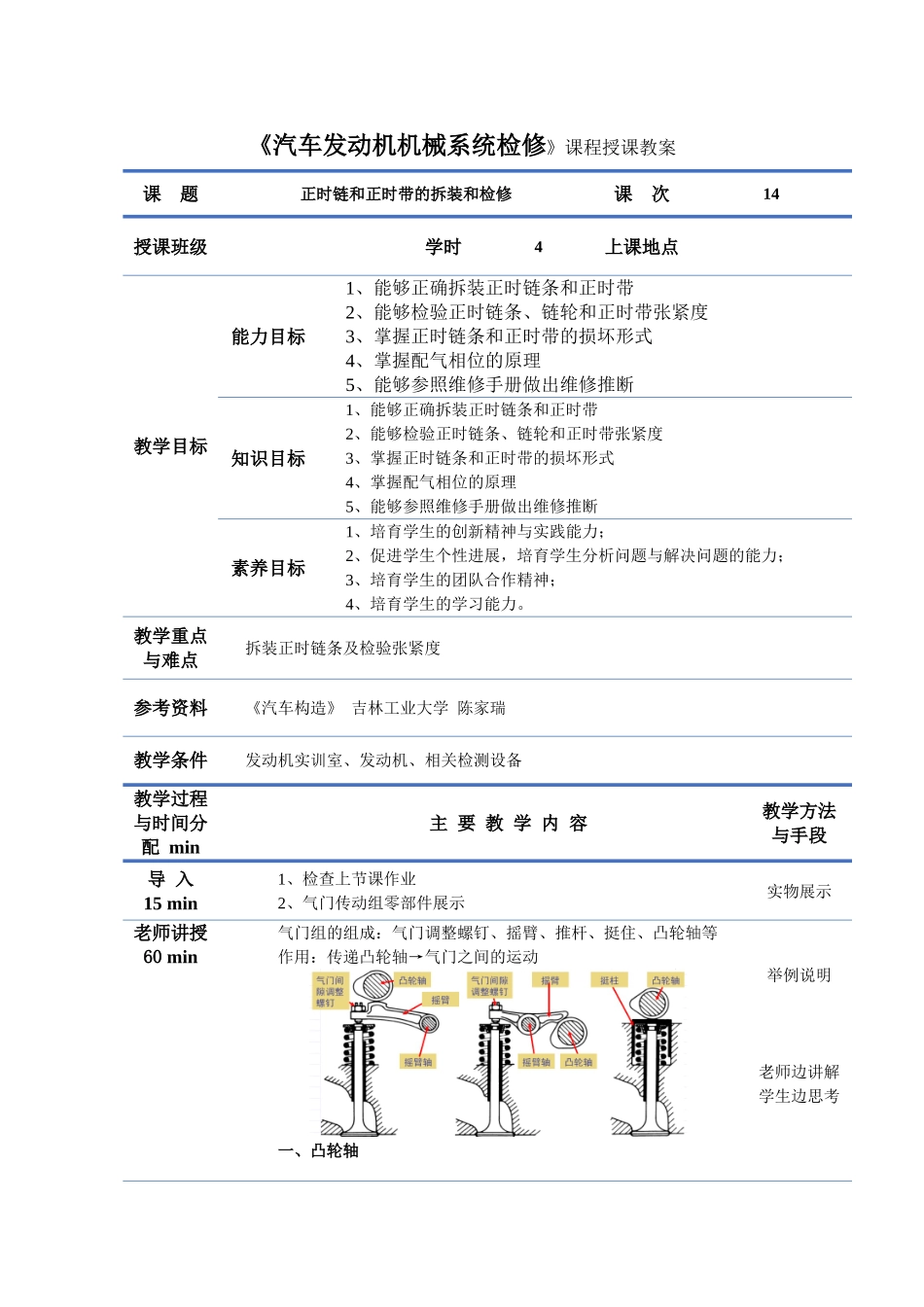

《汽车发动机机械系统检修》课程授课教案课 题正时链和正时带的拆装和检修课 次14授课班级学时4上课地点教学目标能力目标1、能够正确拆装正时链条和正时带2、能够检验正时链条、链轮和正时带张紧度3、掌握正时链条和正时带的损坏形式4、掌握配气相位的原理5、能够参照维修手册做出维修推断知识目标1、能够正确拆装正时链条和正时带2、能够检验正时链条、链轮和正时带张紧度3、掌握正时链条和正时带的损坏形式4、掌握配气相位的原理5、能够参照维修手册做出维修推断素养目标1、培育学生的创新精神与实践能力；2、促进学生个性进展，培育学生分析问题与解决问题的能力；3、培育学生的团队合作精神；4、培育学生的学习能力。教学重点与难点拆装正时链条及检验张紧度参考资料《汽车构造》 吉林工业大学 陈家瑞教学条件发动机实训室、发动机、相关检测设备教学过程与时间分配 min主 要 教 学 内 容教学方法与手段导 入15 min1、检查上节课作业2、气门传动组零部件展示实物展示老师讲授60 min气门组的组成：气门调整螺钉、摇臂、推杆、挺住、凸轮轴等作用：传递凸轮轴→气门之间的运动一、凸轮轴举例说明老师边讲解学生边思考控制气门的开启和关闭受到气门组周期性冲击载荷凸轮、轴颈表面要求耐磨，凸轮轴要有足够的韧性和刚度，优质钢模锻、合金铸铁、球墨铸铁凸轮：驱动与控制气门的开启与关闭凸轮的形状影响气门的开闭时刻及高度凸轮的排列影响气门的开闭时刻和工作顺序气门的开启与关闭过程的运动规律取决于凸轮的轮廓曲线同名凸轮相对位置符合发动机作功顺序，相对夹角为 360/i异名凸轮的相对角位置由发动机的配气相位和凸轮轴的转向所决定二、挺柱将凸轮的推力传给推杆（或气门杆）气门间隙存在，工作时将产生冲击而发响声液压挺柱：近年来，液压挺柱被广泛地采纳（轿车）无气门间隙，因为挺柱的长度能自动变化，随时补偿气门的热膨胀量。三、推杆将从凸轮轴传来的推力传给摇臂，是配气机构中最容易弯曲的零件。要求有很高的刚度，在动载荷大的发动机中，推杆应尽量地做得短些。四、摇臂是一个双臂杠杆，将推杆传来的力改变方向，作用到气门杆端打开气门五、正时皮带正时皮带的主要作用是用来驱动发动机的配气机构，使发动机的进、排气门在适当的时候开启或关闭，来保证发动机的汽缸能够正常地吸气和排气。在有的车型中正时皮带还负责驱动水泵，如大众车型当中的捷达电喷、桑塔纳 2000、宝来、奥迪等车型。 对于所有的发动机来说，...
