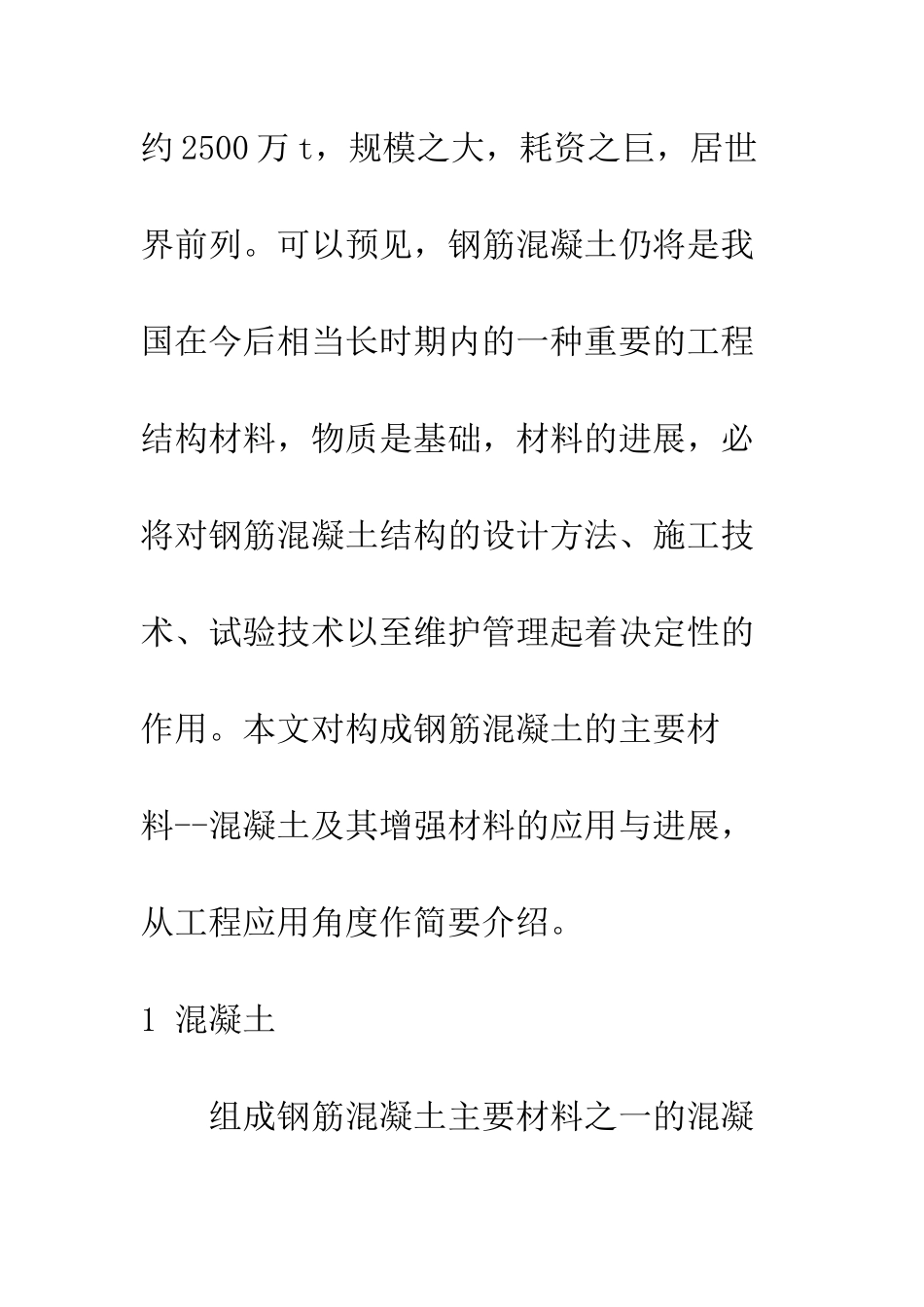

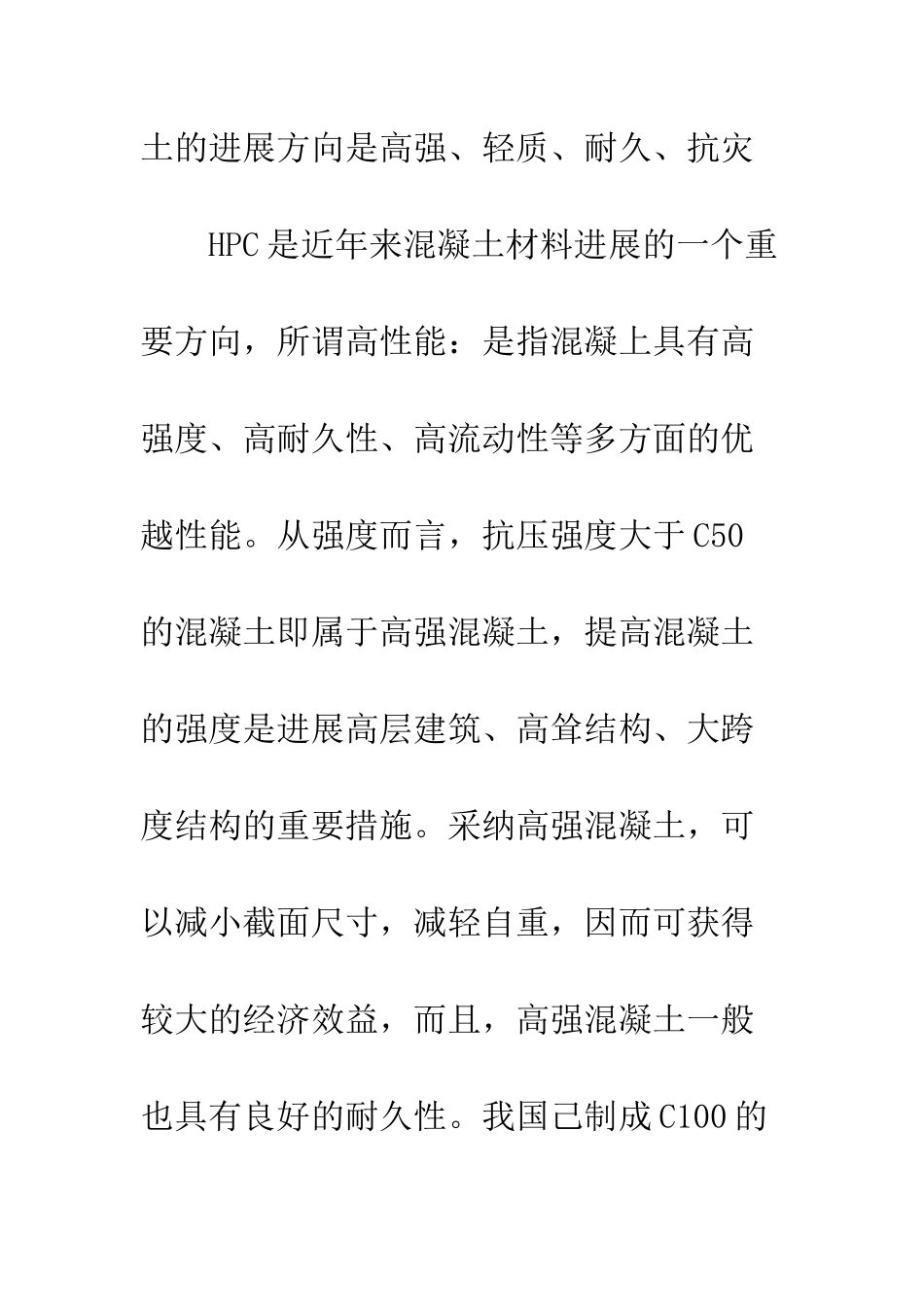

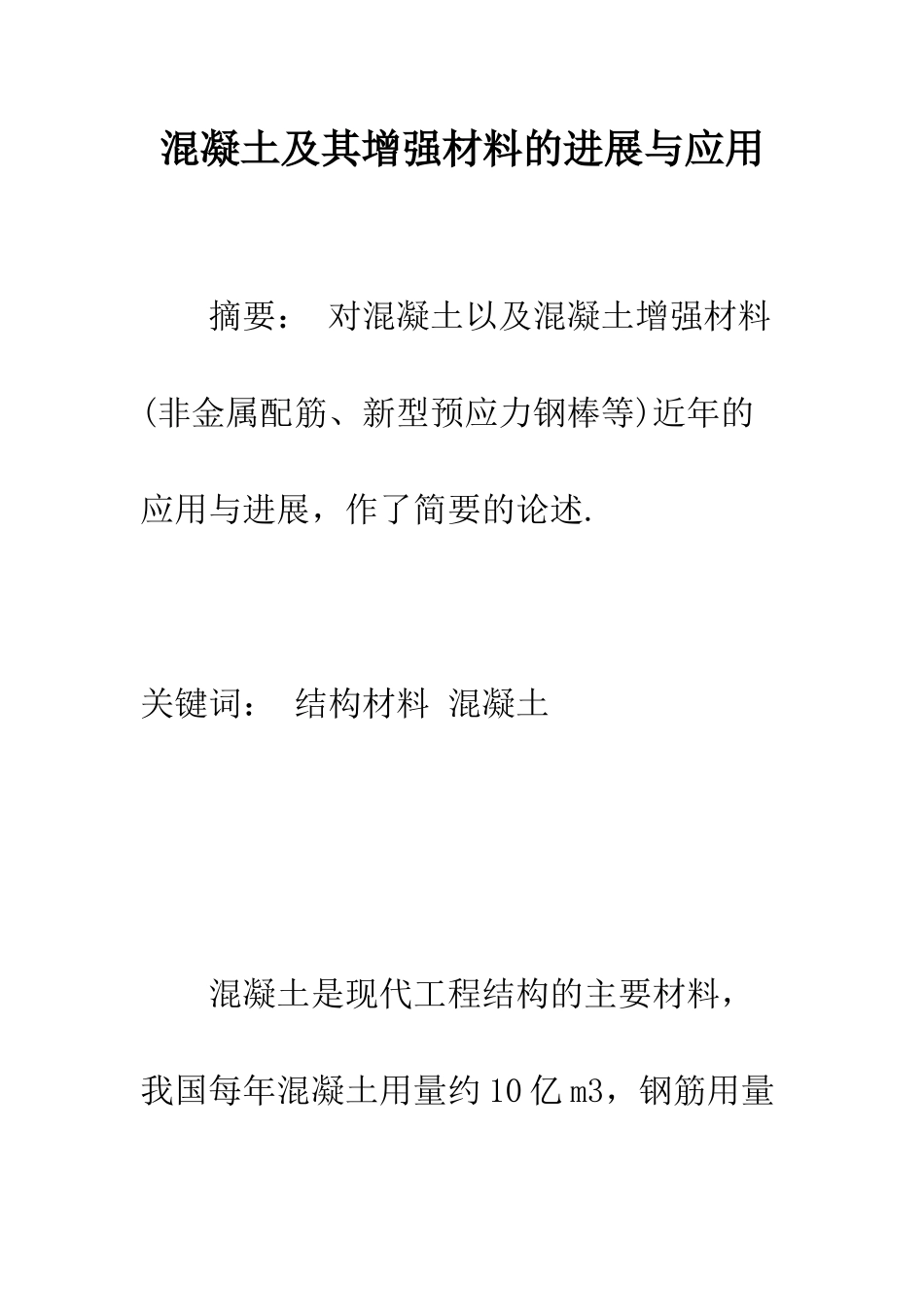

混凝土及其增强材料的进展与应用 摘要： 对混凝土以及混凝土增强材料(非金属配筋、新型预应力钢棒等)近年的应用与进展，作了简要的论述.关键词： 结构材料 混凝土 混凝土是现代工程结构的主要材料，我国每年混凝土用量约 10 亿 m3，钢筋用量约 2500 万 t，规模之大，耗资之巨，居世界前列。可以预见，钢筋混凝土仍将是我国在今后相当长时期内的一种重要的工程结构材料，物质是基础，材料的进展，必将对钢筋混凝土结构的设计方法、施工技术、试验技术以至维护管理起着决定性的作用。本文对构成钢筋混凝土的主要材料--混凝土及其增强材料的应用与进展，从工程应用角度作简要介绍。1 混凝土 组成钢筋混凝土主要材料之一的混凝土的进展方向是高强、轻质、耐久、抗灾 HPC 是近年来混凝土材料进展的一个重要方向，所谓高性能：是指混凝上具有高强度、高耐久性、高流动性等多方面的优越性能。从强度而言，抗压强度大于 C50的混凝土即属于高强混凝土，提高混凝土的强度是进展高层建筑、高耸结构、大跨度结构的重要措施。采纳高强混凝土，可以减小截面尺寸，减轻自重，因而可获得较大的经济效益，而且，高强混凝土一般也具有良好的耐久性。我国己制成 C100 的混凝土。已有文献报道 1)，国外在试验室高温、高压的条件下，水泥石的强度达到662MPa 及。在实际工程中，美国西雅图双联广场泵送混凝土 56 d 抗压强度达。 在我国为提高温凝土强度采纳的主要措施有[1]：(1)合理利用高效减水剂，采纳优质骨料、优质水泥，利用优质掺合料,如优质磨细粉煤灰、硅灰、天然沸石或超细矿渣。采纳高效减水剂以降低水灰比是获得高强及高流动性混凝土的主要技术措施；(2)采纳 525,625,725 号的硫铝酸盐水泥、铁铝酸盐水泥及相应的外加剂，这是中国建筑材料科学讨论院制备高性能混凝土的主要技术措施；(3)以矿渣、碱组分及骨料制备碱矿渣高强度混凝土，这是重庆建筑大学在引进前苏联讨论成果的基础上提出的研制高强混凝土的技术措施；(4)交通部天津港湾工程讨论所采纳复合高效减水剂，用 525 号水泥 320kg／m3，水灰比，和 425 号水泥 480kg／m3，水灰比，在试验室中制成了抗压强度分别为 68MPa 和 65MPa的高强混凝土。 文献报告了采纳某些金属矿石粗骨料如赤铁矿石、钛铁矿石等，可以比用普通石料作粗骨料获得强度更高、耐久性和延性更好的高性能混凝土。高强混凝土具有优良的物理力学性能及良好的耐久性，其主要缺点是延性较差。而在高强...
