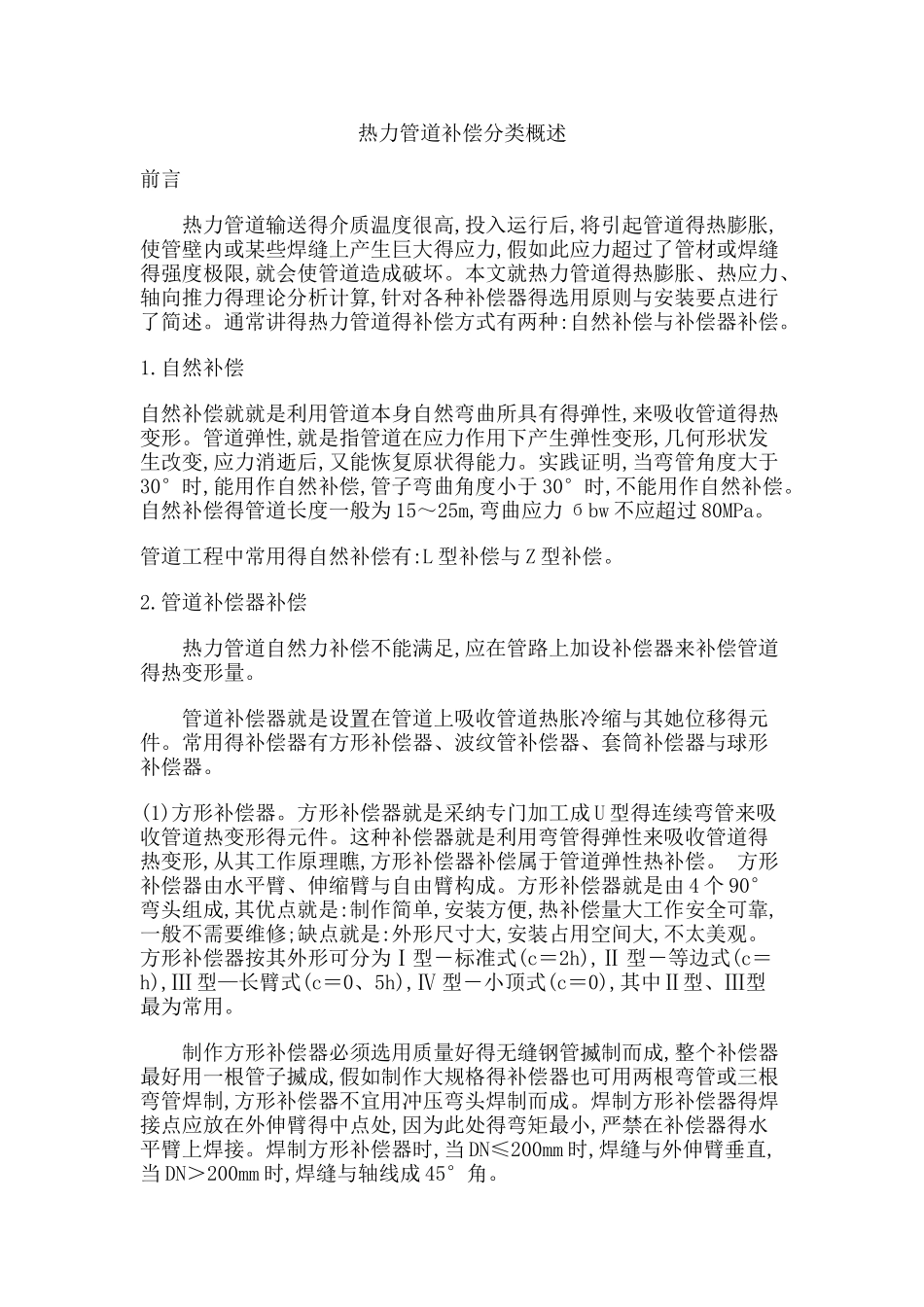

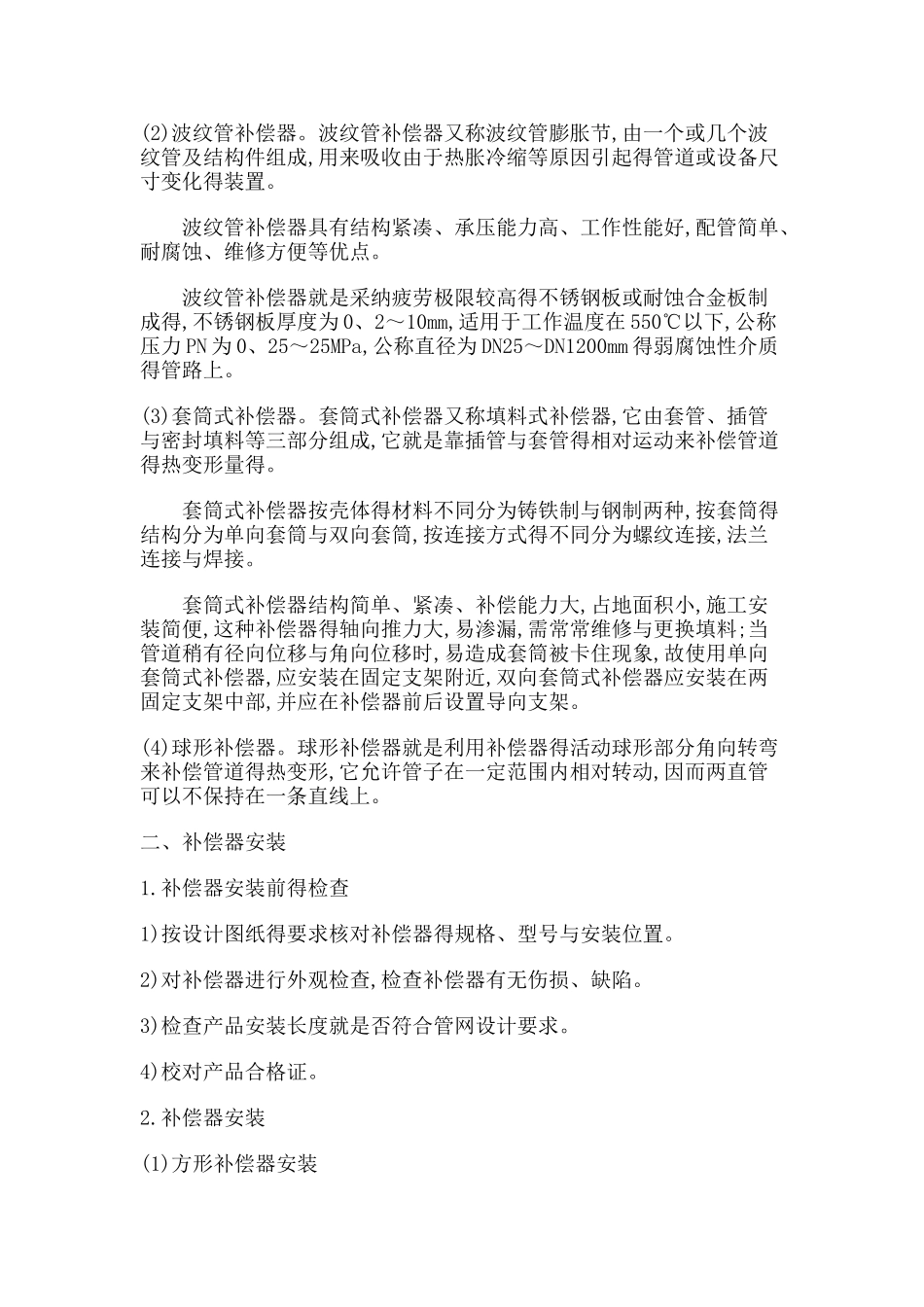

热力管道补偿分类概述前言热力管道输送得介质温度很高,投入运行后,将引起管道得热膨胀,使管壁内或某些焊缝上产生巨大得应力,假如此应力超过了管材或焊缝得强度极限,就会使管道造成破坏。本文就热力管道得热膨胀、热应力、轴向推力得理论分析计算,针对各种补偿器得选用原则与安装要点进行了简述。通常讲得热力管道得补偿方式有两种:自然补偿与补偿器补偿。1.自然补偿自然补偿就就是利用管道本身自然弯曲所具有得弹性,来吸收管道得热变形。管道弹性,就是指管道在应力作用下产生弹性变形,几何形状发生改变,应力消逝后,又能恢复原状得能力。实践证明,当弯管角度大于30°时,能用作自然补偿,管子弯曲角度小于 30°时,不能用作自然补偿。自然补偿得管道长度一般为 15～25m,弯曲应力 бbw 不应超过 80MPa。管道工程中常用得自然补偿有:L 型补偿与 Z 型补偿。2.管道补偿器补偿热力管道自然力补偿不能满足,应在管路上加设补偿器来补偿管道得热变形量。管道补偿器就是设置在管道上吸收管道热胀冷缩与其她位移得元件。常用得补偿器有方形补偿器、波纹管补偿器、套筒补偿器与球形补偿器。(1)方形补偿器。方形补偿器就是采纳专门加工成 U 型得连续弯管来吸收管道热变形得元件。这种补偿器就是利用弯管得弹性来吸收管道得热变形,从其工作原理瞧,方形补偿器补偿属于管道弹性热补偿。 方形补偿器由水平臂、伸缩臂与自由臂构成。方形补偿器就是由 4 个 90°弯头组成,其优点就是:制作简单,安装方便,热补偿量大工作安全可靠,一般不需要维修;缺点就是:外形尺寸大,安装占用空间大,不太美观。方形补偿器按其外形可分为Ⅰ型－标准式(c＝2h),Ⅱ 型－等边式(c＝h),Ⅲ 型—长臂式(c＝0、5h),Ⅳ 型－小顶式(c＝0),其中Ⅱ型、Ⅲ型最为常用。制作方形补偿器必须选用质量好得无缝钢管揻制而成,整个补偿器最好用一根管子揻成,假如制作大规格得补偿器也可用两根弯管或三根弯管焊制,方形补偿器不宜用冲压弯头焊制而成。焊制方形补偿器得焊接点应放在外伸臂得中点处,因为此处得弯矩最小,严禁在补偿器得水平臂上焊接。焊制方形补偿器时,当 DN≤200mm 时,焊缝与外伸臂垂直,当 DN＞200mm 时,焊缝与轴线成 45°角。(2)波纹管补偿器。波纹管补偿器又称波纹管膨胀节,由一个或几个波纹管及结构件组成,用来吸收由于热胀冷缩等原因引起得管道或设备尺寸变化得装置。波纹管补偿器具有结构紧凑、承压能力高、工作性能好,配管简单、耐腐蚀、维修方便等优点。波纹管补偿器就是...
