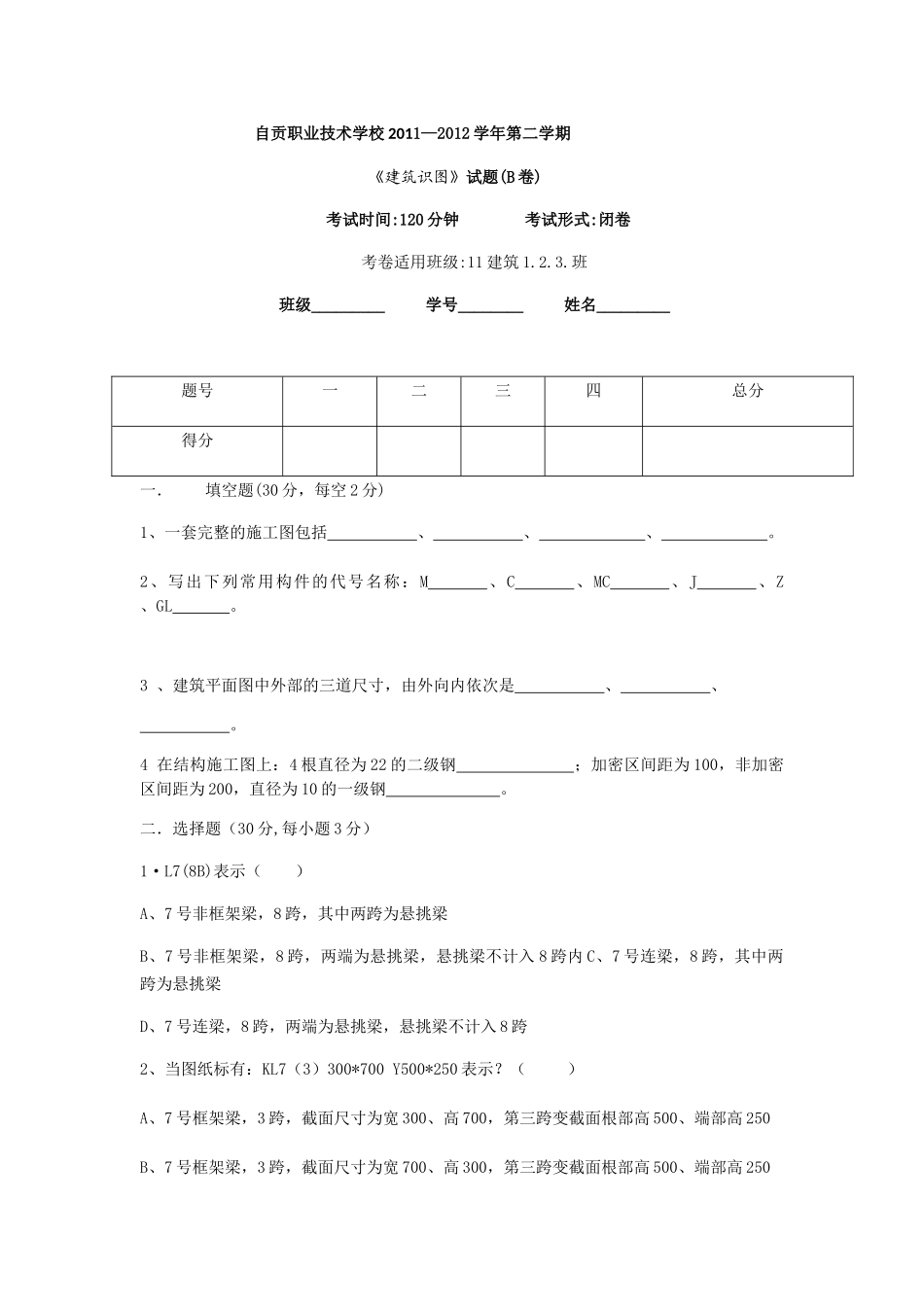

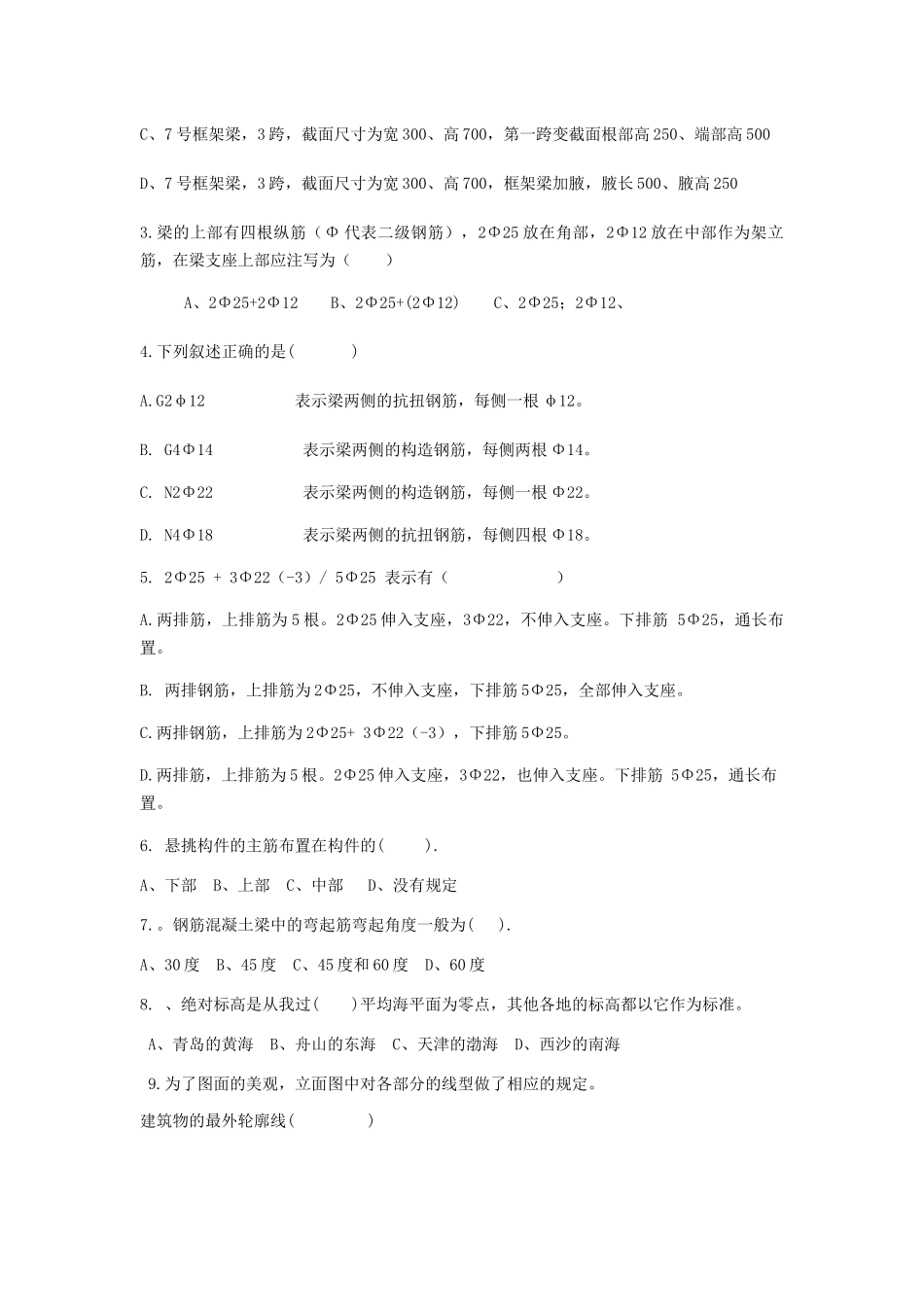

自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(B卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________学号________姓名_________题号一二三四总分得分一．填空题(30分，每空2分)1、一套完整的施工图包括、、、。2、写出下列常用构件的代号名称：M、C、MC、J、Z、GL。3、建筑平面图中外部的三道尺寸，由外向内依次是、、。4在结构施工图上：4根直径为22的二级钢；加密区间距为100，非加密区间距为200，直径为10的一级钢。二．选择题（30分,每小题3分）1·L7(8B)表示（）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700Y500*250表示？（）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是()A.G2φ12表示梁两侧的抗扭钢筋，每侧一根φ12。B.G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。C.N2Φ22表示梁两侧的构造钢筋，每侧一根Φ22。D.N4Φ18表示梁两侧的抗扭钢筋，每侧四根Φ18。5.2Φ25+3Φ22（-3）/5Φ25表示有（）A.两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。B.两排钢筋，上排筋为2Φ25，不伸入支座，下排筋5Φ25，全部伸入支座。C.两排钢筋，上排筋为2Φ25+3Φ22（-3），下排筋5Φ25。D.两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，也伸入支座。下排筋5Φ25，通长布置。6.悬挑构件的主筋布置在构件的().A、下部B、上部C、中部D、没有规定7.。钢筋混凝土梁中的弯起筋弯起角度一般为().A、30度B、45度C、45度和60度D、60度8.、绝对标高是从我过()平均海平面为零点，其他各地的标高都以它作为标准。A、青岛的黄海B、舟山的东海C、天津的渤海D、西沙的南海9.为了图面的美观，立面图中对各部分的线型做了相应的规定。建筑物的最外轮廓线()A.特粗实线B.粗实线C.中实线D.细实线10.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。BA、基础平面图B、基础剖面图C、基础详图D、总平面图三．判断题（10分。每小题1分，对的打√错的打×）1.总平面图是画在有等交线或坐标方格网的地形图上。（）2.平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J不得用作轴线编号。（）3.工程制图图幅幅面最小是A4。（）4.中心线、轴线可用点划线绘制（）5.指北针一般画在总平面图中及首层的建筑平面图上。6、结构施工图是说明房屋的结构构造类型、结构平面布置、构件尺寸、材料和施工要求等。（）7、柱平法施工图的注写方式有平面注写方式和截面注写方式（）8、梁平面注写方式中包括集中标注和原位标注，施工时原位标注标（）9·注写柱纵筋。当柱的纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱），将纵筋注写在“全部纵筋”一栏中。（）10.画基础平面图时，基础墙的轮廓线应画成粗实线（）四、视图1.梁的平法施工图视图（14分，每空1分）如图所示梁的平法施工图，其含义为：1、该梁为框架梁，其编号为————————，有————跨，截面尺寸为————————mm；梁的平法施工图2、箍筋采用直径为————mm的一级钢筋，加密区采用————支箍间距为————mm，非加密区采用2支箍间距为————mm；3、上部通长钢筋采用2根直径为————mm的二级钢筋，下部通长钢筋采用2根直径为————mm和4根直径为————mm的二级钢筋，分两排布置，第一批放4根，第二批放2根；4、构造钢筋（腰筋）采用两根直径为————mm的二级钢筋；5、受扭钢筋采用三根直...
