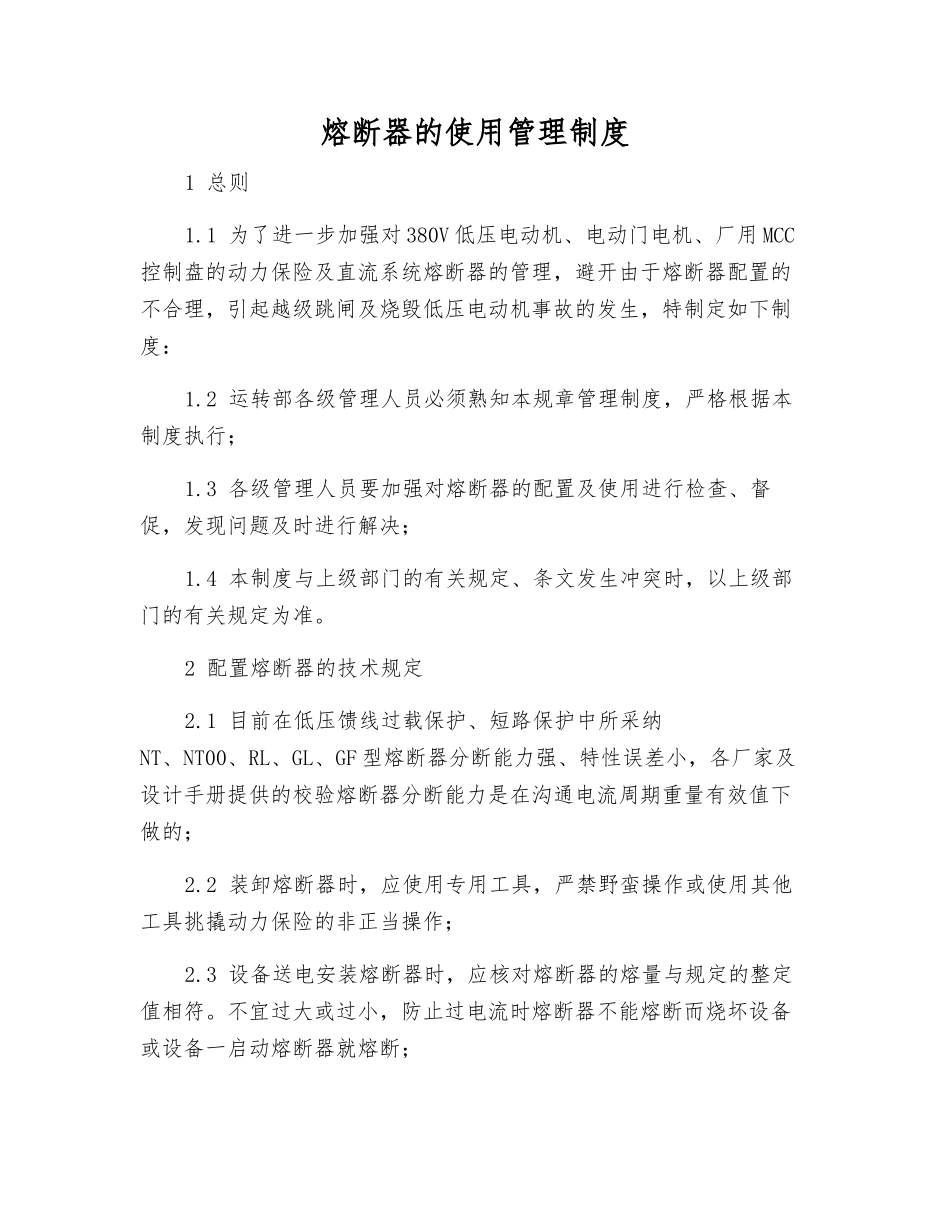

熔断器的使用管理制度1 总则1.1 为了进一步加强对 380V 低压电动机、电动门电机、厂用 MCC控制盘的动力保险及直流系统熔断器的管理，避开由于熔断器配置的不合理，引起越级跳闸及烧毁低压电动机事故的发生，特制定如下制度：1.2 运转部各级管理人员必须熟知本规章管理制度，严格根据本制度执行；1.3 各级管理人员要加强对熔断器的配置及使用进行检查、督促，发现问题及时进行解决；1.4 本制度与上级部门的有关规定、条文发生冲突时，以上级部门的有关规定为准。2 配置熔断器的技术规定2.1 目前在低压馈线过载保护、短路保护中所采纳NT、NT00、RL、GL、GF 型熔断器分断能力强、特性误差小，各厂家及设计手册提供的校验熔断器分断能力是在沟通电流周期重量有效值下做的；2.2 装卸熔断器时，应使用专用工具，严禁野蛮操作或使用其他工具挑撬动力保险的非正当操作；2.3 设备送电安装熔断器时，应核对熔断器的熔量与规定的整定值相符。不宜过大或过小，防止过电流时熔断器不能熔断而烧坏设备或设备一启动熔断器就熔断；2.4 直流系统熔断器的配置原则是按《直流系统设计规程》规定的原则执行的，具体整定原则如下：（1） 额定电压大于或等于回路的额定电压；（2） 直流电动机：一般熔件电流为电动机启动电流的 1/3；（3） 控制、信号回路：熔件的额定电流为回路短时最大工作电流的 1—1.5 倍；（4） 断路器合闸回路：熔件的额定电流按额定合闸电流的 1/4—1/3 来选择；（5） 为了防止越级熔断，各级间的熔断器应互相配合，使熔断器具备选择性，一般每级间的级差为 2—3 级；2.5 MCC 盘总电源熔断器熔量的计算公式：IR=0.4（6IE MAX+I1+I2+ …………… +In）=0.4（6IE MAX+In） （A）式中： IR——总电源熔断器的熔量；0.4——配置系数；6——倍率系数；IE MAX——该专用 MCC 盘最大电动机额定电流;IN——各支回路电流之和；I1、I2 ………IN——各分支回路的额定电流；A——电流值的单位。2.6 低压电动机按下列公式计算选择：P=10KW 及以下的电动机：IR10=1.5IE.D (A)P=20KW 及以下的电动机：IR20=2.0IE.D (A)P=30KW 及以下的电动机：IR30=2.5IE.D (A)P=40KW 及以下的电动机：IR40=3.0IE.D (A)P=50KW 及以下的电动机：IR50=3.5IE.D (A)P=60KW 及以下的电动机：IR60=4.0E.D (A)式中:IR10…..——动力保险的额定容量；IE.D——电动机额定电流值；P——电动机额定功率值；A——电流值的单位。3 熔断器的...
