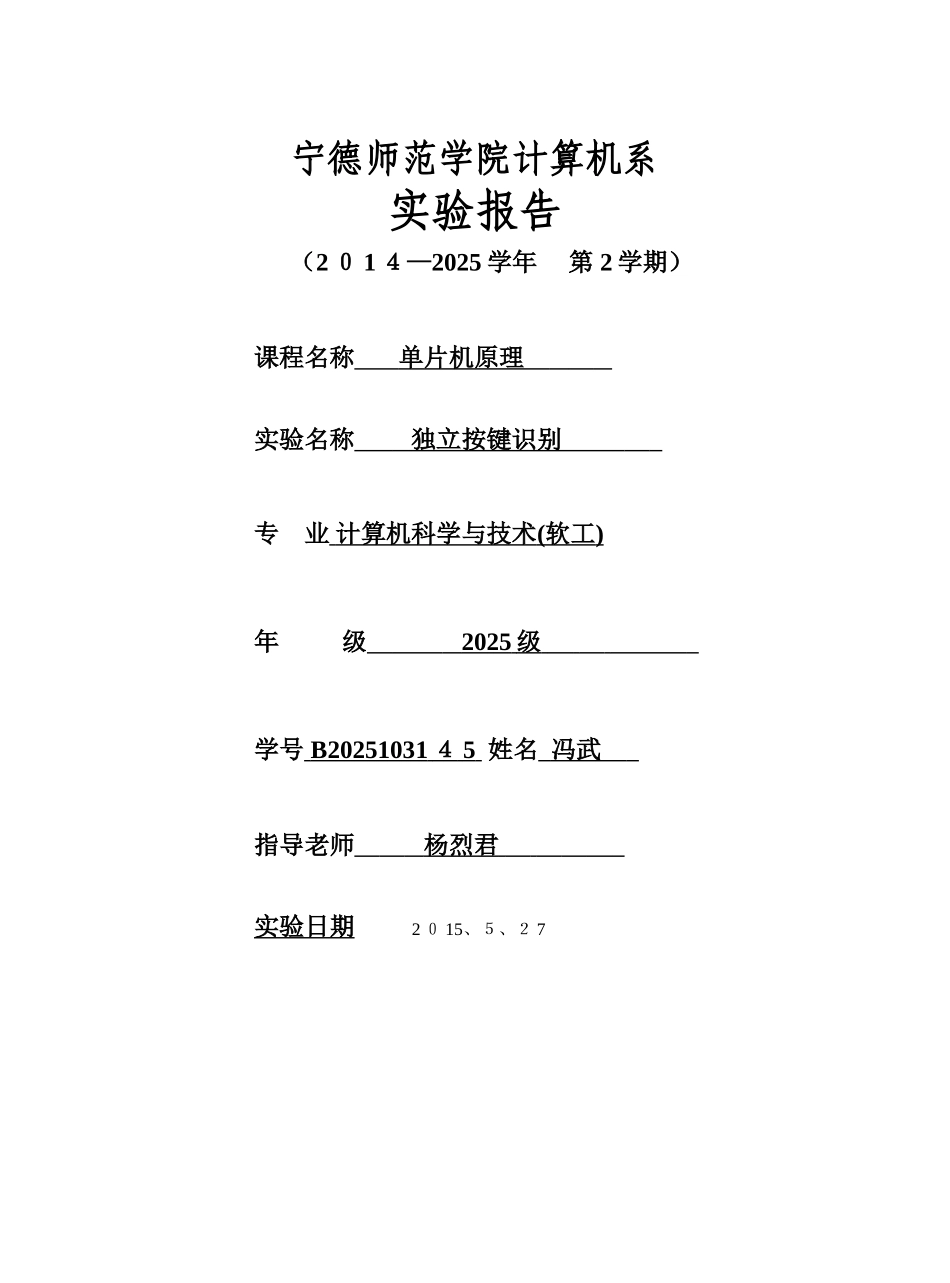

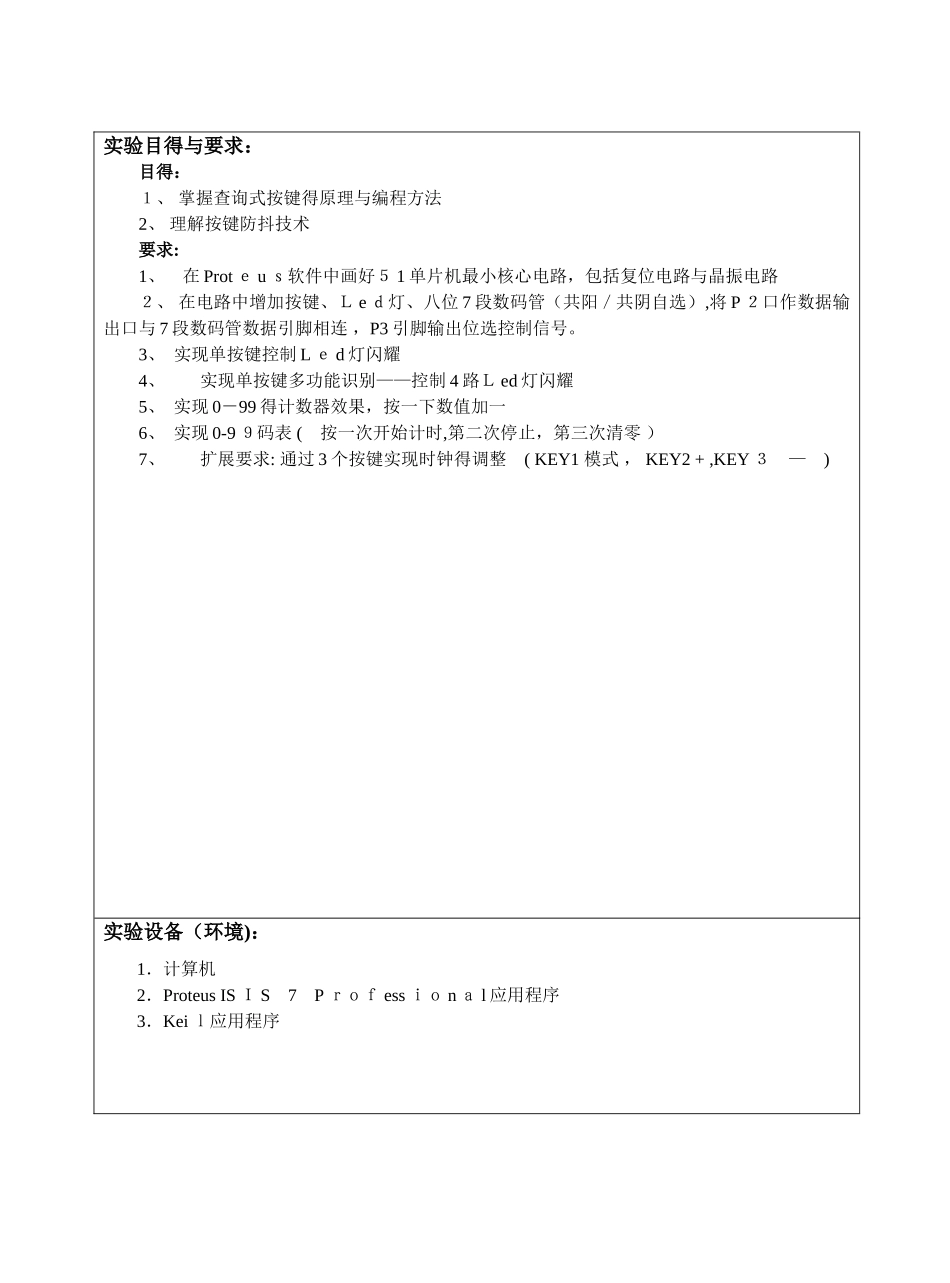

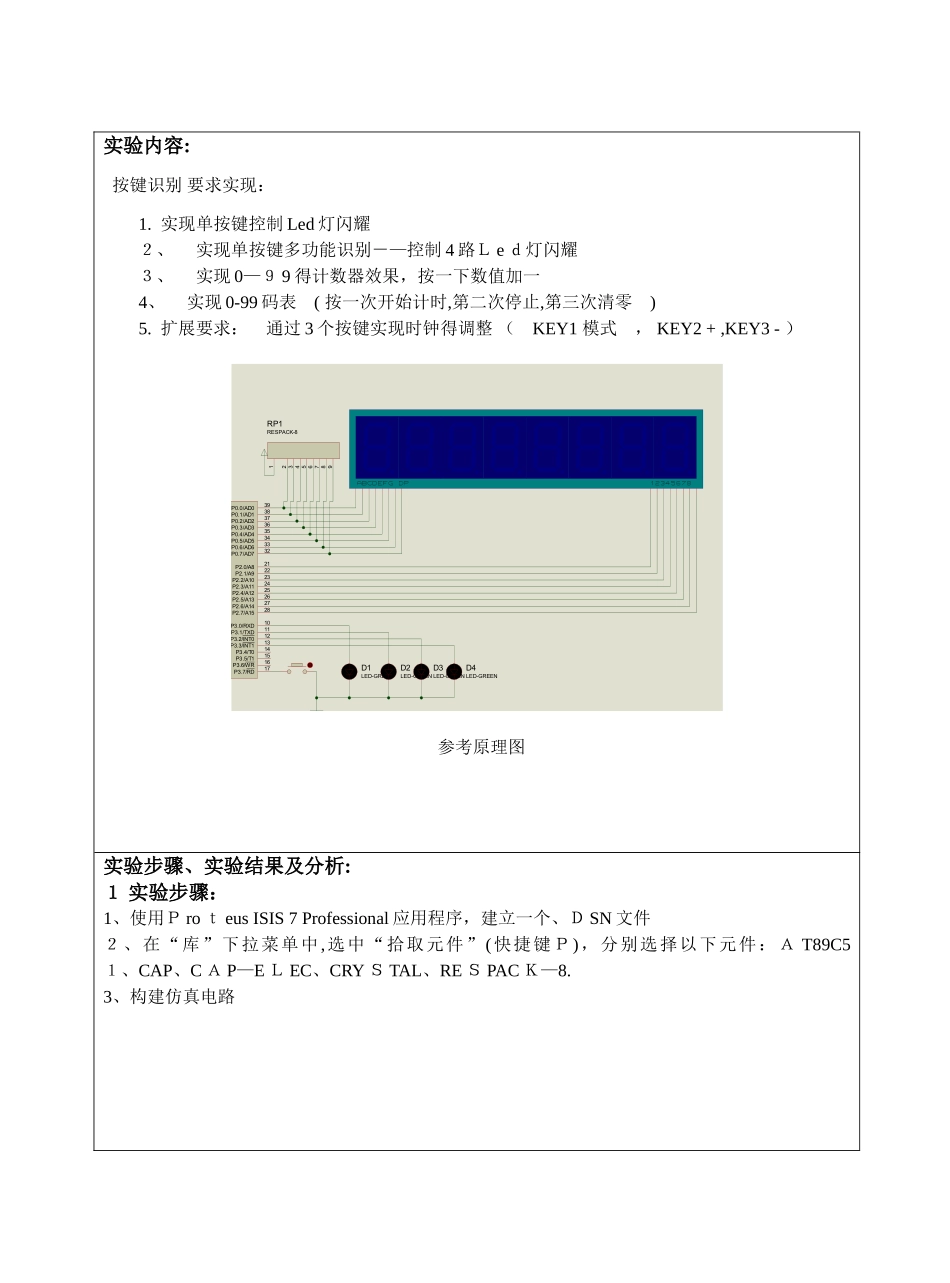

宁德师范学院计算机系实验报告（2 ０ 1 ４—2025 学年 第 2 学期）课程名称 单片机原理 实验名称 独立按键识别 专 业 计算机科学与技术 ( 软工 ) 年 级 2025 级 学号 B20251031 ４ 5 姓名 冯武 指导老师 杨烈君 实验日期 2 ０ 15、５、２ 7 实验目得与要求：目得：１、 掌握查询式按键得原理与编程方法2、 理解按键防抖技术要求:1、 在 Prot ｅ u ｓ软件中画好５ 1 单片机最小核心电路，包括复位电路与晶振电路２、 在电路中增加按键、Ｌ e ｄ灯、八位 7 段数码管（共阳／共阴自选）,将 P ２口作数据输出口与 7 段数码管数据引脚相连 ，P3 引脚输出位选控制信号。3、 实现单按键控制 L ｅ d 灯闪耀 4、 实现单按键多功能识别——控制 4 路Ｌ ed 灯闪耀 5、 实现 0－99 得计数器效果，按一下数值加一6、 实现 0-9 ９码表 ( 按一次开始计时,第二次停止，第三次清零 ）7、 扩展要求: 通过 3 个按键实现时钟得调整 ( KEY1 模式 ， KEY2 + ,KEY ３ — )实验设备（环境)：1．计算机2．Proteus IS Ｉ S 7 P ｒｏｆ ess ｉｏ n ａ l 应用程序3．Kei ｌ应用程序实验内容: 按键识别 要求实现：1. 实现单按键控制 Led 灯闪耀 ２、 实现单按键多功能识别－—控制 4 路Ｌ e ｄ灯闪耀 ３、 实现 0—９ 9 得计数器效果，按一下数值加一4、 实现 0-99 码表 ( 按一次开始计时,第二次停止,第三次清零 )5. 扩展要求： 通过 3 个按键实现时钟得调整 （ KEY1 模式 ， KEY2 + ,KEY3 - ）XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51234567891RP1RESPACK-8D1LED-GREEND2LED-GREEND3LED-GREEND4LED-GREEN 参考原理图 实验步骤、实验结果及分析:１ 实验步骤：1、使用Ｐ ro ｔ eus ISIS 7 Professional 应用程序，建立一个、Ｄ SN 文件２、在“库”下拉菜单中,选中“拾取元件”(快捷键Ｐ)，分别选择以下元件：Ａ T89C5１、CAP、C Ａ P—E Ｌ EC、CRY Ｓ TAL、RE Ｓ PAC Ｋ—8.3、构建仿真电路图 1 按键识别...
