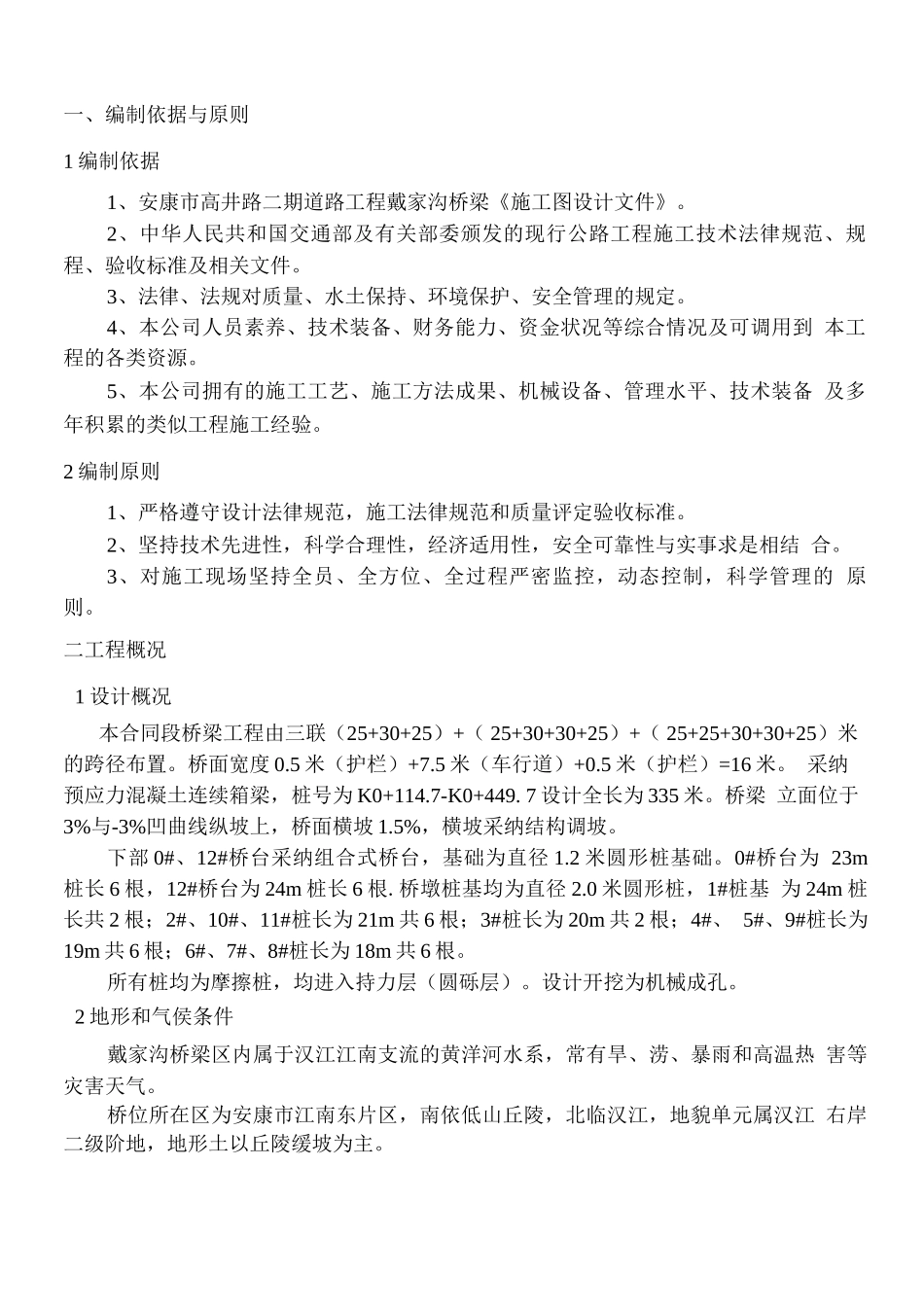

一、编制依据与原则1 编制依据1、安康市高井路二期道路工程戴家沟桥梁《施工图设计文件》
2、中华人民共和国交通部及有关部委颁发的现行公路工程施工技术法律规范、规 程、验收标准及相关文件
3、法律、法规对质量、水土保持、环境保护、安全管理的规定
4、本公司人员素养、技术装备、财务能力、资金状况等综合情况及可调用到 本工程的各类资源
5、本公司拥有的施工工艺、施工方法成果、机械设备、管理水平、技术装备 及多年积累的类似工程施工经验
2 编制原则1、严格遵守设计法律规范，施工法律规范和质量评定验收标准
2、坚持技术先进性，科学合理性，经济适用性，安全可靠性与实事求是相结 合
3、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理的 原则
二工程概况1 设计概况本合同段桥梁工程由三联（25+30+25）+（ 25+30+30+25）+（ 25+25+30+30+25）米的跨径布置
桥面宽度 0
5 米（护栏）+7
5 米（车行道）+0
5 米（护栏）=16 米
采纳预应力混凝土连续箱梁，桩号为 K0+114
7-K0+449
7 设计全长为 335 米
桥梁 立面位于3%与-3%凹曲线纵坡上，桥面横坡 1
5%，横坡采纳结构调坡
下部 0#、12#桥台采纳组合式桥台，基础为直径 1
2 米圆形桩基础
0#桥台为 23m桩长 6 根，12#桥台为 24m 桩长 6 根
桥墩桩基均为直径 2
0 米圆形桩，1#桩基 为 24m 桩长共 2 根；2#、10#、11#桩长为 21m 共 6 根；3#桩长为 20m 共 2 根；4#、 5#、9#桩长为19m 共 6 根；6#、7#、8#桩长为 18m 共 6 根
所有桩均为摩擦桩，均进入持力层（圆砾层）
设计开挖为机械成孔
2 地形和气侯条件戴家沟桥梁区内属于汉江江南支流的黄洋河水系，常有旱、涝、暴雨和高温热 害等灾害天气
