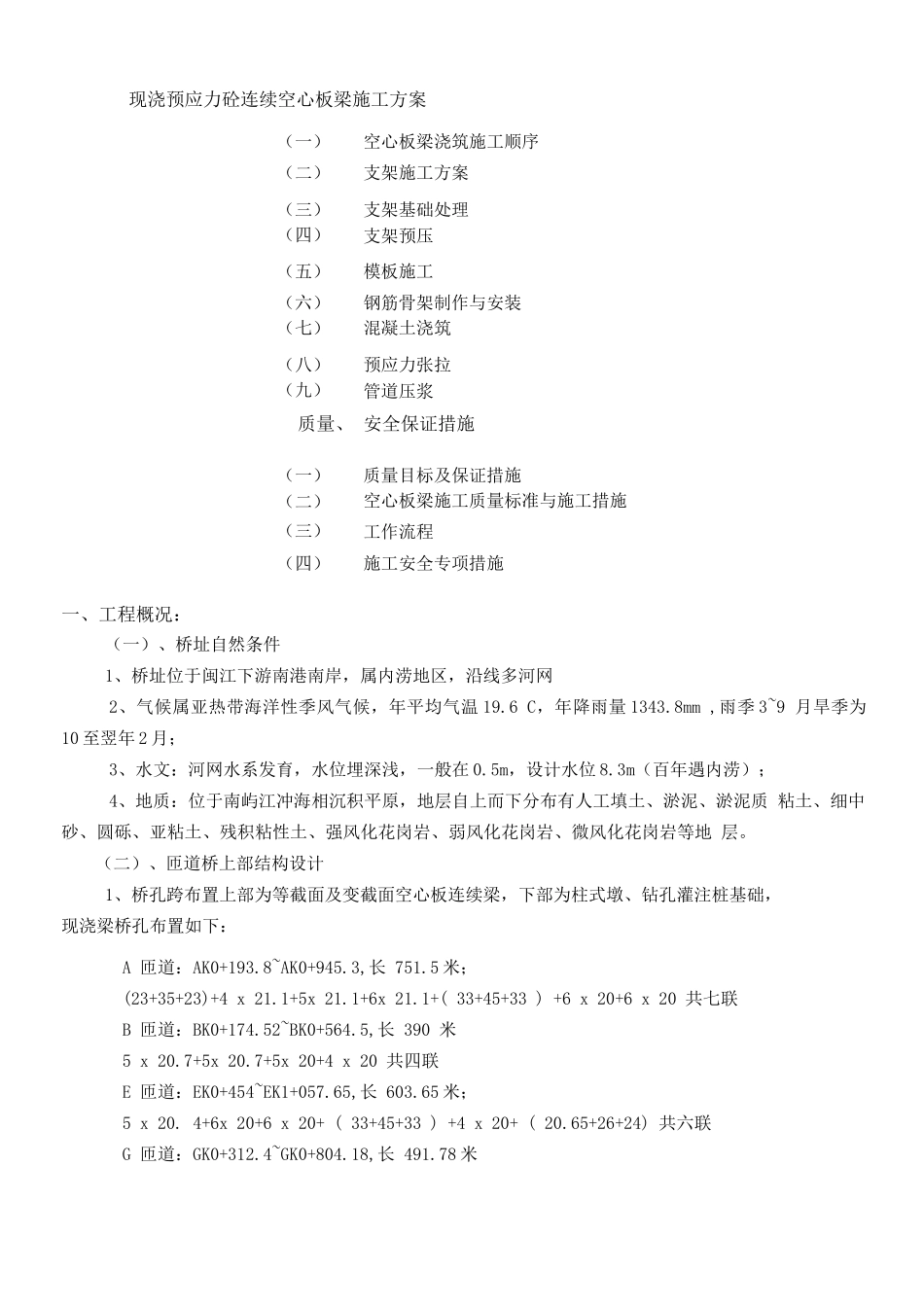

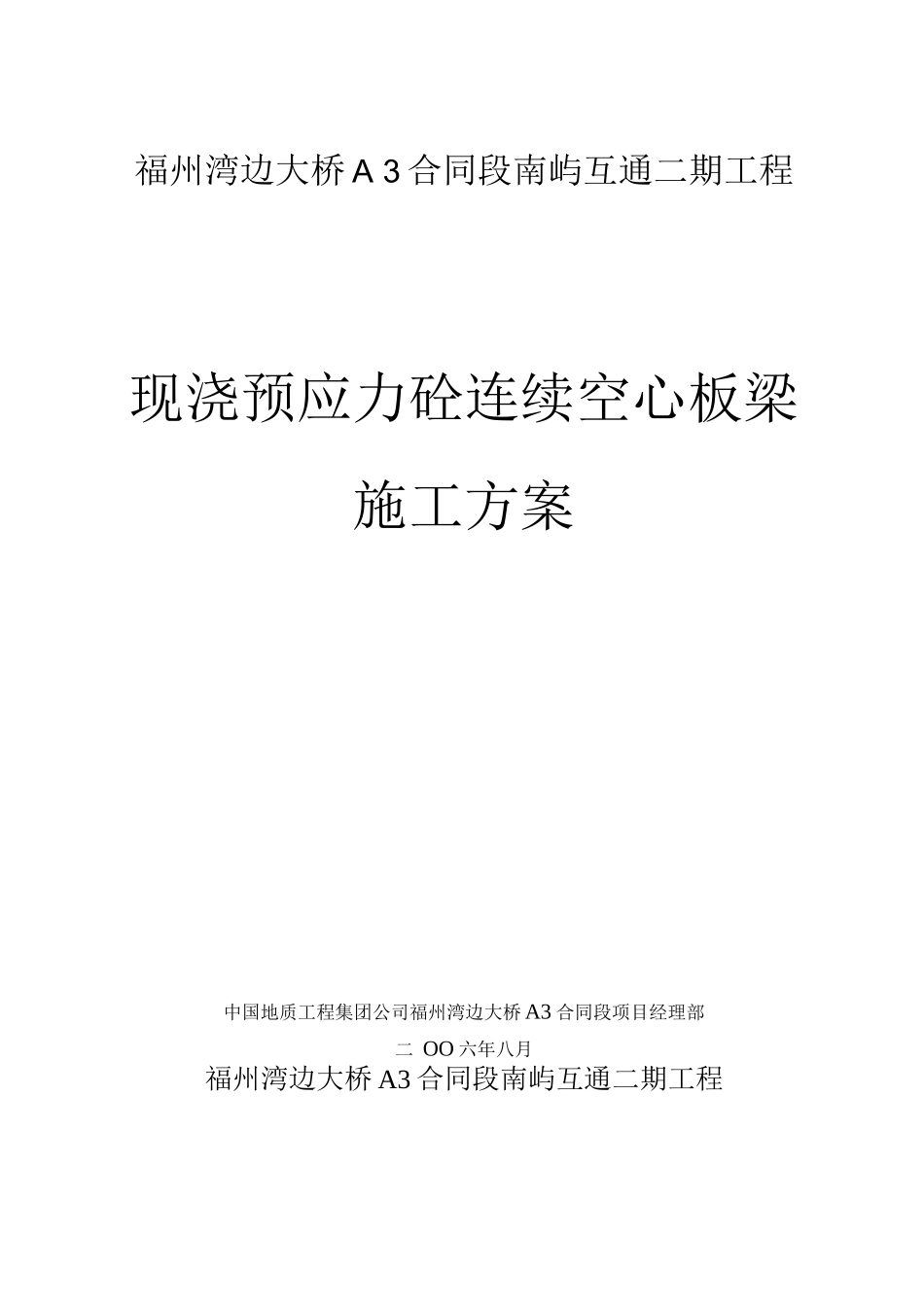

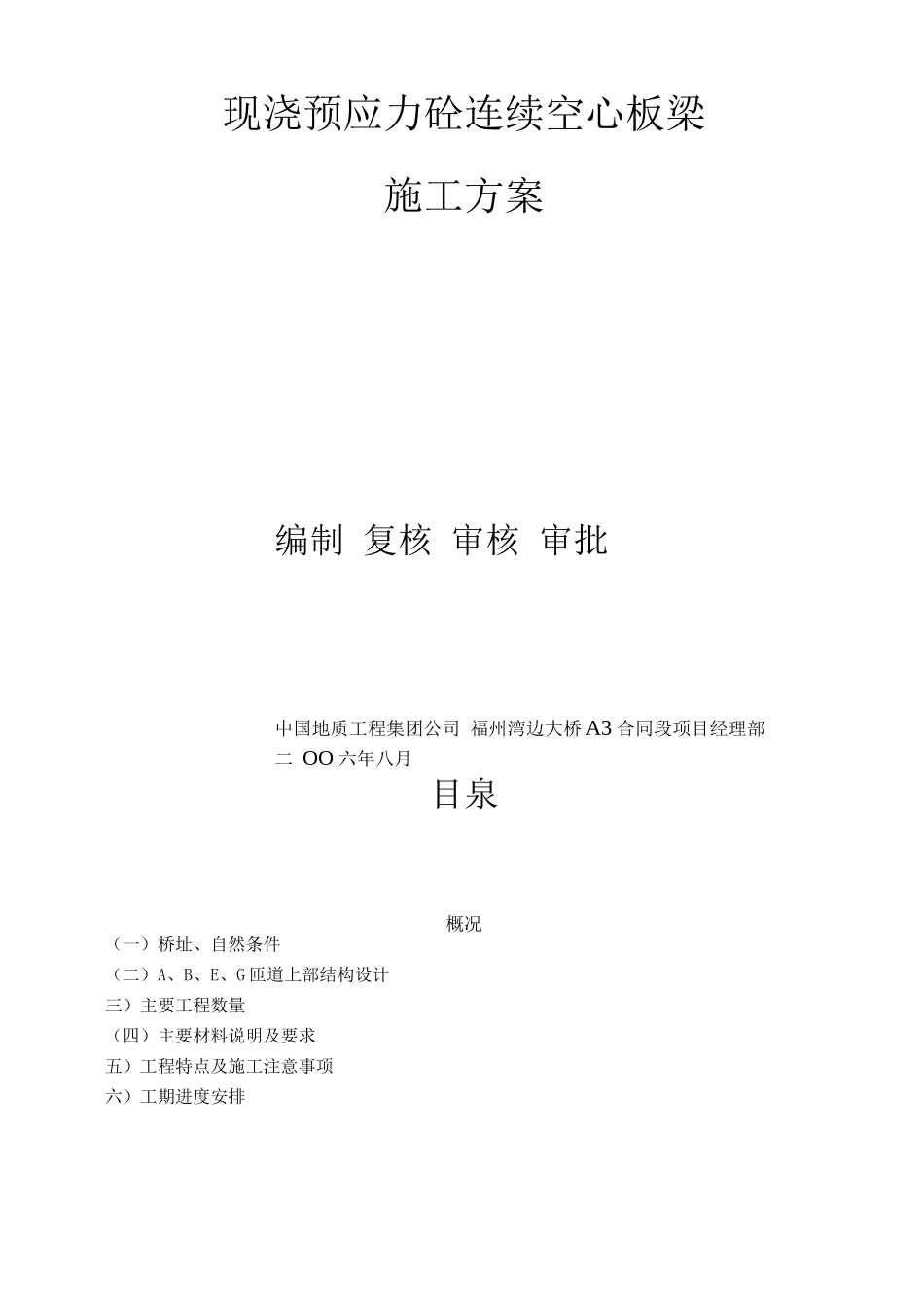

福州湾边大桥 A 3 合同段南屿互通二期工程现浇预应力砼连续空心板梁施工方案中国地质工程集团公司福州湾边大桥 A3 合同段项目经理部二 OO 六年八月福州湾边大桥 A3 合同段南屿互通二期工程现浇预应力砼连续空心板梁施工方案编制 复核 审核 审批中国地质工程集团公司 福州湾边大桥 A3 合同段项目经理部二 OO 六年八月目泉概况（一）桥址、自然条件（二）A、B、E、G 匝道上部结构设计三）主要工程数量（四）主要材料说明及要求五）工程特点及施工注意事项六）工期进度安排现浇预应力砼连续空心板梁施工方案（一）空心板梁浇筑施工顺序（二）支架施工方案（三）支架基础处理（四）支架预压（五）模板施工（六）钢筋骨架制作与安装（七）混凝土浇筑（八）预应力张拉（九）管道压浆质量、 安全保证措施（一）质量目标及保证措施（二）空心板梁施工质量标准与施工措施（三）工作流程（四）施工安全专项措施一、工程概况：（一）、桥址自然条件1、桥址位于闽江下游南港南岸，属内涝地区，沿线多河网2、气候属亚热带海洋性季风气候，年平均气温 19.6 C，年降雨量 1343.8mm ,雨季 3~9 月旱季为10 至翌年 2 月；3、水文：河网水系发育，水位埋深浅，一般在 0.5m，设计水位 8.3m（百年遇内涝）；4、地质：位于南屿江冲海相沉积平原，地层自上而下分布有人工填土、淤泥、淤泥质 粘土、细中砂、圆砾、亚粘土、残积粘性土、强风化花岗岩、弱风化花岗岩、微风化花岗岩等地 层。（二）、匝道桥上部结构设计1、桥孔跨布置上部为等截面及变截面空心板连续梁，下部为柱式墩、钻孔灌注桩基础，现浇梁桥孔布置如下：A 匝道：AK0+193.8~AK0+945.3,长 751.5 米；(23+35+23)+4 x 21.1+5x 21.1+6x 21.1+( 33+45+33 ) +6 x 20+6 x 20 共七联B 匝道：BK0+174.52~BK0+564.5,长 390 米5 x 20.7+5x 20.7+5x 20+4 x 20 共四联E 匝道：EK0+454~EK1+057.65,长 603.65 米；5 x 20. 4+6x 20+6 x 20+ ( 33+45+33 ) +4 x 20+ ( 20.65+26+24) 共六联G 匝道：GK0+312.4~GK0+804.18,长 491.78 米7 x 20+6 x 22.1+( 28+40+28 ) + ( 5 x 20+20.18) 共四联2、设计技术标准：(1)计算行车速度(A、B) 40 公里/小时，(E、G ) 60 公里/小时；(2 )设计荷载：汽超一 20 级、挂车 120(3)地震基本烈度：7 度设计、8 度设防；3、结构设计：A 匝道：第一联及第五联为变截面连续空心板梁，第二、三...
