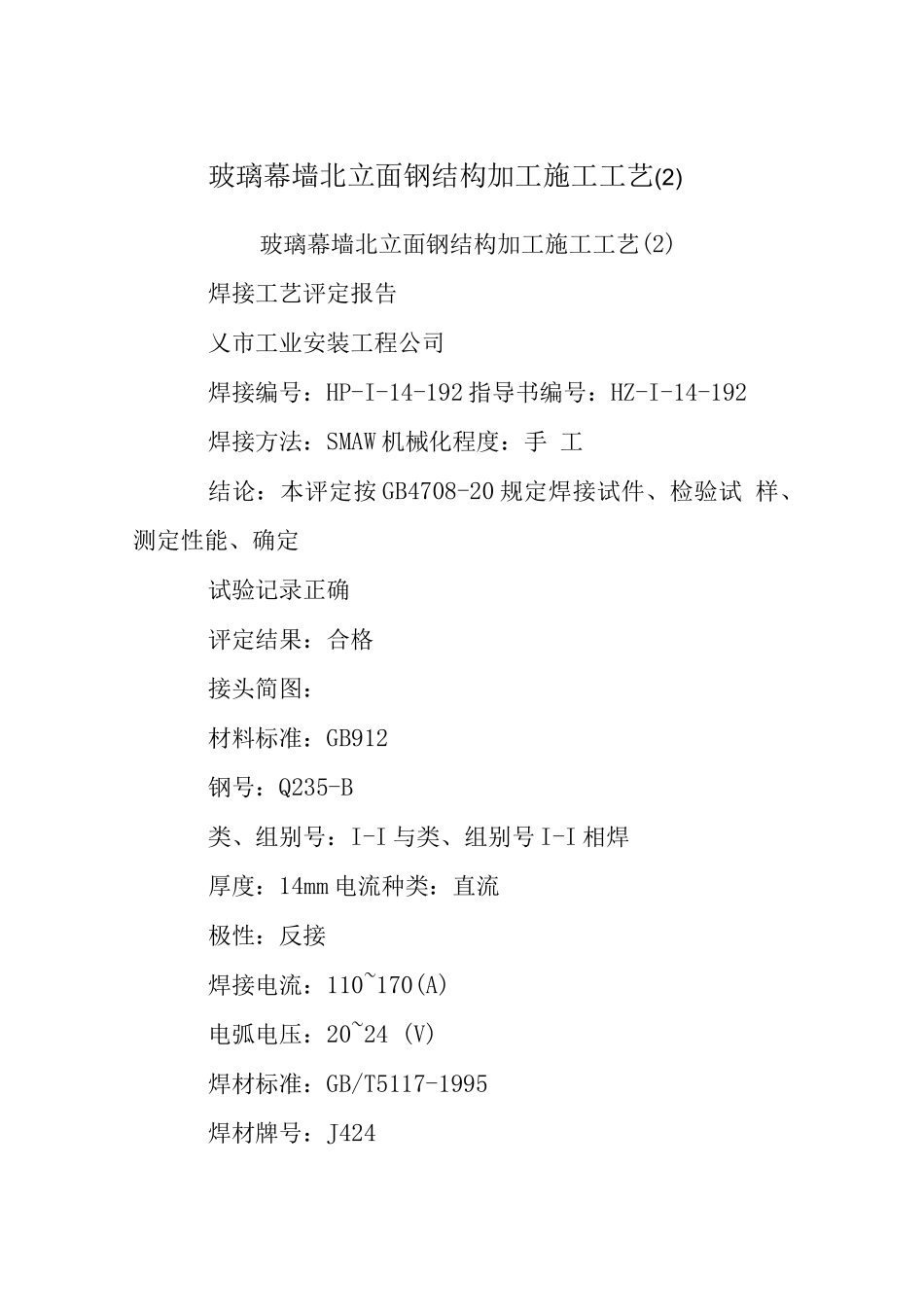

玻璃幕墙北立面钢结构加工施工工艺(2)玻璃幕墙北立面钢结构加工施工工艺(2)焊接工艺评定报告乂市工业安装工程公司焊接编号：HP-I-14-192 指导书编号：HZ-I-14-192焊接方法：SMAW 机械化程度：手 工结论：本评定按 GB4708-20 规定焊接试件、检验试 样、测定性能、确定试验记录正确评定结果：合格接头简图：材料标准：GB912钢号：Q235-B类、组别号：I-I 与类、组别号 I-I 相焊厚度：14mm 电流种类：直流极性：反接焊接电流：110~170(A)电弧电压：20~24 (V)焊材标准：GB/T5117-1995焊材牌号：J424焊材规格：① 3.2-①4.0焊材金属厚度：＜28 焊接速度摆动或不摆动：摆动摆动参数：3-5 倍焊条直径多焊道或单焊道（每面）：多层单焊道其他：28.8J/CM拉伸试验：试验报告编号：G94-33试样编号试样宽度试样厚度横截面积抗拉强度断裂 部位和特性F125mm14mm350mm2460MPa 母材F225mm14mm350mm2454MPa 母材弯曲试验：试验报告编号：G94-33试样编号试样类型试样厚度弯心直径弯曲角度试验 结果F1 面弯 14mm42mm180° 合格+F2 面弯 14mm42mm180° 合格F3 背弯 14mm42mm180° 合格F4 背弯 14mm42mm180° 合格冲击试验：试验报告编号：G94-335. 除锈喷漆a. 除锈时采纳喷丸除锈，质量 Sa2.5 级质量水平。b. 喷漆、构件制作完毕，并经过清理、除锈后，确 认合格，要马上喷涂无机富锌底漆。防止长时间放置产生锈 蚀。喷涂的环境温度和相对湿度应符合产品说明书的要求， 产品说明书无要求时，环境温度应在 5~38 笆之间，相对湿度 不应大于85%，喷涂时构件表面无结露，喷涂 4 小时内不应 被雨淋。第二遍底漆喷涂时，第一遍漆必须干透。6. 成品存放a. 成品存放在比较干爽的地方，不得有积水，并用 塑料布遮盖，以防淋雨。b. 成品存放应根据构件的长度，在下面放置两块木 方，分别设置在 1/4 和 3/4 处，堆放层数不得超过 4 层。(4) 、基础复查验收在钢构安装之前进行基础复查验收工作，按图纸进行 柱间距及标高的检验。使用工具为水平仪、盘尺和板尺。(5) 、吊装找正a. 放线：根据施工图纸的布置，保证钢构的安装精度，在每个 柱基础上划出十字线中心(间距按图纸要求)，纵向 1 条， 横向 18条，保证垂直，以确保安装精度。b. 吊装a) .在正式吊装前，应先检查各种部件是否齐全，如: 工字钢梁、垫铁、地脚螺栓、方垫。1. 钢丝绳的选择选用 6*19+1 的钢丝绳，直径为 3/4 英寸，抗拉强度 为155 公斤...
