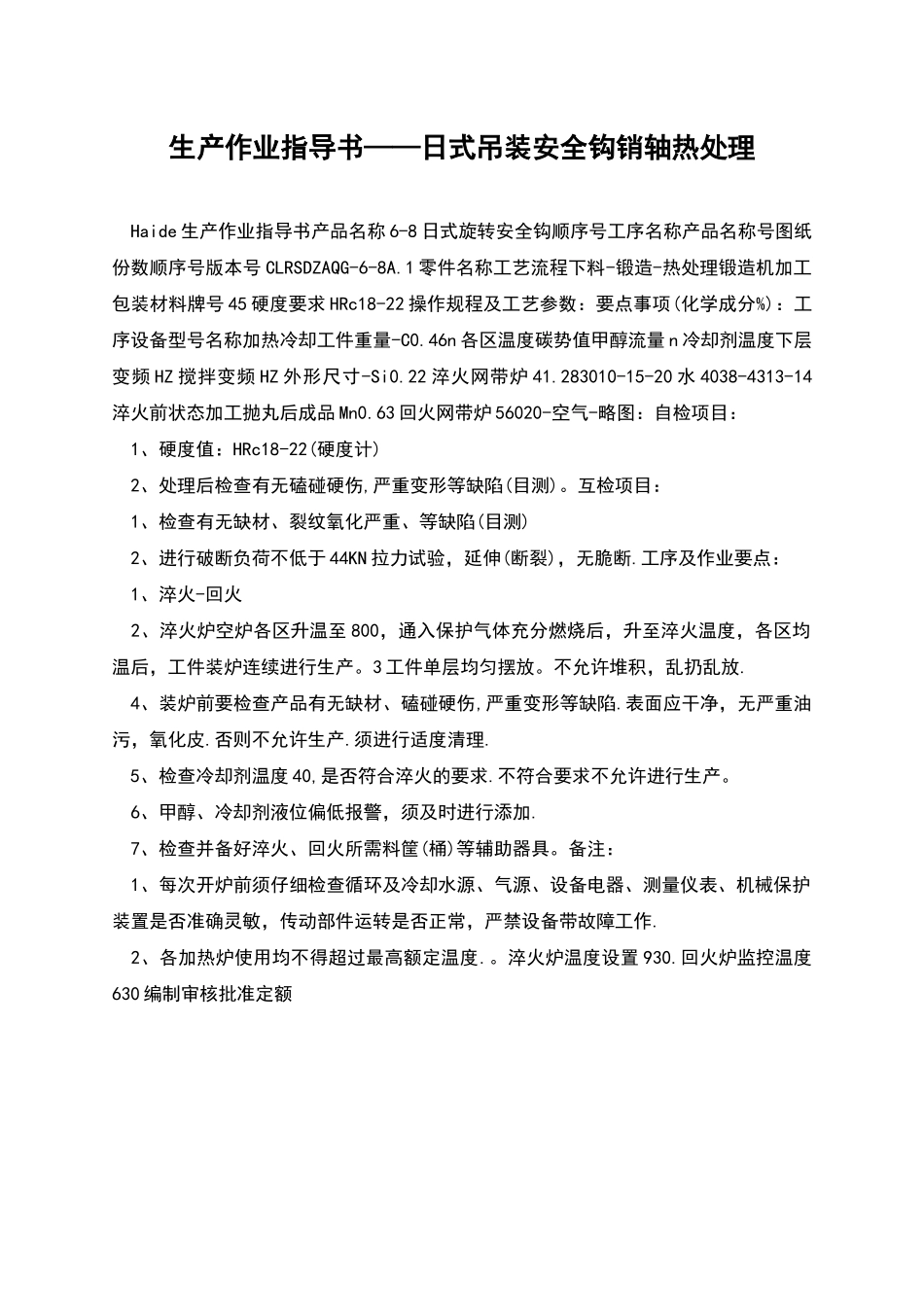

生产作业指导书——日式吊装安全钩销轴热处理 Haide 生产作业指导书产品名称 6-8 日式旋转安全钩顺序号工序名称产品名称号图纸份数顺序号版本号 CLRSDZAQG-6-8A.1 零件名称工艺流程下料-锻造-热处理锻造机加工包装材料牌号 45 硬度要求 HRc18-22 操作规程及工艺参数：要点事项(化学成分%)：工序设备型号名称加热冷却工件重量-C0.46n 各区温度碳势值甲醇流量 n 冷却剂温度下层变频 HZ 搅拌变频 HZ 外形尺寸-Si0.22 淬火网带炉 41.283010-15-20 水 4038-4313-14淬火前状态加工抛丸后成品 Mn0.63 回火网带炉 56020-空气-略图：自检项目： 1、硬度值：HRc18-22(硬度计) 2、处理后检查有无磕碰硬伤,严重变形等缺陷(目测)。互检项目： 1、检查有无缺材、裂纹氧化严重、等缺陷(目测) 2、进行破断负荷不低于 44KN 拉力试验，延伸(断裂)，无脆断.工序及作业要点： 1、淬火-回火 2、淬火炉空炉各区升温至 800，通入保护气体充分燃烧后，升至淬火温度，各区均温后，工件装炉连续进行生产。3 工件单层均匀摆放。不允许堆积，乱扔乱放. 4、装炉前要检查产品有无缺材、磕碰硬伤,严重变形等缺陷.表面应干净，无严重油污，氧化皮.否则不允许生产.须进行适度清理. 5、检查冷却剂温度 40,是否符合淬火的要求.不符合要求不允许进行生产。 6、甲醇、冷却剂液位偏低报警，须及时进行添加. 7、检查并备好淬火、回火所需料筐(桶)等辅助器具。备注： 1、每次开炉前须仔细检查循环及冷却水源、气源、设备电器、测量仪表、机械保护装置是否准确灵敏，传动部件运转是否正常，严禁设备带故障工作. 2、各加热炉使用均不得超过最高额定温度.。淬火炉温度设置 930.回火炉监控温度630 编制审核批准定额
