生成模糊规则表

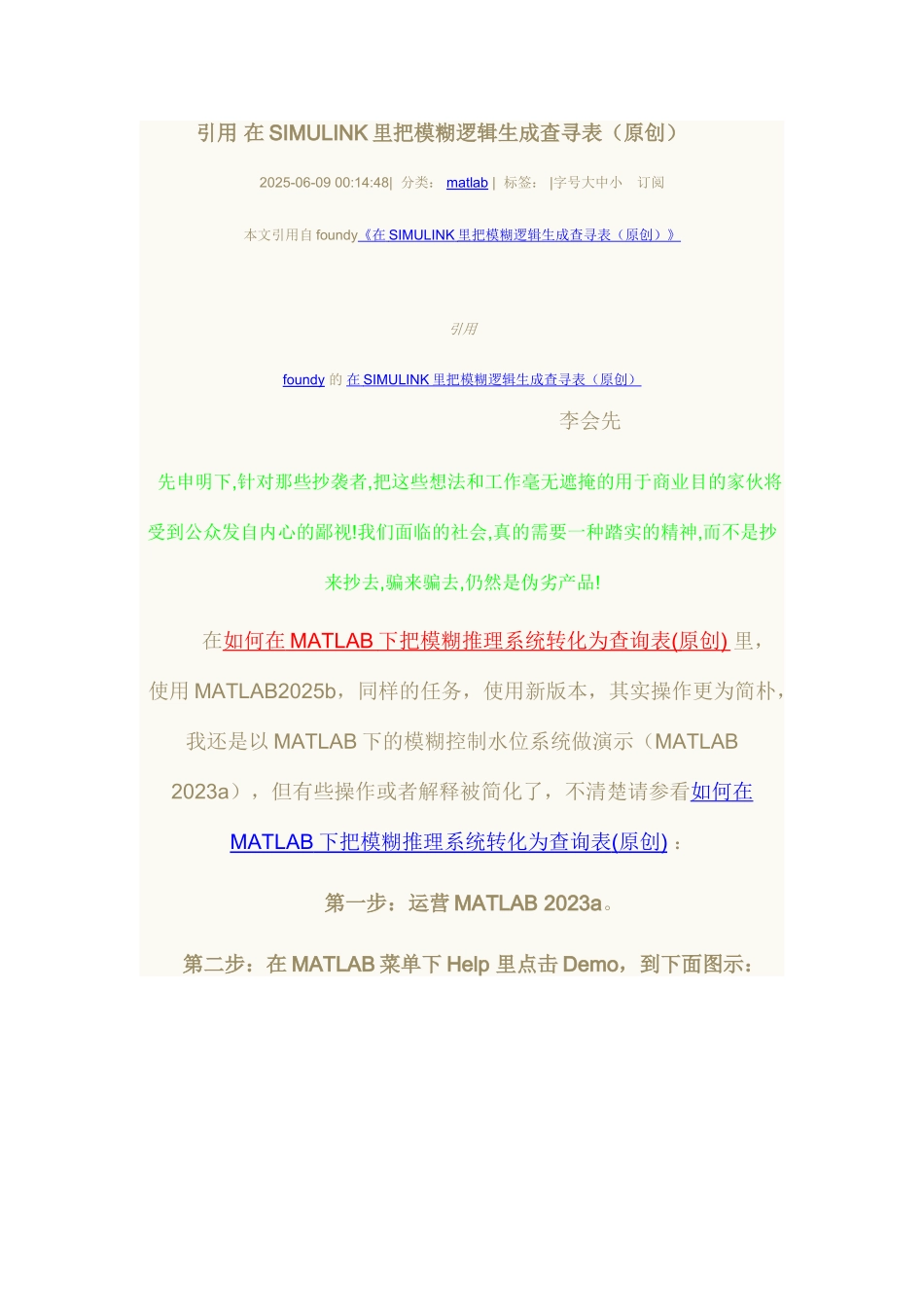

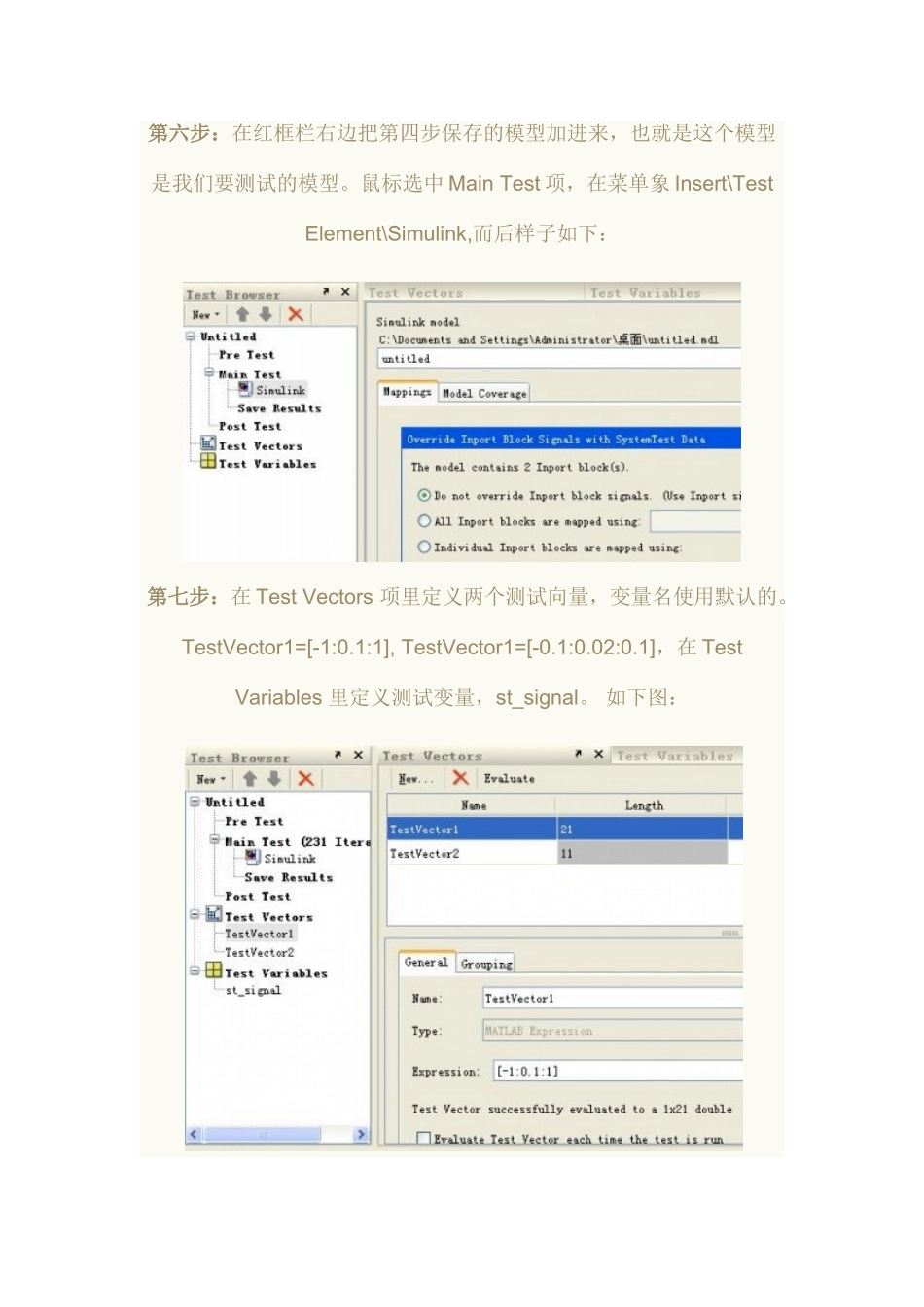

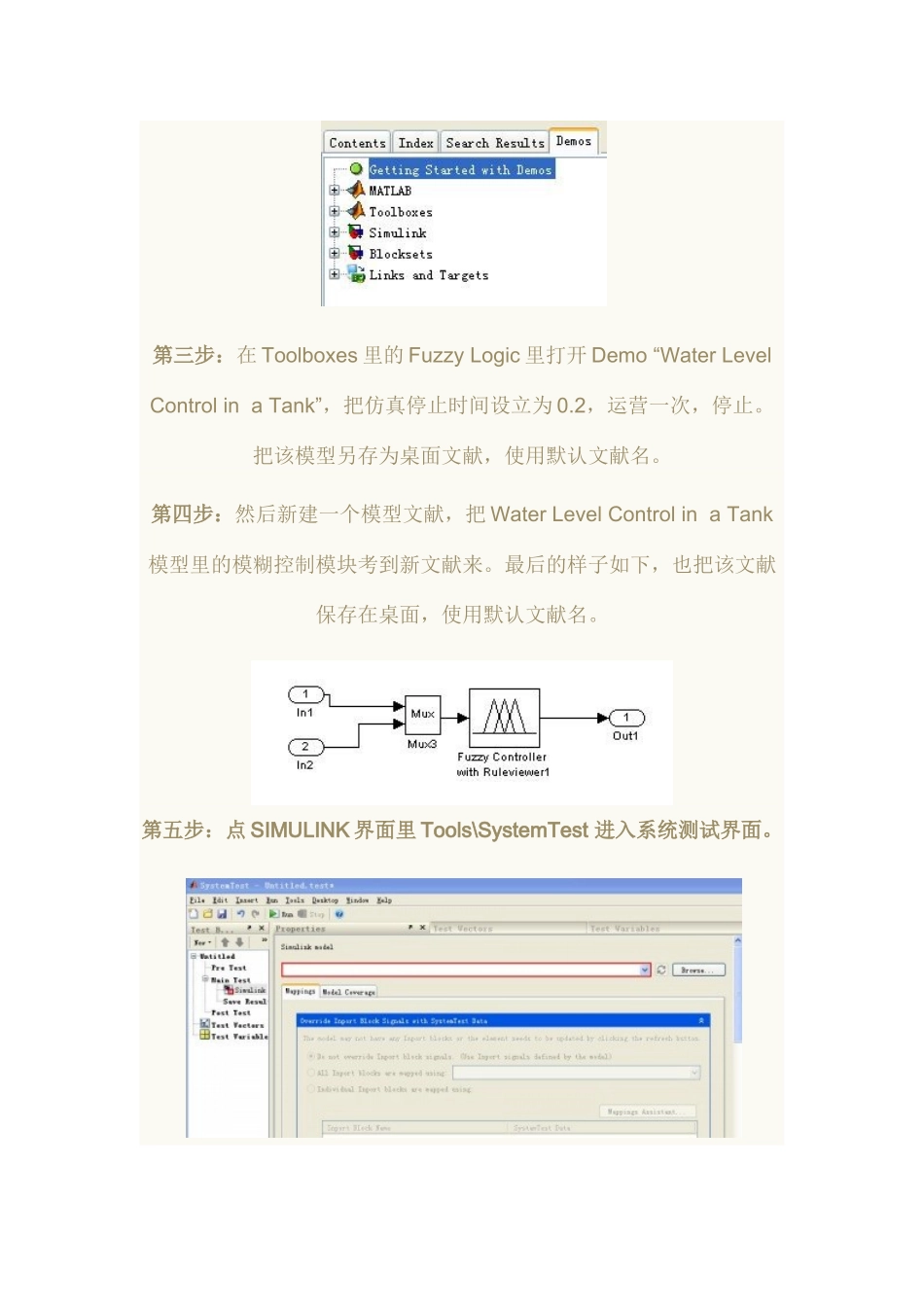

引用 在 SIMULINK 里把模糊逻辑生成查寻表（原创） 2025-06-09 00:14:48| 分类： matlab | 标签： |字号大中小 订阅 本文引用自 foundy《在 SIMULINK 里把模糊逻辑生成查寻表（原创）》 引用foundy 的 在 SIMULINK 里把模糊逻辑生成查寻表（原创） 李会先 先申明下,针对那些抄袭者,把这些想法和工作毫无遮掩的用于商业目的家伙将受到公众发自内心的鄙视!我们面临的社会,真的需要一种踏实的精神,而不是抄来抄去,骗来骗去,仍然是伪劣产品! 在如何在 MATLAB 下把模糊推理系统转化为查询表 ( 原创 ) 里，使用 MATLAB2025b，同样的任务，使用新版本，其实操作更为简朴，我还是以 MATLAB 下的模糊控制水位系统做演示（MATLAB 2023a），但有些操作或者解释被简化了，不清楚请参看如何在MATLAB 下把模糊推理系统转化为查询表 ( 原创 ) ： 第一步：运营 MATLAB 2023a。 第二步：在 MATLAB 菜单下 Help 里点击 Demo，到下面图示： 第三步：在 Toolboxes 里的 Fuzzy Logic 里打开 Demo “Water Level Control in a Tank”，把仿真停止时间设立为 0.2，运营一次，停止。把该模型另存为桌面文献，使用默认文献名。第四步：然后新建一个模型文献，把 Water Level Control in a Tank模型里的模糊控制模块考到新文献来。最后的样子如下，也把该文献保存在桌面，使用默认文献名。第五步：点 SIMULINK 界面里 Tools\SystemTest 进入系统测试界面。 第六步：在红框栏右边把第四步保存的模型加进来，也就是这个模型是我们要测试的模型。鼠标选中 Main Test 项，在菜单象 Insert\Test Element\Simulink,而后样子如下：第七步：在 Test Vectors 项里定义两个测试向量，变量名使用默认的。TestVector1=[-1:0.1:1], TestVector1=[-0.1:0.02:0.1]，在 Test Variables 里定义测试变量，st_signal。 如下图： 第八步：把测试向量 TestVector1=[-1:0.1:1], TestVector1=[-0.1:0.02:0.1]分别映射到第四步所建模糊控制器的输入口 in1， int2，做为输入测试信号。把测试变量 st_signal 映射到模糊控制器输出口out1.这就步操作是，在测试界面左端选中 Simulink 项。设立后的界面如下：输入测试向量到模糊模型输入口映射： 模糊控制器输出保存映射： 第九步，在测试界面点 Save Results 项，设立如下： 第十步，运营测试，注旨在 Main Test(231 Iterations）(231 次迭代，...
