电工仪表使用规范

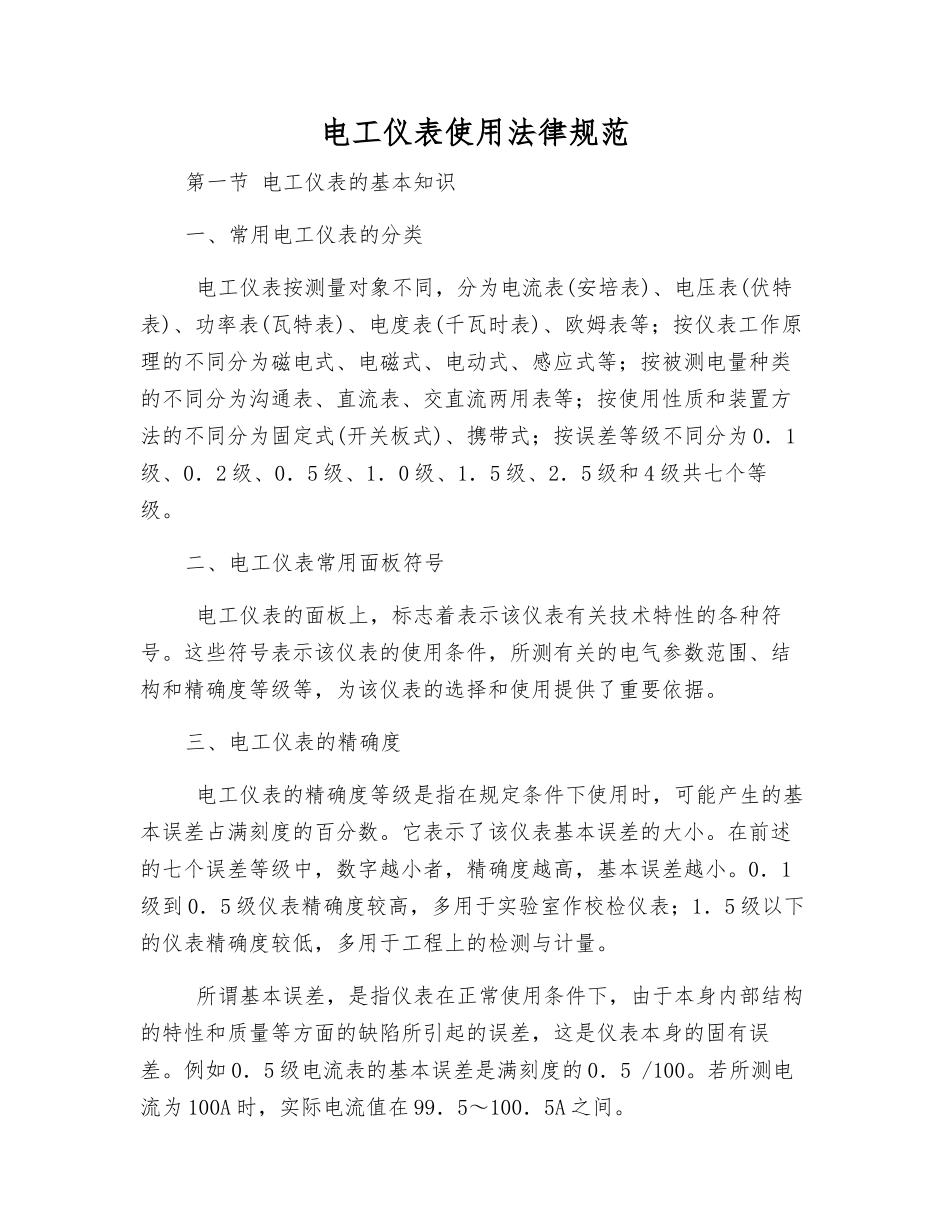

电工仪表使用法律规范第一节 电工仪表的基本知识一、常用电工仪表的分类 电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等；按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等；按被测电量种类的不同分为沟通表、直流表、交直流两用表等；按使用性质和装置方法的不同分为固定式(开关板式)、携带式；按误差等级不同分为 0．1级、0．2 级、0．5 级、1．0 级、1．5 级、2．5 级和 4 级共七个等级。二、电工仪表常用面板符号 电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。三、电工仪表的精确度 电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。它表示了该仪表基本误差的大小。在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。0．1级到 0．5 级仪表精确度较高，多用于实验室作校检仪表；1．5 级以下的仪表精确度较低，多用于工程上的检测与计量。 所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。例如 0．5 级电流表的基本误差是满刻度的 0．5 /100。若所测电流为 100A 时，实际电流值在 99．5～100．5A 之间。四、常用电工仪表的基本结构 常用电工仪表主要由电木或铁皮或硬塑料制成的外壳、有标度尺和有关符号的面板、测量线路(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。五、电工仪表的保养1.严格根据说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。2.经过长时间存放的仪表，应当定期通电检查和驱除潮气。3.经过长时间使用的仪表，应按电气计量要求，进行必要的检验和校正4.不允许随意拆卸,调试仪表，否则将影响其灵敏度与准确性。5.对表内装有电池的仪表，应当注意检查电池放电情况，对不能使用者，应当及时进行更换，以免电池电解液溢出腐蚀机件。对长时间不用的仪表，应取出表内电池。第二节 兆欧表的使用(绝缘电阻测试)兆欧表又叫摇表，迈格表、高阻计、绝缘电阻测定仪等，是一种测量电器设备及电路绝缘电阻的仪表。 要由三个部分组成：手摇直流发电机(有的用沟通发电机加整流器)、磁电式流比计及接线桩(L、E、G)。一...
