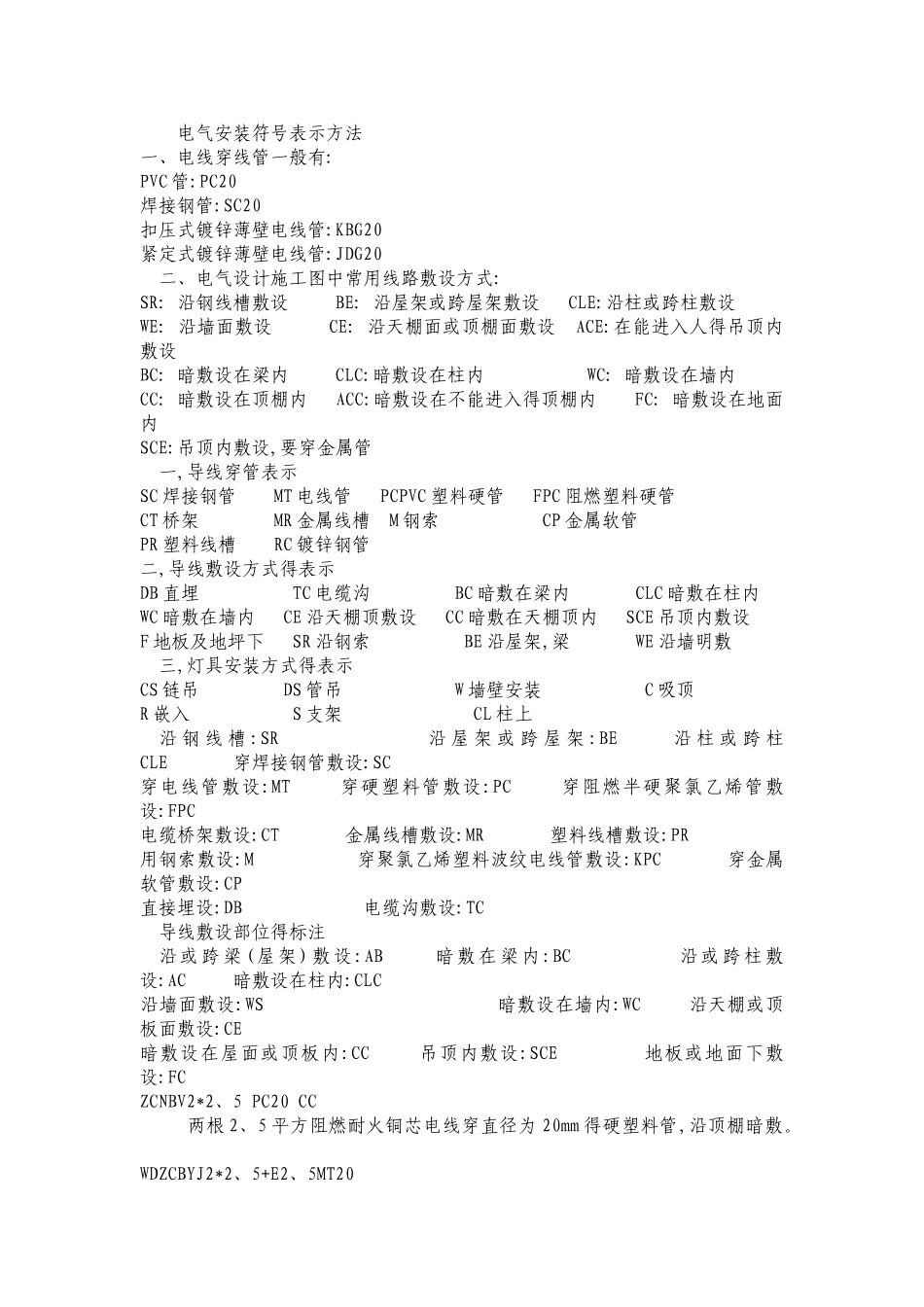

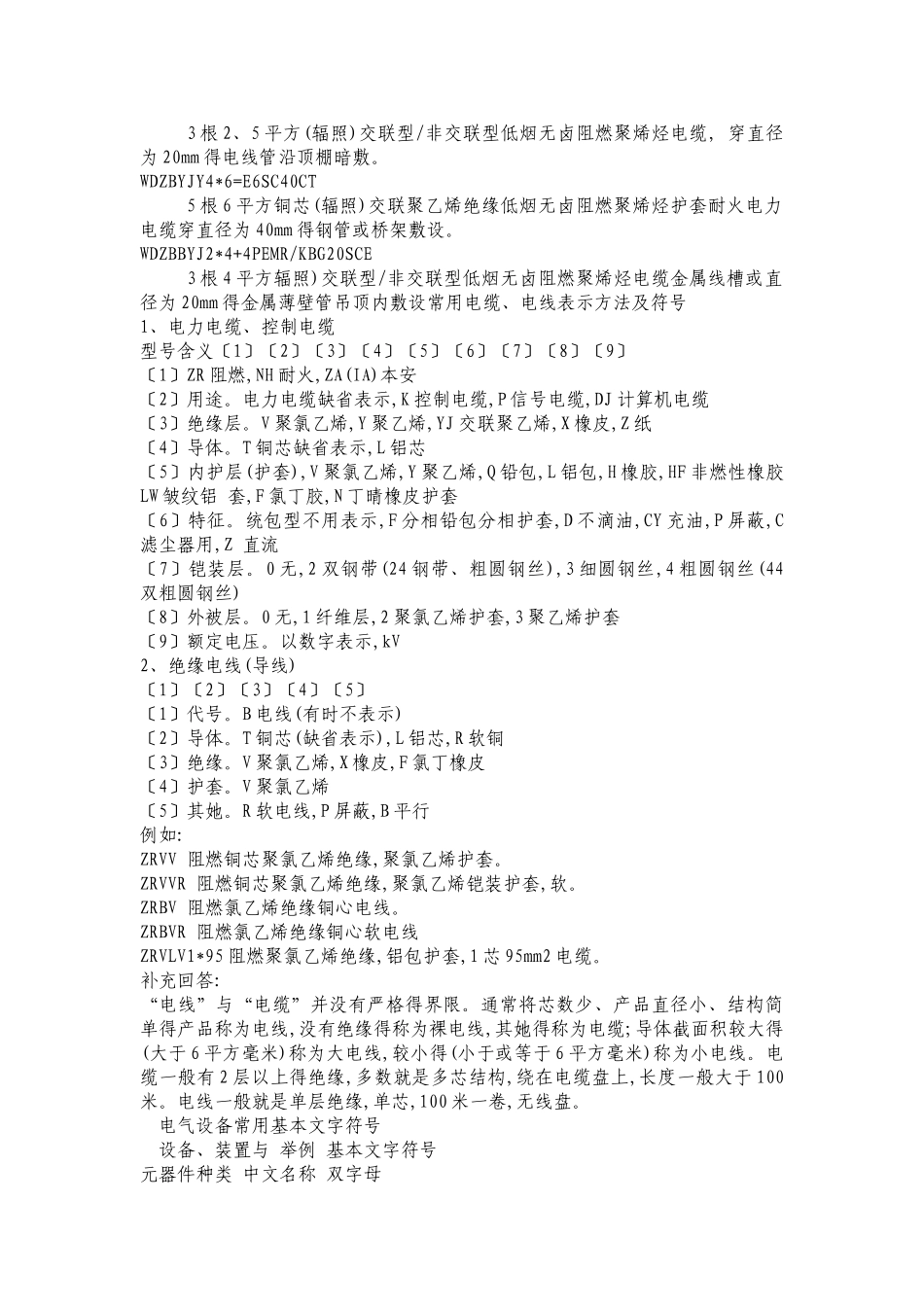

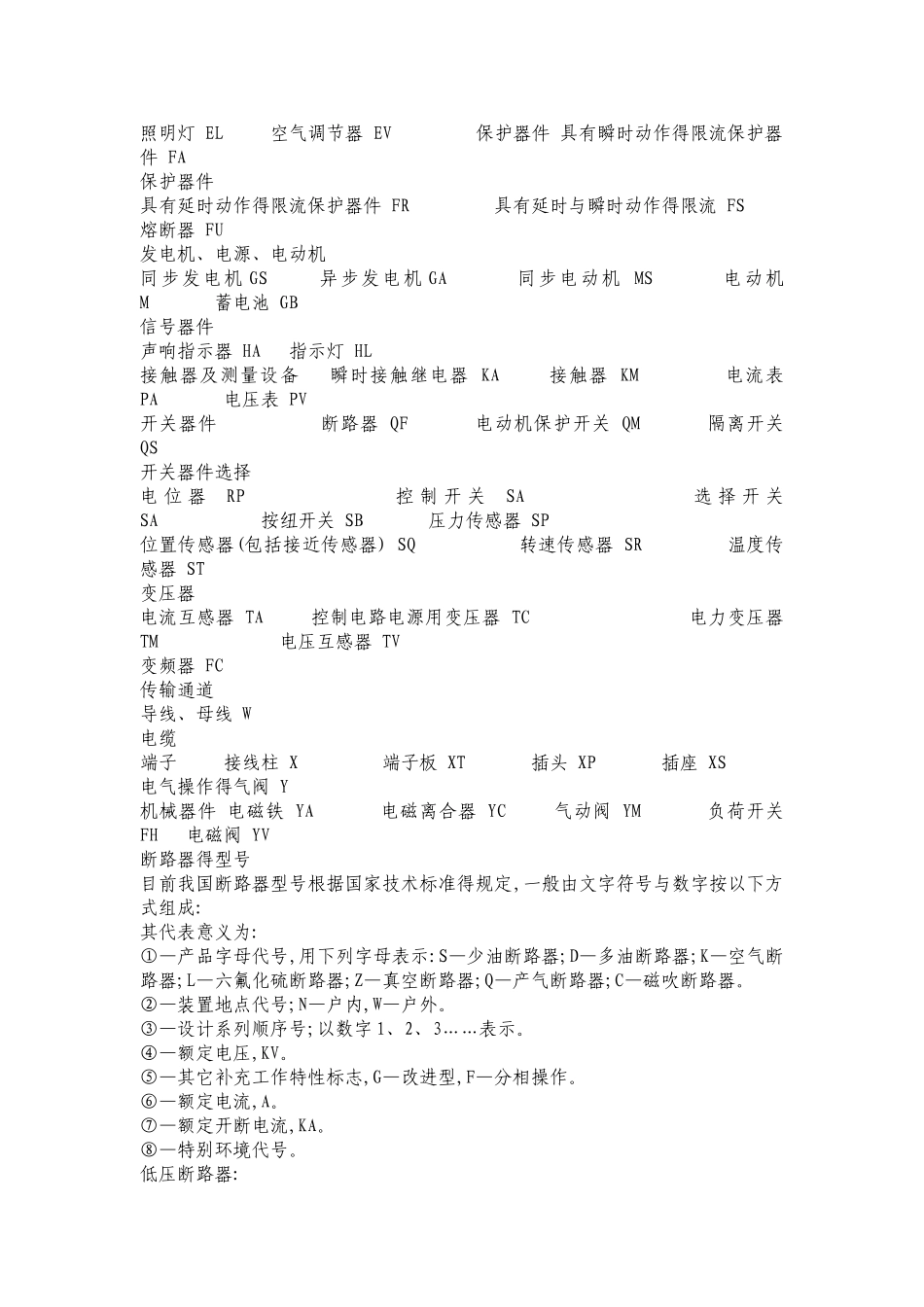

电气安装符号表示方法一、电线穿线管一般有: PVC 管:PC20 焊接钢管:SC20 扣压式镀锌薄壁电线管:KBG20紧定式镀锌薄壁电线管:JDG20 二、电气设计施工图中常用线路敷设方式: SR: 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设 ACE:在能进入人得吊顶内敷设 BC: 暗敷设在梁内 CLC:暗敷设在柱内 WC: 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入得顶棚内 FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一,导线穿管表示 SC 焊接钢管 MT 电线管 PCPVC 塑料硬管 FPC 阻燃塑料硬管 CT 桥架 MR 金属线槽 M 钢索 CP 金属软管 PR 塑料线槽 RC 镀锌钢管 二,导线敷设方式得表示 DB 直埋 TC 电缆沟 BC 暗敷在梁内 CLC 暗敷在柱内 WC 暗敷在墙内 CE 沿天棚顶敷设 CC 暗敷在天棚顶内 SCE 吊顶内敷设 F 地板及地坪下 SR 沿钢索 BE 沿屋架,梁 WE 沿墙明敷 三,灯具安装方式得表示 CS 链吊 DS 管吊 W 墙壁安装 C 吸顶 R 嵌入 S 支架 CL 柱上 沿 钢 线 槽 :SR 沿 屋 架 或 跨 屋 架 :BE 沿 柱 或 跨 柱CLE 穿焊接钢管敷设:SC 穿电线管敷设:MT 穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC 电缆桥架敷设:CT 金属线槽敷设:MR 塑料线槽敷设:PR 用钢索敷设:M 穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB 电缆沟敷设:TC 导线敷设部位得标注 沿 或 跨 梁 ( 屋 架 ) 敷 设 :AB 暗 敷 在 梁 内 :BC 沿 或 跨 柱 敷设:AC 暗敷设在柱内:CLC 沿墙面敷设:WS 暗敷设在墙内:WC 沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE 地板或地面下敷设:FC ZCNBV2*2、5 PC20 CC 两根 2、5 平方阻燃耐火铜芯电线穿直径为 20mm 得硬塑料管,沿顶棚暗敷。 WDZCBYJ2*2、5+E2、5MT20 3 根 2、5 平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为 20mm 得电线管沿顶棚暗敷。 WDZBYJY4*6=E6SC40CT 5 根 6 平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为 40mm 得钢管或桥架敷设。 WDZBBYJ2*4+4PEMR/KBG20SCE 3 根 4 平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为 20mm 得金属薄壁管吊顶内敷设常用电缆、电线表示方法及符号 1、电力电缆、控制电缆...
