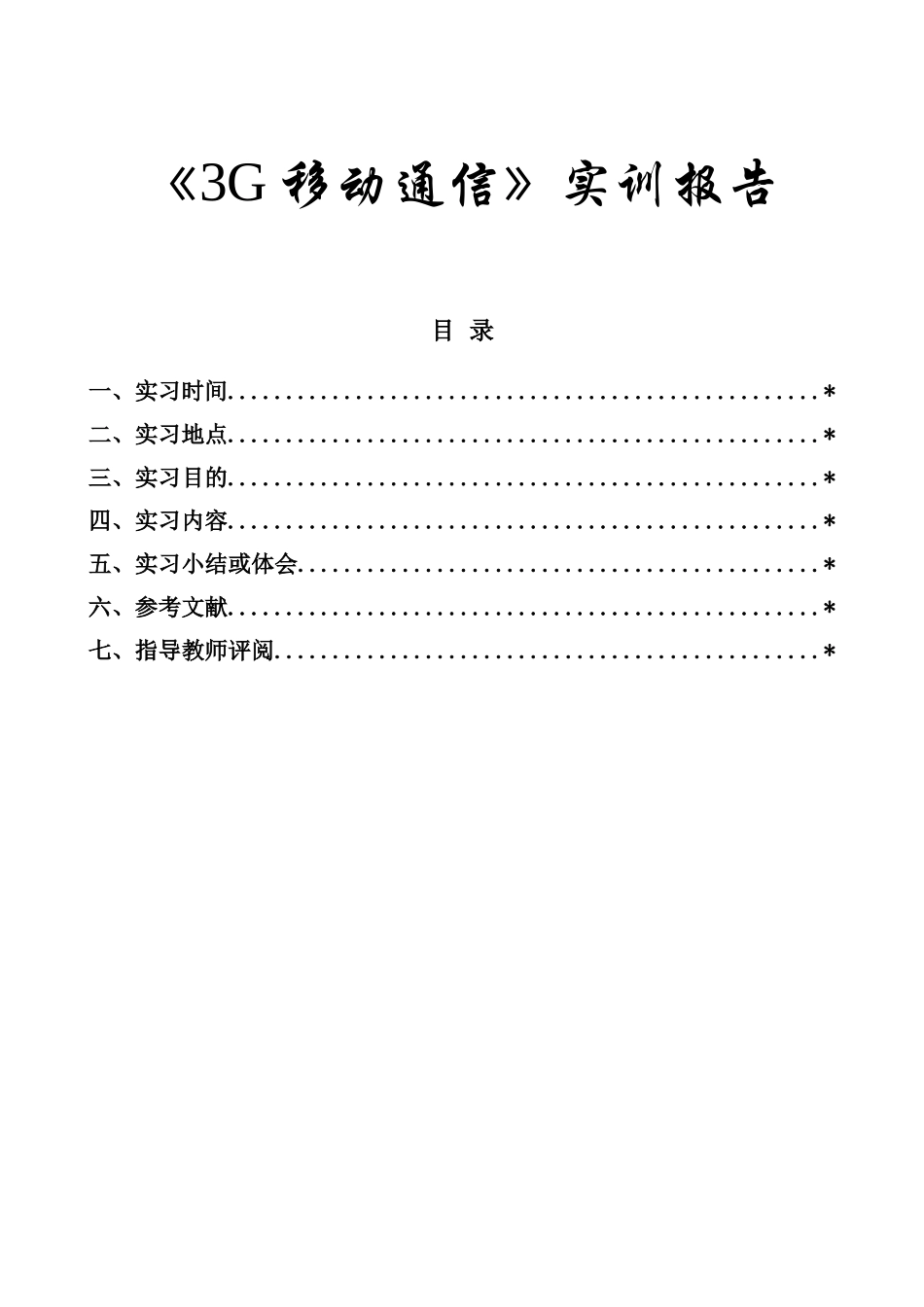

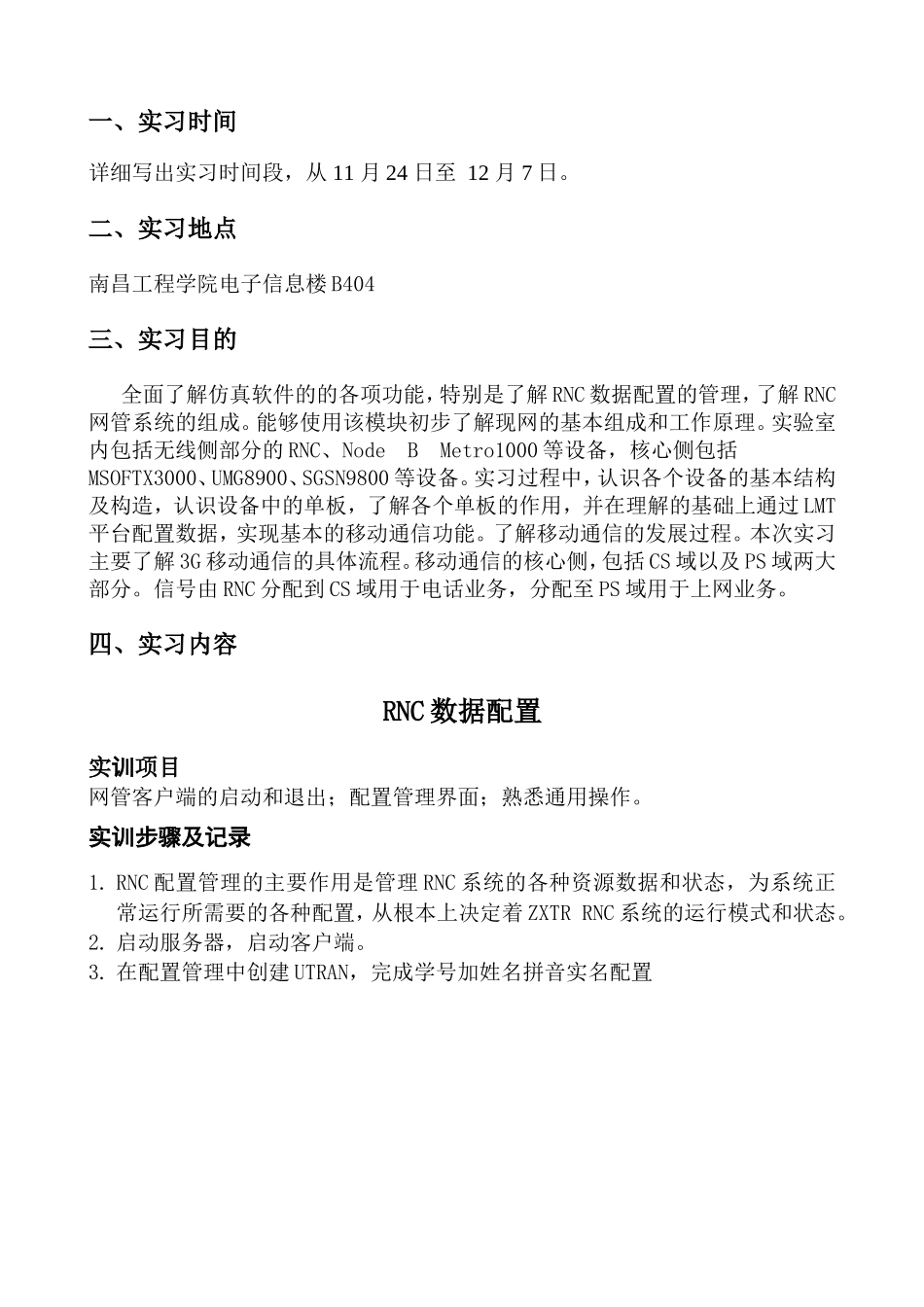

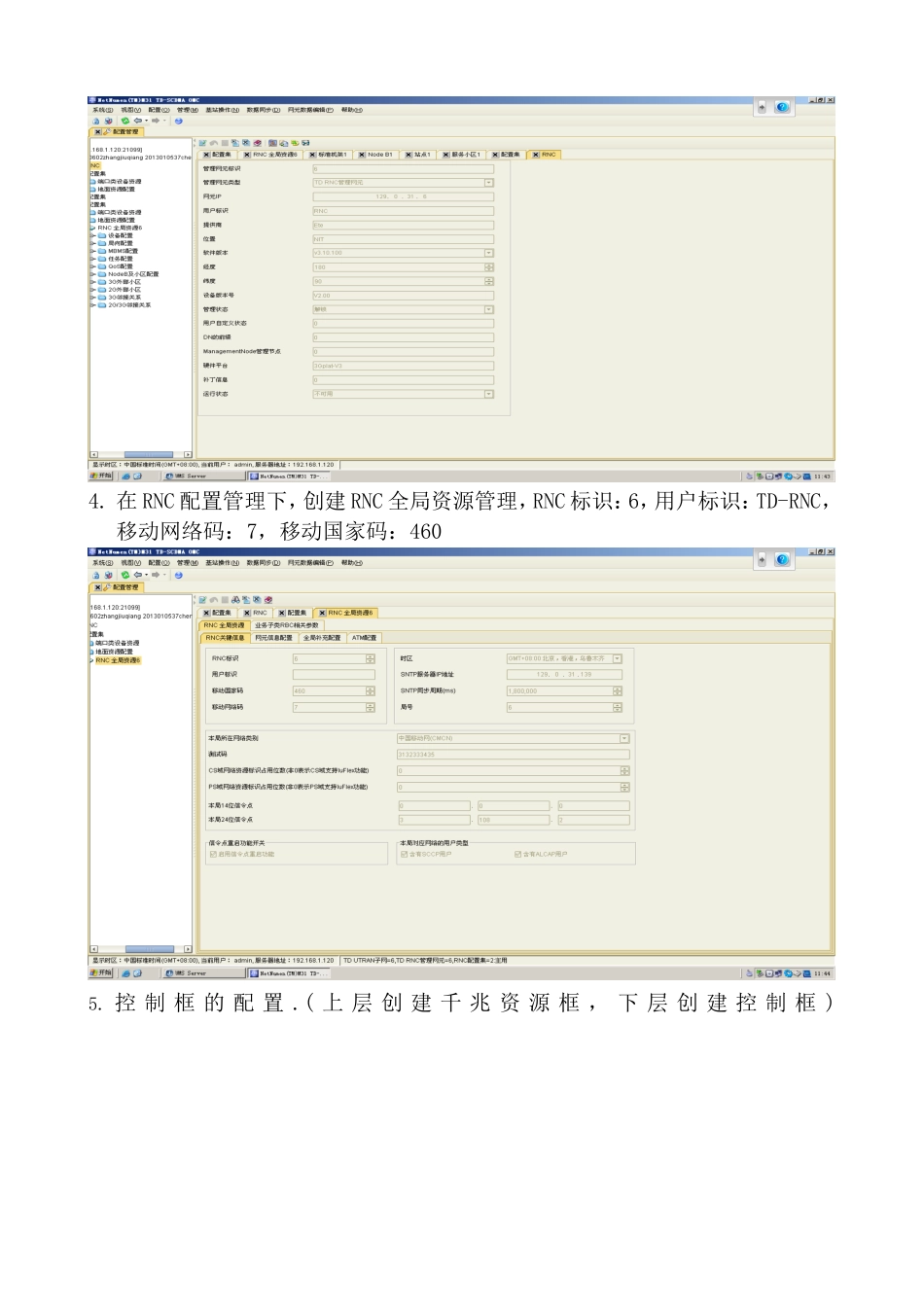

《3G移动通信》实训报告目录一、实习时间...................................................*二、实习地点...................................................*三、实习目的...................................................*四、实习内容...................................................*五、实习小结或体会.............................................*六、参考文献...................................................*七、指导教师评阅...............................................*一、实习时间详细写出实习时间段，从11月24日至12月7日。二、实习地点南昌工程学院电子信息楼B404三、实习目的全面了解仿真软件的的各项功能，特别是了解RNC数据配置的管理，了解RNC网管系统的组成。能够使用该模块初步了解现网的基本组成和工作原理。实验室内包括无线侧部分的RNC、NodeBMetro1000等设备，核心侧包括MSOFTX3000、UMG8900、SGSN9800等设备。实习过程中，认识各个设备的基本结构及构造，认识设备中的单板，了解各个单板的作用，并在理解的基础上通过LMT平台配置数据，实现基本的移动通信功能。了解移动通信的发展过程。本次实习主要了解3G移动通信的具体流程。移动通信的核心侧，包括CS域以及PS域两大部分。信号由RNC分配到CS域用于电话业务，分配至PS域用于上网业务。四、实习内容RNC数据配置实训项目网管客户端的启动和退出；配置管理界面；熟悉通用操作。实训步骤及记录1.RNC配置管理的主要作用是管理RNC系统的各种资源数据和状态，为系统正常运行所需要的各种配置，从根本上决定着ZXTRRNC系统的运行模式和状态。2.启动服务器，启动客户端。3.在配置管理中创建UTRAN，完成学号加姓名拼音实名配置4.在RNC配置管理下，创建RNC全局资源管理，RNC标识：6，用户标识：TD-RNC，移动网络码：7，移动国家码：4605.控制框的配置.(上层创建千兆资源框，下层创建控制框)6.全集补充配置7.新增机架配置8.两个机架配置完成9.新增局向配置10.在局向配置中，完成基本信息，ATM配置（通道0（UNI），10（NNI：IU-PS），11（NNI：IU-CS），12（UNI-NODEB），宽带信令链路信息等配置。11.RNC数据配置是指在无线操作维护中心OMC（Operation&MaintenanceCenter）和网元（RNC）之间建立联系，使用户能够通过网管软件界面，操纵RNC中的管理对象进行数据配置。12.RNC配置管理的内容主要包括子网、管理单元、全局资源、物理设备、局向配置、服务小区、动态数据管理、软件版本管理等。数据配置通用操作数据配置通用操作包括：配置查询、配置增加（创建）、配置修改、配置删除、配置同步。1.配置查询：主要是指管理对象数据配置完成后，用户查看管理对象的配置数据。2.配置增加（创建）：为系统添加管理对象，并为该配置设置属性值。3.配置删除：删除系统中已存在的管理对象及其配置数据。4.配置修改：修改在系统中已存在的管理对象的配置数据信息。5.配置同步：数据配置完后，数据仅在OMCR服务器端生效，只有执行同步操作才能使数据在RNC端生效。配置数据注意事项数据配置是RNC系统的核心部分，在整个系统中起着非常重要的作用。数据配置的任何错误，都会严重影响系统的运行。因此要求数据操作员在配置和修改数据时要注意以下几点：1.在数据配置之前，应先准备好系统运行的相关数据，数据应该是准确可靠的，并做一个完整的数据配置方案。好的方案不仅可以使数据更加清晰、有条理，而且可以提高系统的可靠性；2.在做任何数据修改之前，都应先备份现有的数据；当修改完毕，把数据同步到RNC并确认正确无误后，应该及时备份；3.从网管客户端中配置和修改的数据，要经过数据同步过程传达到RNC才能起到作用。对投入运行的系统数据修改，务必要仔细检查，确认无误后再传送到RNC，以防错误数据干扰系统的正常运行。创建NodeB注意：创建一个NodeB管理网元后，系统会自动创建出主用配置集。所谓配置集指的是网元下的一套数据，包括了所有需要配置的数据对象，配置集可以在网元下存在多套数据，便于操作。1.创建NODE，进行新增配置。2.创建服务小区，进行配置MGW网元配置MGW网元是用于完成媒体...
