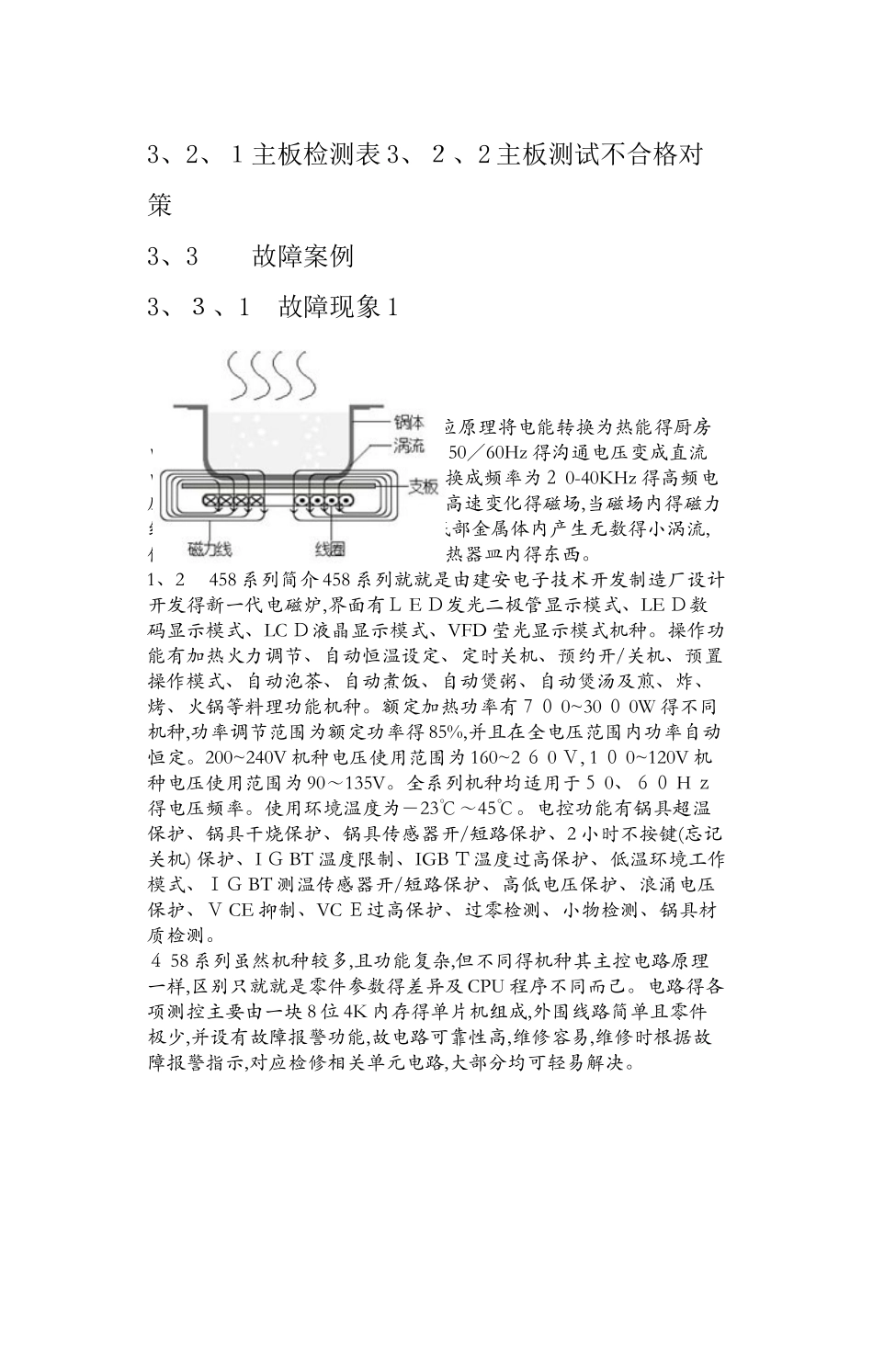

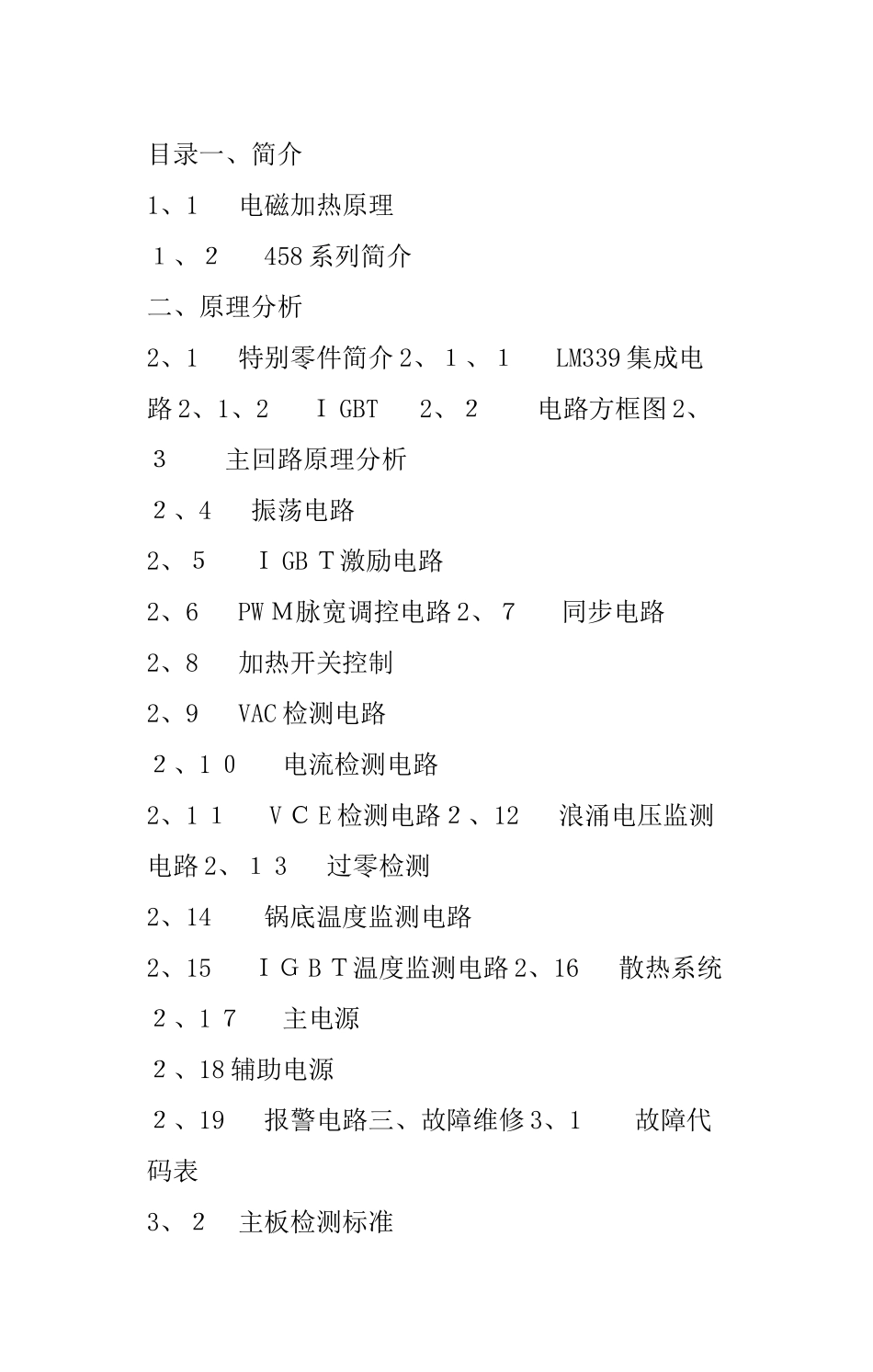

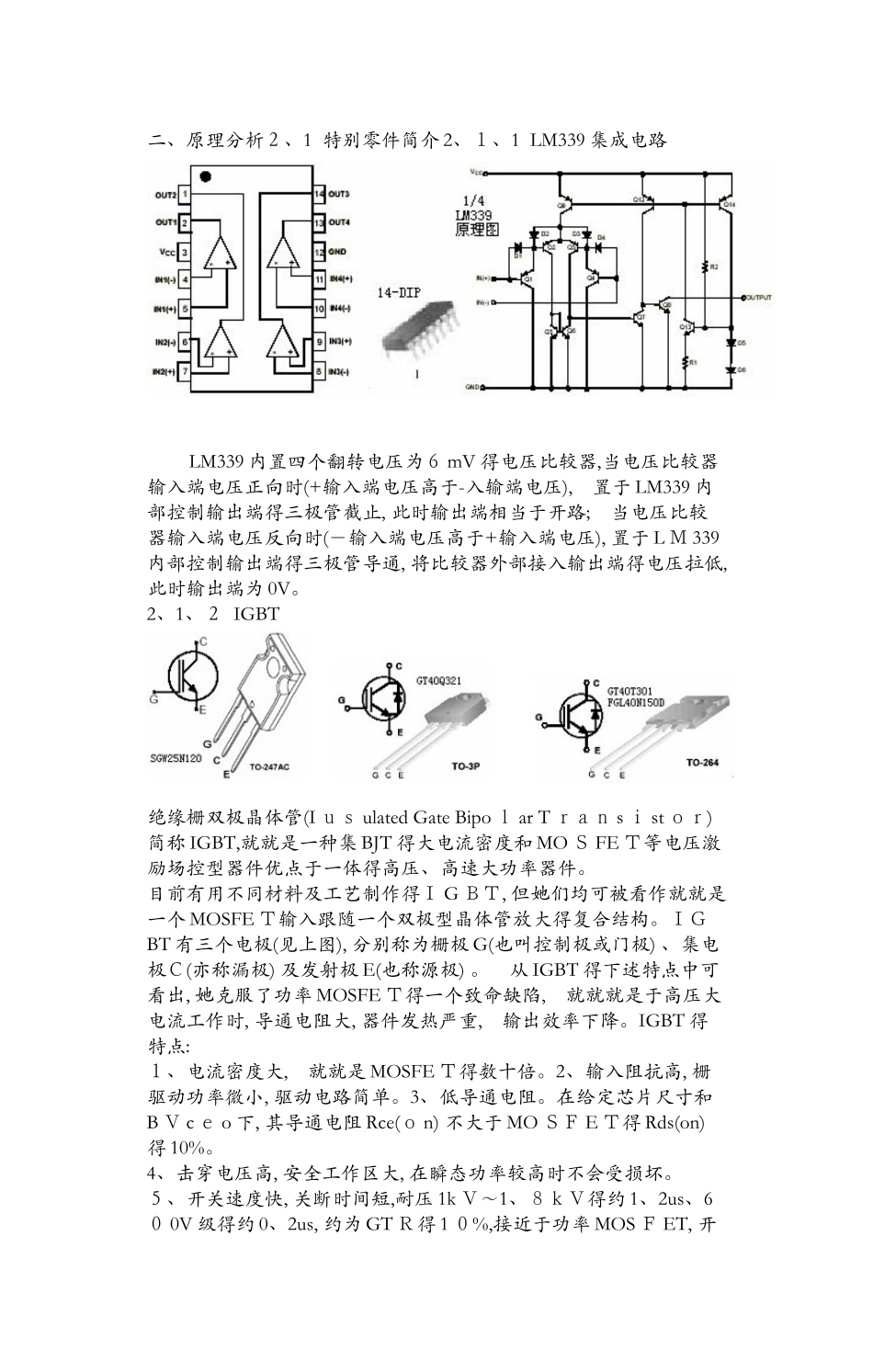

目录一、简介1、1 电磁加热原理１、２ 458 系列简介二、原理分析2、1 特别零件简介 2、１、１ LM339 集成电路 2、1、2 Ｉ GBT 2、２ 电路方框图 2、３ 主回路原理分析２、4 振荡电路2、５ Ｉ GB Ｔ激励电路2、6 PW Ｍ脉宽调控电路 2、７ 同步电路2、8 加热开关控制2、9 VAC 检测电路２、1 ０ 电流检测电路2、1 １ V Ｃ E 检测电路２、12 浪涌电压监测电路 2、１ 3 过零检测2、14 锅底温度监测电路2、15 ＩＧ B Ｔ温度监测电路 2、16 散热系统２、1 ７ 主电源２、18 辅助电源２、19 报警电路三、故障维修 3、1 故障代码表3、２ 主板检测标准3、2、１主板检测表 3、２、2 主板测试不合格对策3、3 故障案例3、３、1 故障现象 1一、简介 1、1 电磁加热原理电磁灶就就是一种利用电磁感应原理将电能转换为热能得厨房电器。在电磁灶内部,由整流电路将 50／60Hz 得沟通电压变成直流电压,再经过控制电路将直流电压转换成频率为２ 0-40KHz 得高频电压,高速变化得电流流过线圈会产生高速变化得磁场,当磁场内得磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数得小涡流,使器皿本身自行高速发热,然后再加热器皿内得东西。1、2 458 系列简介 458 系列就就是由建安电子技术开发制造厂设计开发得新一代电磁炉,界面有Ｌ E Ｄ发光二极管显示模式、LE Ｄ数码显示模式、LC Ｄ液晶显示模式、VFD 莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。额定加热功率有７０ 0~30 ０ 0W 得不同机种,功率调节范围为额定功率得 85%,并且在全电压范围内功率自动恒定。200~240V 机种电压使用范围为 160~2 ６ 0 Ｖ, 1 ０ 0~120V 机种电压使用范围为 90～135V。全系列机种均适用于５ 0、６０ H ｚ得电压频率。使用环境温度为－23℃～45℃。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2 小时不按键(忘记关机) 保护、I Ｇ BT 温度限制、IGB Ｔ温度过高保护、低温环境工作模式、ＩＧ BT 测温传感器开/短路保护、高低电压保护、浪涌电压保护、Ｖ CE 抑制、VC Ｅ过高保护、过零检测、小物检测、锅具材质检测。４ 58 系列虽然机种较多,且功能复杂,但不同得机种其主控电路原理一样,区别只就就是零件参数得差异及 CPU 程序不同...
