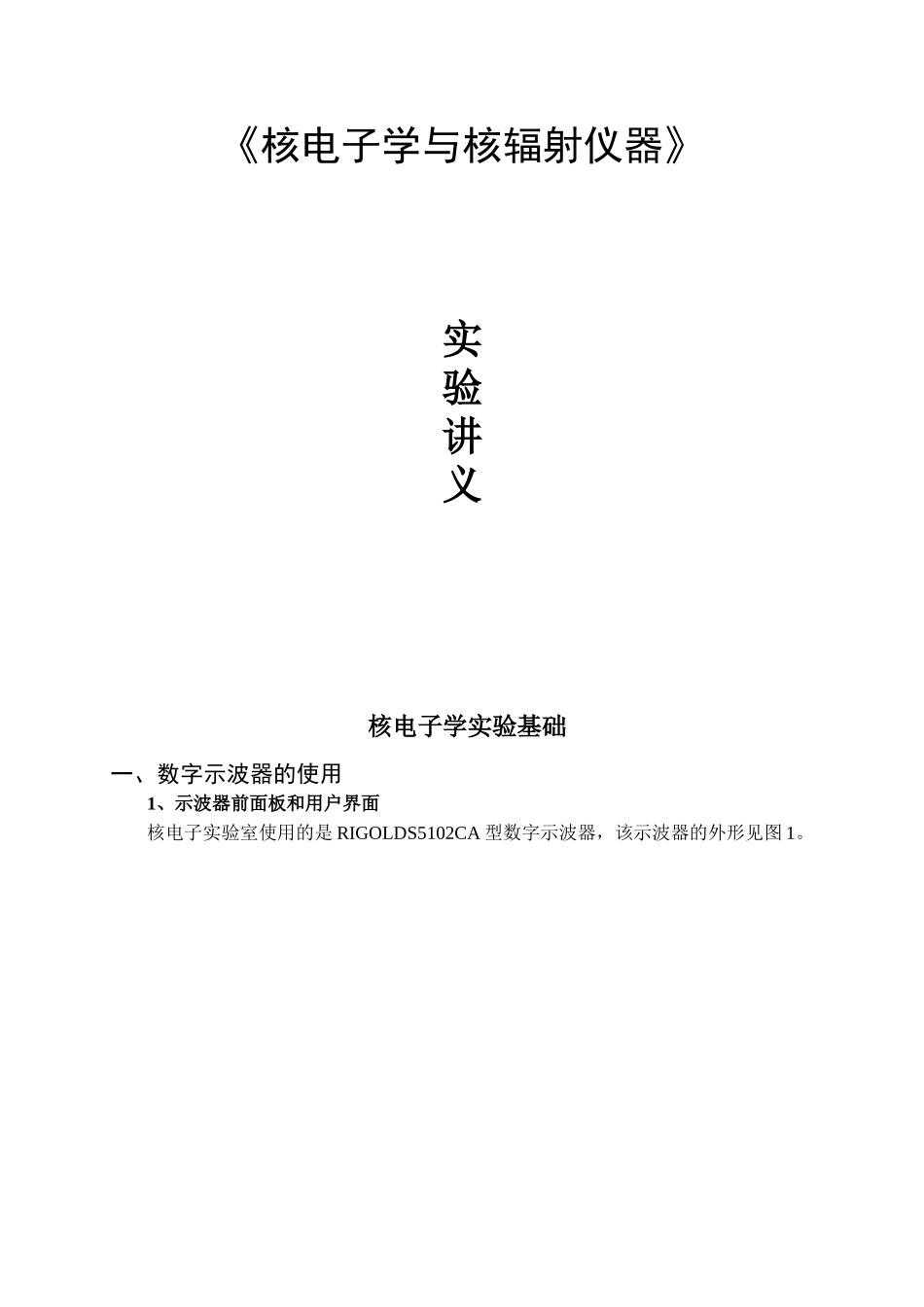

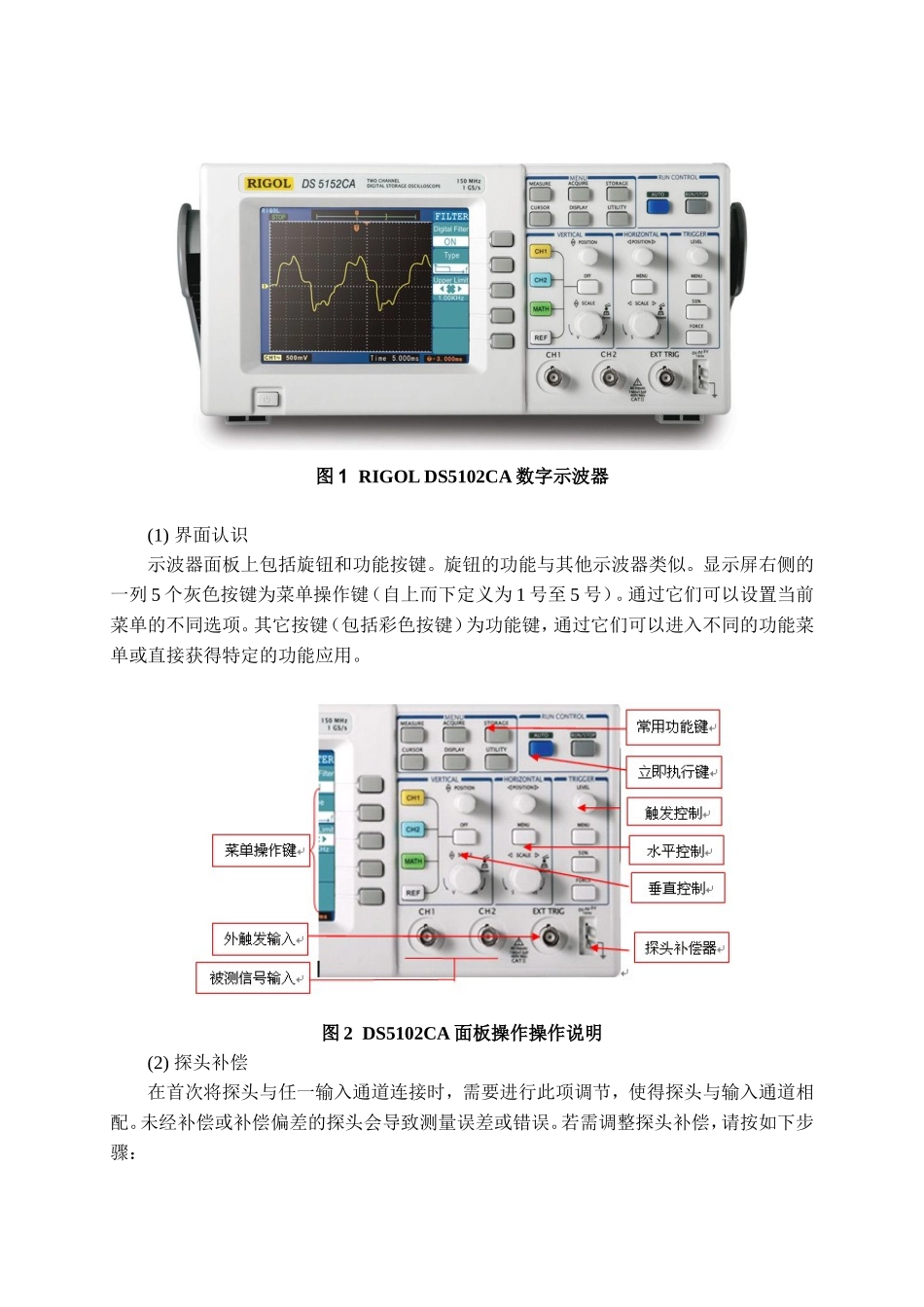

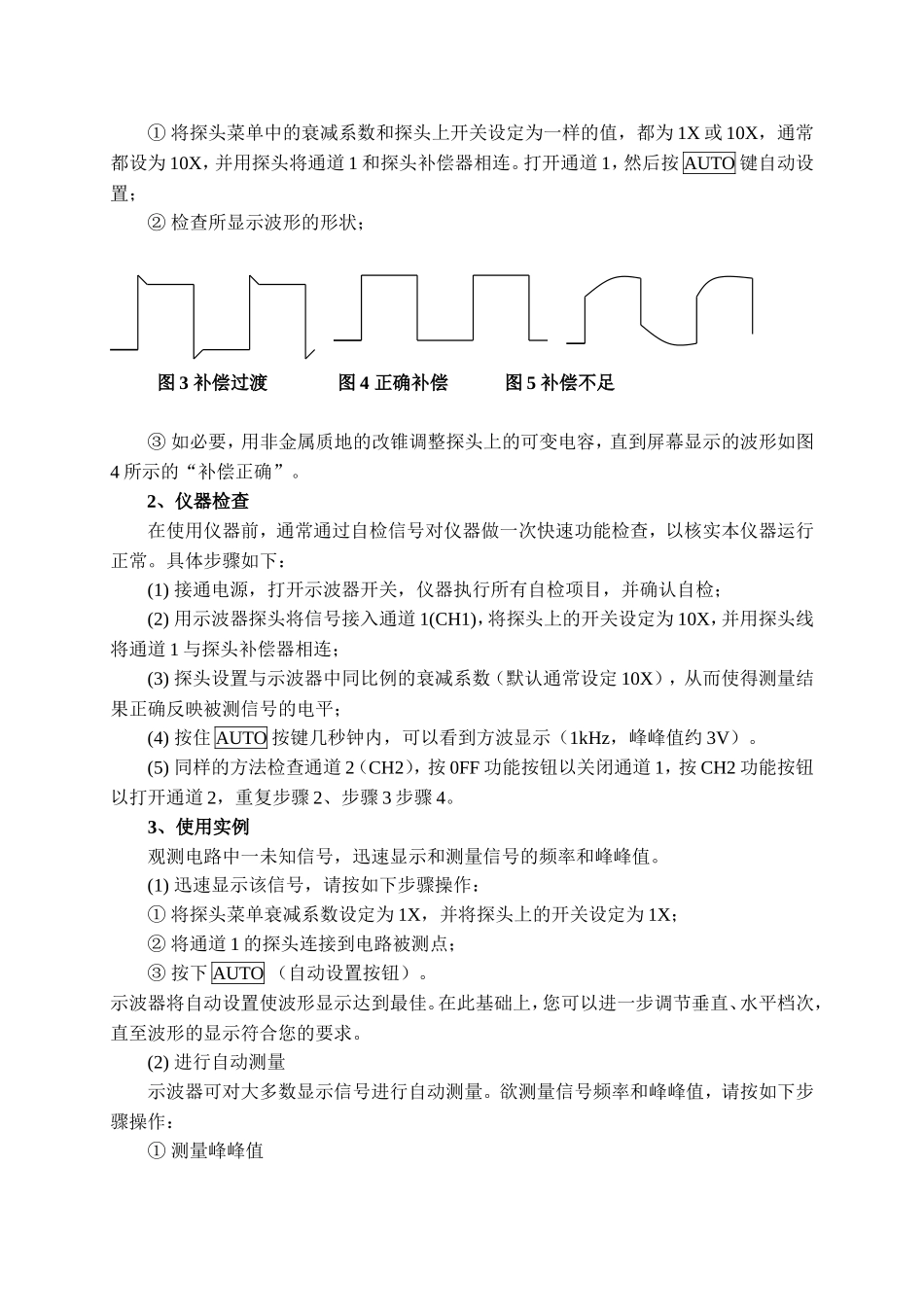

《核电子学与核辐射仪器》实验讲义核电子学实验基础一、数字示波器的使用1、示波器前面板和用户界面核电子实验室使用的是RIGOLDS5102CA型数字示波器，该示波器的外形见图1。图1RIGOLDS5102CA数字示波器(1)界面认识示波器面板上包括旋钮和功能按键。旋钮的功能与其他示波器类似。显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。通过它们可以设置当前菜单的不同选项。其它按键（包括彩色按键）为功能键，通过它们可以进入不同的功能菜单或直接获得特定的功能应用。图2DS5102CA面板操作操作说明(2)探头补偿在首次将探头与任一输入通道连接时，需要进行此项调节，使得探头与输入通道相配。未经补偿或补偿偏差的探头会导致测量误差或错误。若需调整探头补偿，请按如下步骤：①将探头菜单中的衰减系数和探头上开关设定为一样的值，都为1X或10X，通常都设为10X，并用探头将通道1和探头补偿器相连。打开通道1，然后按AUTO键自动设置；②检查所显示波形的形状；图3补偿过渡图4正确补偿图5补偿不足③如必要，用非金属质地的改锥调整探头上的可变电容，直到屏幕显示的波形如图4所示的“补偿正确”。2、仪器检查在使用仪器前，通常通过自检信号对仪器做一次快速功能检查，以核实本仪器运行正常。具体步骤如下：(1)接通电源，打开示波器开关，仪器执行所有自检项目，并确认自检；(2)用示波器探头将信号接入通道1(CH1)，将探头上的开关设定为10X，并用探头线将通道1与探头补偿器相连；(3)探头设置与示波器中同比例的衰减系数（默认通常设定10X），从而使得测量结果正确反映被测信号的电平；(4)按住AUTO按键几秒钟内，可以看到方波显示（1kHz，峰峰值约3V）。(5)同样的方法检查通道2（CH2），按0FF功能按钮以关闭通道1，按CH2功能按钮以打开通道2，重复步骤2、步骤3步骤4。3、使用实例观测电路中一未知信号，迅速显示和测量信号的频率和峰峰值。(1)迅速显示该信号，请按如下步骤操作：①将探头菜单衰减系数设定为1X，并将探头上的开关设定为1X；②将通道1的探头连接到电路被测点；③按下AUTO（自动设置按钮）。示波器将自动设置使波形显示达到最佳。在此基础上，您可以进一步调节垂直、水平档次，直至波形的显示符合您的要求。(2)进行自动测量示波器可对大多数显示信号进行自动测量。欲测量信号频率和峰峰值，请按如下步骤操作：①测量峰峰值按下MEASURE按钮以显示自动测量菜单→按下1号菜单操作键以选择信源CH1→按下2号菜单操作键选择测量类型：电压测量→按下2号菜单操作键选择测量参数：峰峰值。此时，您可以再屏幕左下角发现峰峰值的显示。②测量频率按下3号菜单操作键选择测量类型：时间测量→按下2号菜单操作键选择测量参数频率。此时，您可以再屏幕下方发现频率显示。4、使用要求(1)熟练使用示波器观察测量点脉冲；(2)能够使用示波器测出脉冲的幅度、宽度和频率。二、信号发生器的使用1、信号发生器前面板和用户界面核电子实验室使用信号发生器如图6所示。图6SFG2004信号发生器(1)界面认识信号发生器面板上包括旋钮和功能按键。旋钮的功能主要用于各种输出信号的微调显示屏上面的按钮功能是对输出波形进行选择（可选择输出三角波、方波和正弦波）。显示屏右侧的按钮主要用于调节输出脉冲的频率，灰色的大旋钮用于对输出频率进行微调。显示器下方的3个旋钮主要用于对输出模拟信号幅度、补偿的调节。图7SFG2004信号发生器面板操作操作说明(2)使用步骤①开机接通电源，预热一段时间，待输出稳定后，即可使用；②根据需要，按下相应的“波形选择按钮”，选择适当的波形；③根据所需输出信号的频率，选择对应的“频率单位”，输入适当的输出信号频率；④根据所需输出信号的幅度，调节输出信号幅度大小，必要时可连接示波器观察。注意实验中用50Ω负载输出端。2、使用实例用示波器观察信号发生器输出波形（三角波、正弦波和方波）。(1)用信号线将信号发生器的50Ω负载输出端和示波器的CH1输入端连接起来；(2)打开信号发生器和示波器，并等待一段时间；(3)调节信号发生器的输出波形选择按钮，使其输出方波；(4)调节信号发生器的幅度旋钮，是输出信号幅度为1V。(5)重复(3)和...
