电路实验实验内容提要

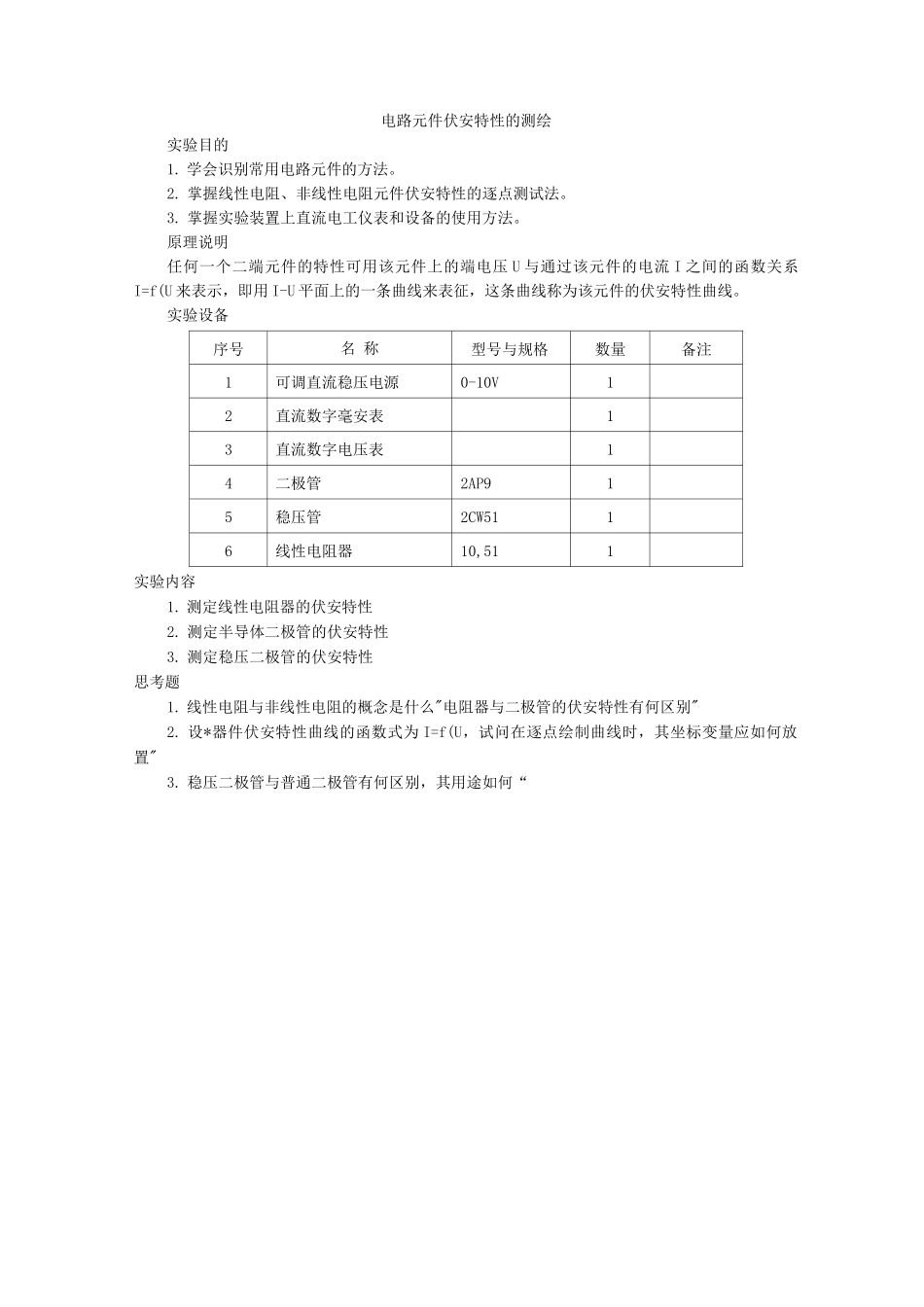

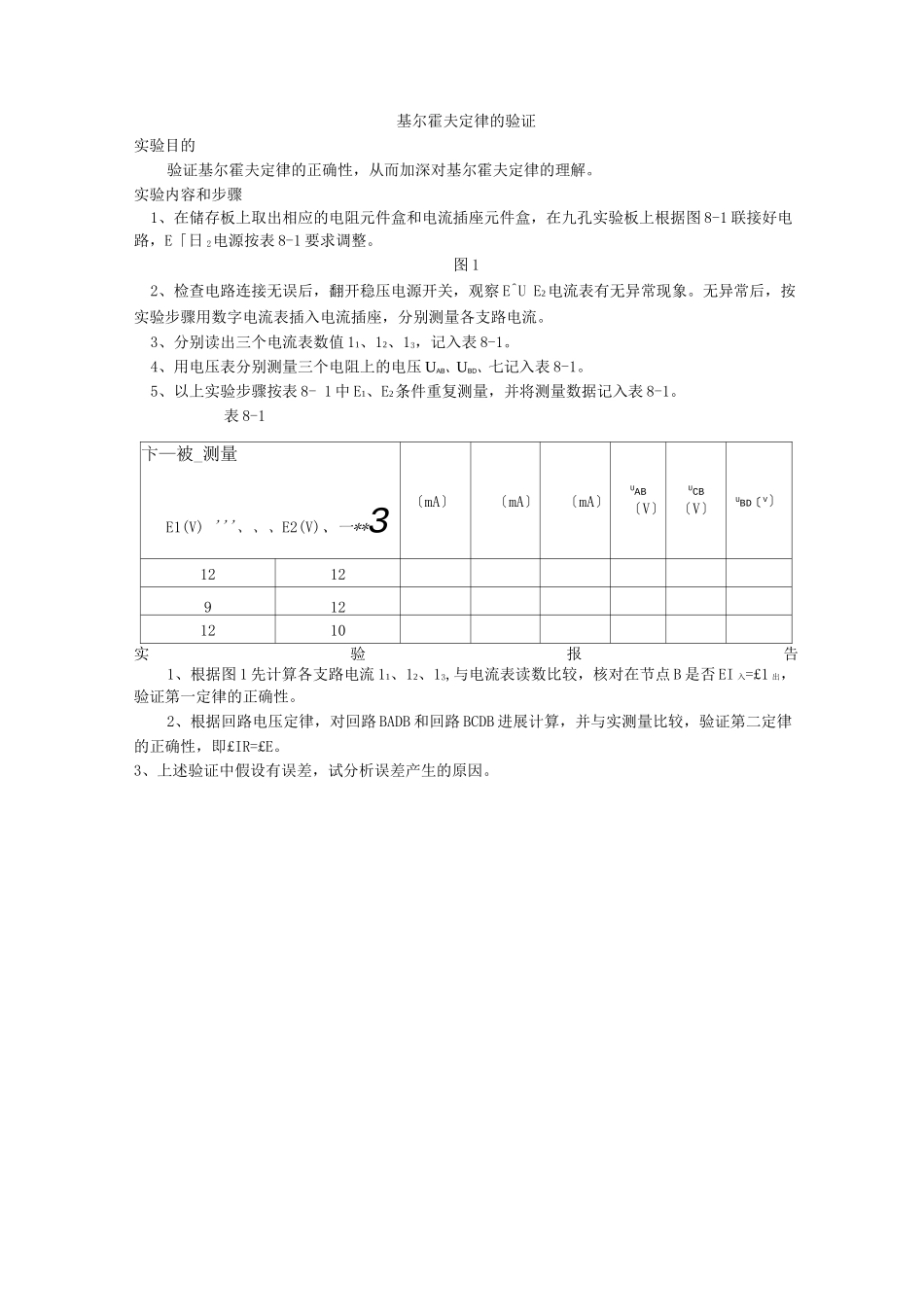

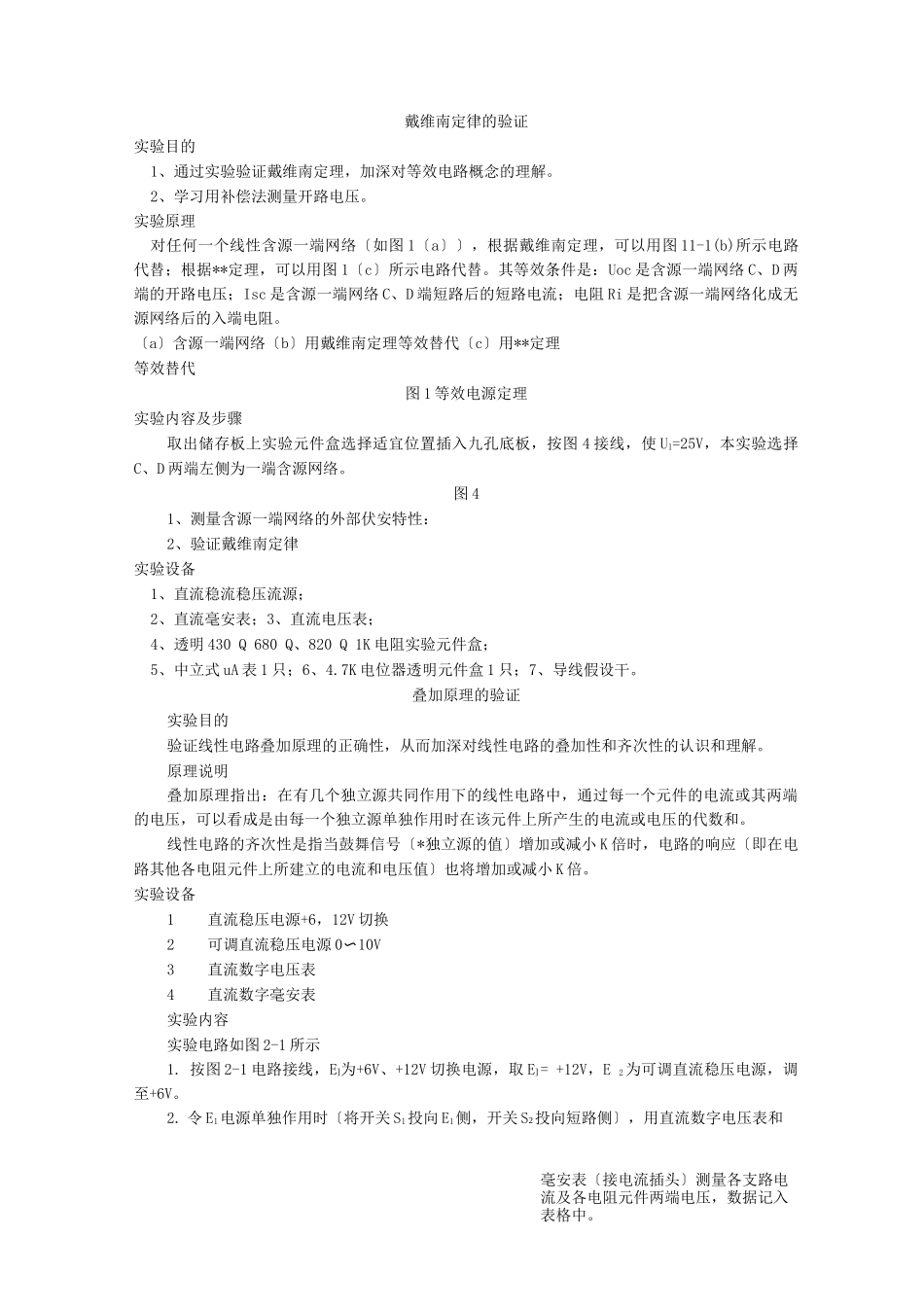

电路元件伏安特性的测绘实验目的1. 学会识别常用电路元件的方法。2. 掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。3. 掌握实验装置上直流电工仪表和设备的使用方法。原理说明任何一个二端元件的特性可用该元件上的端电压 U 与通过该元件的电流 I 之间的函数关系I=f(U 来表示，即用 I-U 平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。实验设备序号名 称型号与规格数量备注1可调直流稳压电源0-10V12直流数字毫安表13直流数字电压表14二极管2AP915稳压管2CW5116线性电阻器10,511实验内容1. 测定线性电阻器的伏安特性2. 测定半导体二极管的伏安特性3. 测定稳压二极管的伏安特性思考题1. 线性电阻与非线性电阻的概念是什么"电阻器与二极管的伏安特性有何区别"2. 设*器件伏安特性曲线的函数式为 I=f(U，试问在逐点绘制曲线时，其坐标变量应如何放置"3. 稳压二极管与普通二极管有何区别，其用途如何“基尔霍夫定律的验证实验目的验证基尔霍夫定律的正确性，从而加深对基尔霍夫定律的理解。实验内容和步骤1、在储存板上取出相应的电阻元件盒和电流插座元件盒，在九孔实验板上根据图 8-1 联接好电路，E「日 2电源按表 8-1 要求调整。图 12、检查电路连接无误后，翻开稳压电源开关，观察 E^U E2电流表有无异常现象。无异常后，按实验步骤用数字电流表插入电流插座，分别测量各支路电流。3、分别读出三个电流表数值 11、12、13，记入表 8-1。4、用电压表分别测量三个电阻上的电压 UAB、UBD、七记入表 8-1。5、以上实验步骤按表 8- 1 中 E1、E2条件重复测量，并将测量数据记入表 8-1。表 8-1卞—被_测量E1(V) '''、、、E2(V)、一**3〔mA〕〔mA〕〔mA〕UAB〔V〕UCB〔V〕UBD〔V〕12129121210实验报告1、根据图 1 先计算各支路电流 11、12、13,与电流表读数比较，核对在节点 B 是否 EI 入=£1 出，验证第一定律的正确性。2、根据回路电压定律，对回路 BADB 和回路 BCDB 进展计算，并与实测量比较，验证第二定律的正确性，即£IR=£E。3、上述验证中假设有误差，试分析误差产生的原因。戴维南定律的验证实验目的1、通过实验验证戴维南定理，加深对等效电路概念的理解。2、学习用补偿法测量开路电压。实验原理对任何一个线性含源一端网络〔如图 1〔a〕〕，根据戴维南定理，可以用图 11-1(b)所示电路代替；根据**定理，可以用图 1〔c〕所示电路代替。其等效条件是：Uoc 是含源一端网络 C...
