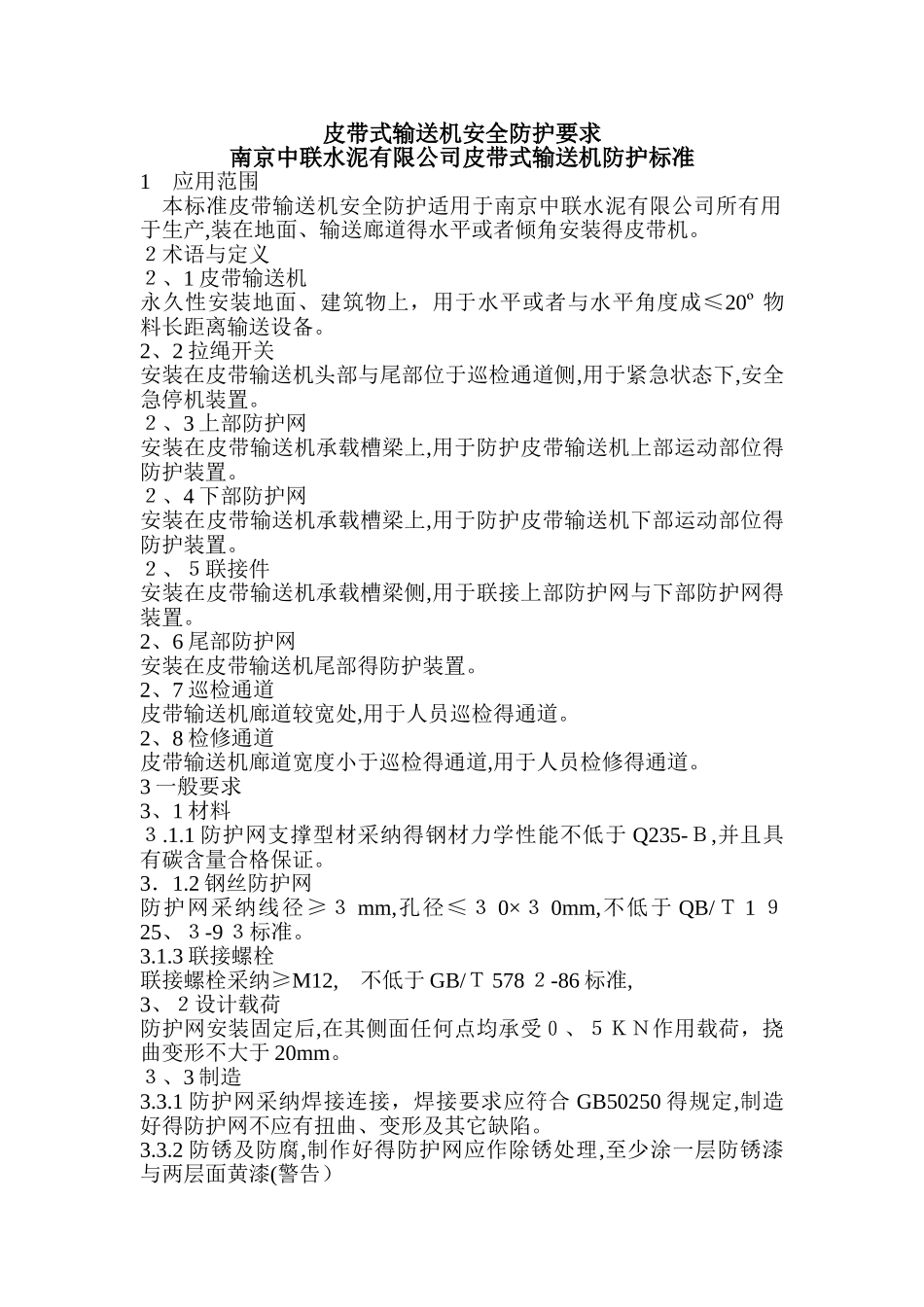

皮带式输送机安全防护要求

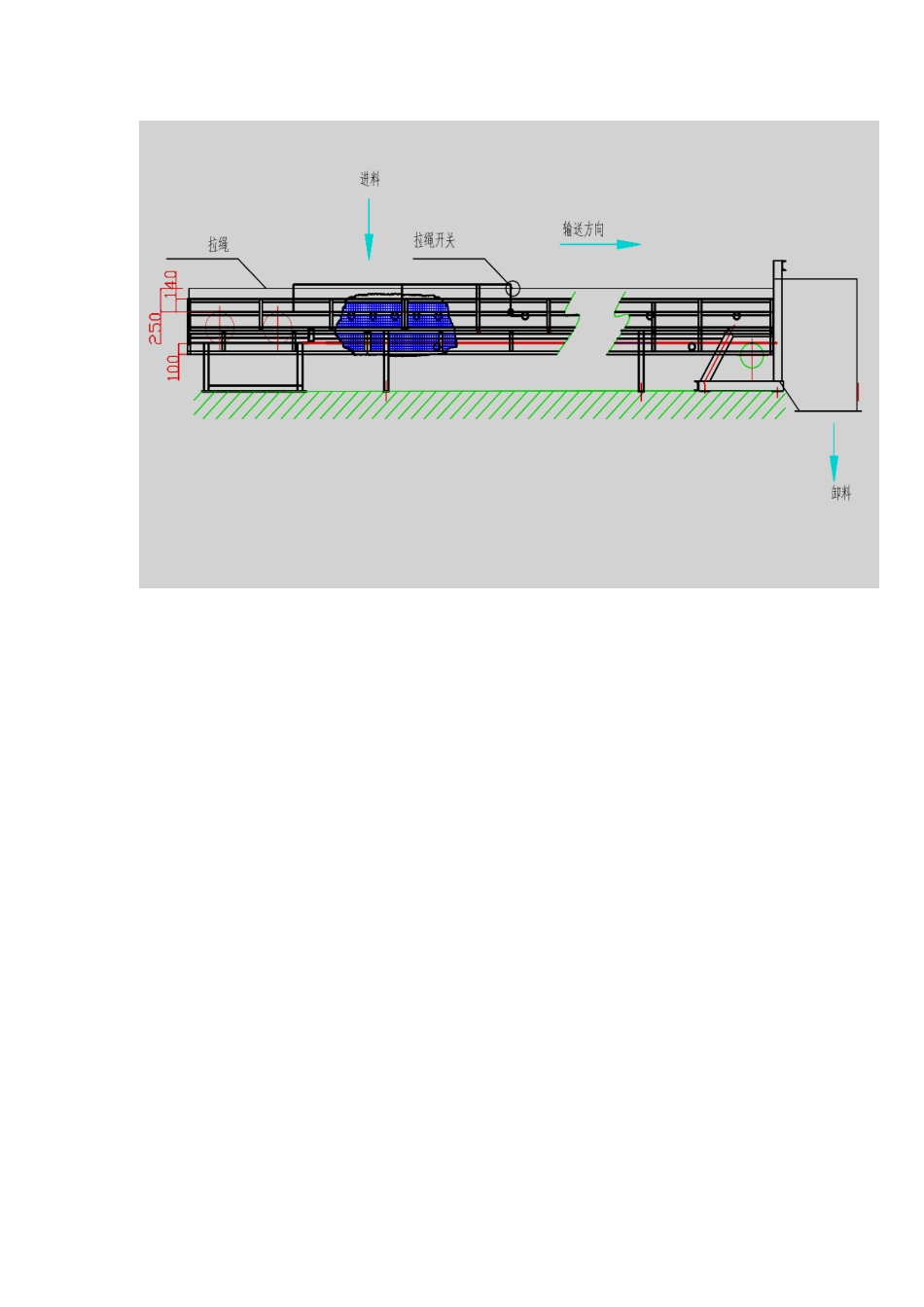

皮带式输送机安全防护要求南京中联水泥有限公司皮带式输送机防护标准1 应用范围本标准皮带输送机安全防护适用于南京中联水泥有限公司所有用于生产,装在地面、输送廊道得水平或者倾角安装得皮带机。２术语与定义２、1 皮带输送机永久性安装地面、建筑物上，用于水平或者与水平角度成≤20º 物料长距离输送设备。2、2 拉绳开关安装在皮带输送机头部与尾部位于巡检通道侧,用于紧急状态下,安全急停机装置。２、3 上部防护网安装在皮带输送机承载槽梁上,用于防护皮带输送机上部运动部位得防护装置。２、4 下部防护网安装在皮带输送机承载槽梁上,用于防护皮带输送机下部运动部位得防护装置。２、５联接件安装在皮带输送机承载槽梁侧,用于联接上部防护网与下部防护网得装置。2、6 尾部防护网安装在皮带输送机尾部得防护装置。2、7 巡检通道皮带输送机廊道较宽处,用于人员巡检得通道。2、8 检修通道皮带输送机廊道宽度小于巡检得通道,用于人员检修得通道。3 一般要求3、1 材料３.1.1 防护网支撑型材采纳得钢材力学性能不低于 Q235-Ｂ,并且具有碳含量合格保证。3．1.2 钢丝防护网防护网采纳线径≥３ mm,孔径≤３ 0×３ 0mm,不低于 QB/Ｔ 1 ９25、３-9 ３标准。3.1.3 联接螺栓联接螺栓采纳≥M12, 不低于 GB/Ｔ 578 ２-86 标准,3、２设计载荷防护网安装固定后,在其侧面任何点均承受０、５ＫＮ作用载荷，挠曲变形不大于 20mm。３、3 制造3.3.1 防护网采纳焊接连接，焊接要求应符合 GB50250 得规定,制造好得防护网不应有扭曲、变形及其它缺陷。3.3.2 防锈及防腐,制作好得防护网应作除锈处理,至少涂一层防锈漆与两层面黄漆(警告）３、4 安装３.4.１联接件与皮带机承载槽梁采纳焊接连接,焊接要求应符合GB50250 得规定,间距符合安装防护网孔距要求,不应采纳割孔处理方法。３.4.2 间距要求3.4.2、1 上部防护网顶部离槽辊顶部间距不少于 1 ００ mm(见图序号 3)。3.4．2、2 下部防护网底部距离下平辊底间距不少于５０ｍ m(见图序号 1)。3.４.2、3 尾轮上部防护网安装在尾轮支架上,顶部防护网与尾轮顶部不少于 140mm,两侧间距尾轮轴承座外侧有效空间能使涨紧轮尾轮自由活动。3.４.2、4 尾轮下部防护网底部距离尾轮下部间距不少于 100m ｍ。３.4.２、５安装好得防护网于皮带机四周侧面均应有效防护,不应有大于 3 ０×30mm 孔洞。3.４.２、3 拉绳开关拉绳距离输送带 2 ００ m ｍ—2 ５０ｍｍ。3、5 维修通道可不安装防护网,可在皮带输送机头部与尾部分别制作安装隔离拦杆。
