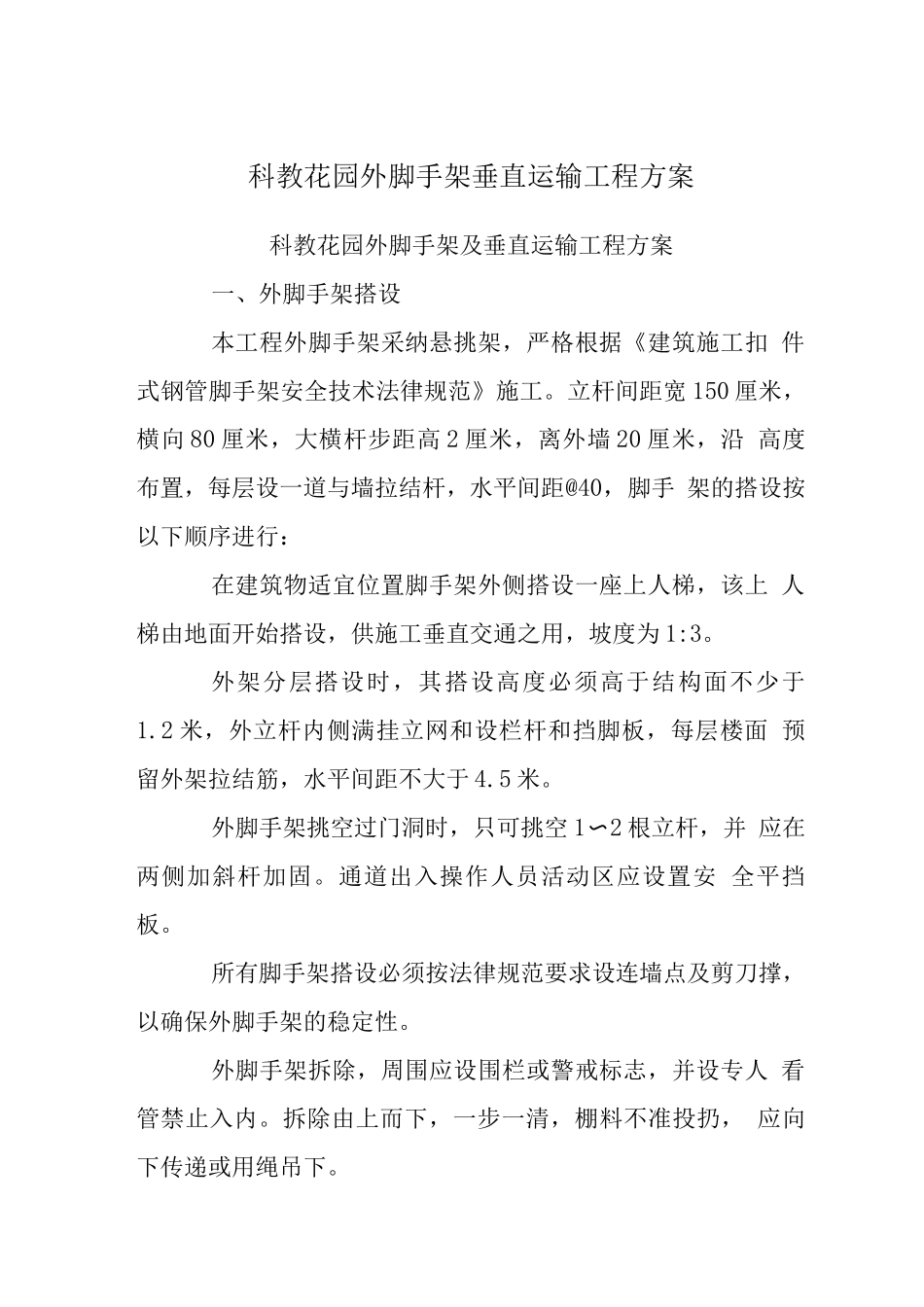

科教花园外脚手架垂直运输工程方案科教花园外脚手架及垂直运输工程方案一、外脚手架搭设本工程外脚手架采纳悬挑架，严格根据《建筑施工扣 件式钢管脚手架安全技术法律规范》施工。立杆间距宽 150 厘米， 横向 80 厘米，大横杆步距高 2 厘米，离外墙 20 厘米，沿 高度布置，每层设一道与墙拉结杆，水平间距@40，脚手 架的搭设按以下顺序进行：在建筑物适宜位置脚手架外侧搭设一座上人梯，该上 人梯由地面开始搭设，供施工垂直交通之用，坡度为 1:3。外架分层搭设时，其搭设高度必须高于结构面不少于 1.2 米，外立杆内侧满挂立网和设栏杆和挡脚板，每层楼面 预留外架拉结筋，水平间距不大于 4.5 米。外脚手架挑空过门洞时，只可挑空 1〜2 根立杆，并 应在两侧加斜杆加固。通道出入操作人员活动区应设置安 全平挡板。所有脚手架搭设必须按法律规范要求设连墙点及剪刀撑， 以确保外脚手架的稳定性。外脚手架拆除，周围应设围栏或警戒标志，并设专人 看管禁止入内。拆除由上而下，一步一清，棚料不准投扔， 应向下传递或用绳吊下。连墙点与脚手架同步拆除，不允许分主面分段拆除， 如确实需要，应在暂不拆除的两端加设连墙点，以保证脚手 架的稳定性。二、外脚手架安全技术措施1、钢管有严重锈蚀、弯曲，压扁或有裂缝的不得使 用，扣件发现有脆裂变形滑脱、滑丝的禁止使用，钢管连接 必须使用排栅夹。2、钢管立柱、横杆的接头应错开接驳，在同一水平 及竖向断面内，接头不得超过 50%。3、钢管立柱、横杆的架设，操作人员应密切配合， 步调协调，架杆稳定，搭设或拆卸时，遇六级以上强风、暴 雨、雷电等影响施工安全时，应该停止高空作业。4、排栅在大风雨后必须检查，如发现下沉、变形等 应立即进行维修，并停止使用。5、所有脚手架搭设必须按法律规范要求设置连墙点及剪 力撑，以确保外脚手架的稳定性。四、垂直运输工程：根据结构及场地条件，本工程设置人货梯 4 台，其平 面布置详见施工平面布置图。为满足施工需要，拟在建筑物 周围安装外附塔吊 1 台，型号 QT80，臂长 55 米，最大起重 力为18kg，可以满足施工垂直运输的要求。具体搭设位置 详《施工平面布置图》。1、基础拟采纳预先在塔吊位置挖桩作为基础结合塔 吊厂家图纸进行设计。2、塔吊安装塔吊基础捣制完成，并作为隐蔽工程验收且砼强度等 级达到 1%后进行塔身的安装，其作业内容是采纳汽车吊机， 以最快速度将塔机安装到能顶升的位置...
