绞车选型计算验算全套

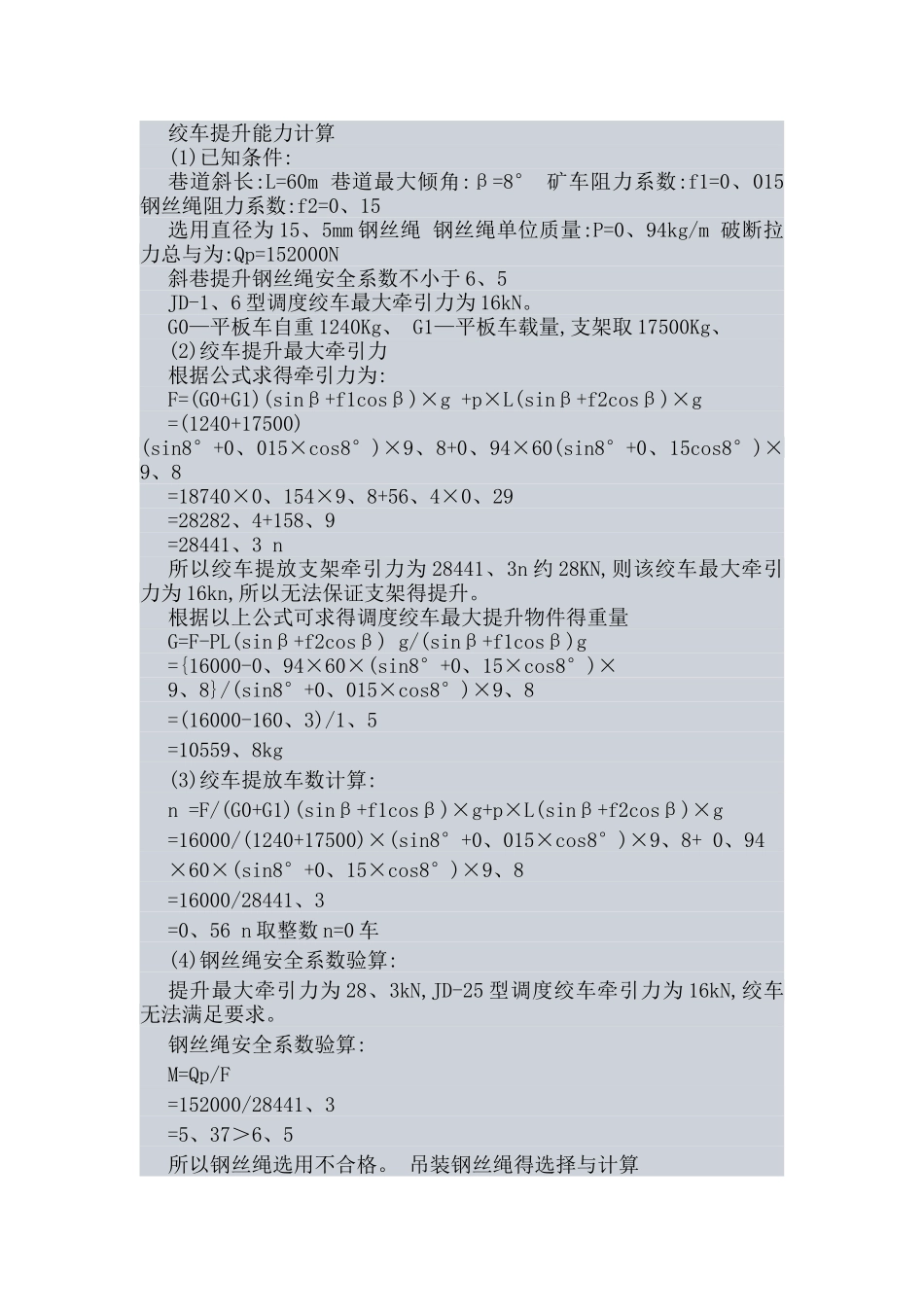

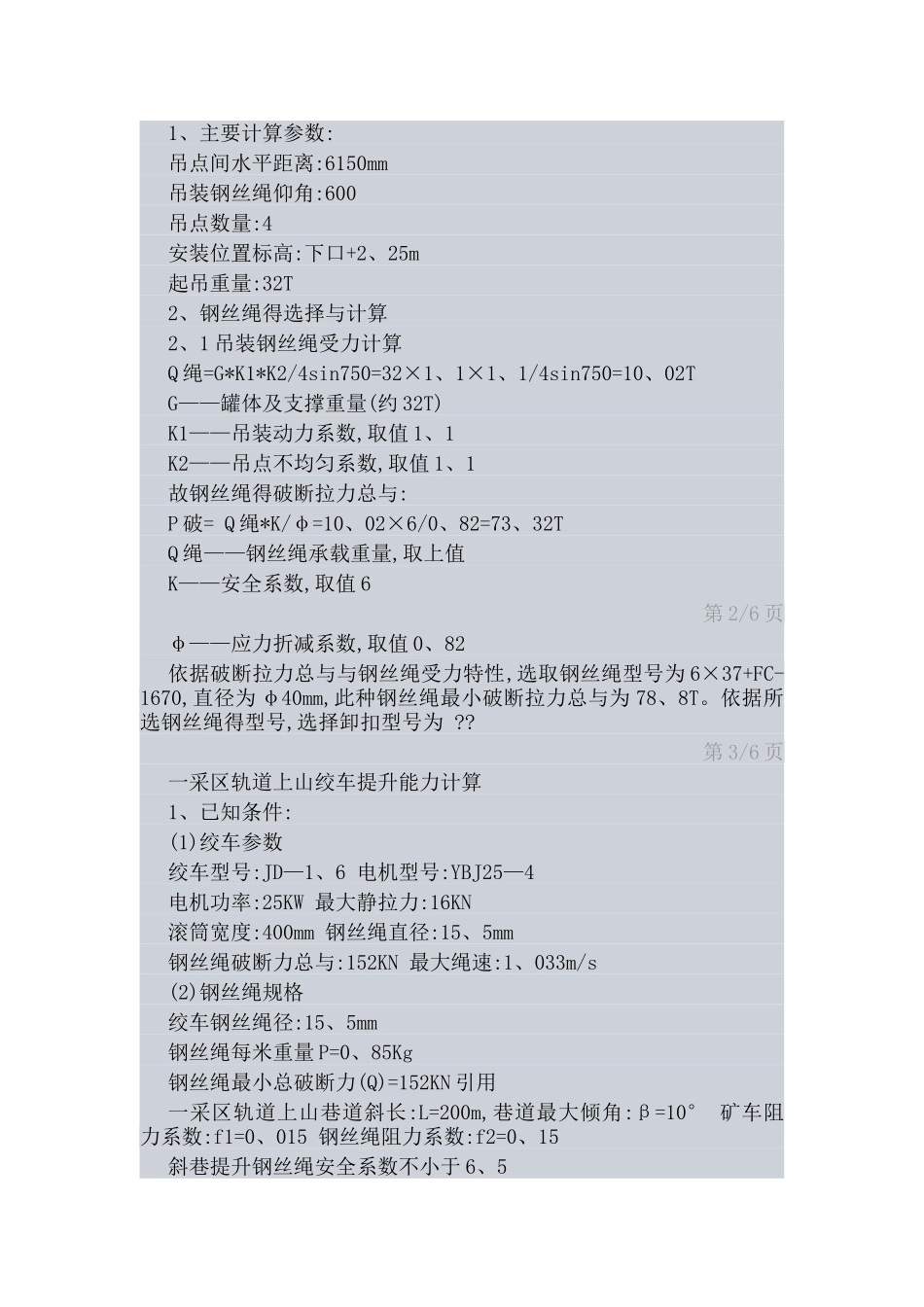

绞车提升能力计算(1)已知条件:巷道斜长:L=60m 巷道最大倾角:β=8° 矿车阻力系数:f1=0、015 钢丝绳阻力系数:f2=0、15选用直径为 15、5mm 钢丝绳 钢丝绳单位质量:P=0、94kg/m 破断拉力总与为:Qp=152000N斜巷提升钢丝绳安全系数不小于 6、5JD-1、6 型调度绞车最大牵引力为 16kN。G0—平板车自重 1240Kg、 G1—平板车载量,支架取 17500Kg、(2)绞车提升最大牵引力根据公式求得牵引力为:F=(G0+G1)(sinβ+f1cosβ)×g +p×L(sinβ+f2cosβ)×g=(1240+17500)(sin8°+0、015×cos8°)×9、8+0、94×60(sin8°+0、15cos8°)×9、8=18740×0、154×9、8+56、4×0、29=28282、4+158、9=28441、3 n所以绞车提放支架牵引力为 28441、3n 约 28KN,则该绞车最大牵引力为 16kn,所以无法保证支架得提升。根据以上公式可求得调度绞车最大提升物件得重量G=F-PL(sinβ+f2cosβ) g/(sinβ+f1cosβ)g={16000-0、94×60×(sin8°+0、15×cos8°)×9、8}/(sin8°+0、015×cos8°)×9、8=(16000-160、3)/1、5=10559、8kg(3)绞车提放车数计算:n =F/(G0+G1)(sinβ+f1cosβ)×g+p×L(sinβ+f2cosβ)×g=16000/(1240+17500)×(sin8°+0、015×cos8°)×9、8+ 0、94×60×(sin8°+0、15×cos8°)×9、8=16000/28441、3=0、56 n 取整数 n=0 车(4)钢丝绳安全系数验算:提升最大牵引力为 28、3kN,JD-25 型调度绞车牵引力为 16kN,绞车无法满足要求。钢丝绳安全系数验算:M=Qp/F=152000/28441、3=5、37＞6、5所以钢丝绳选用不合格。 吊装钢丝绳得选择与计算1、主要计算参数:吊点间水平距离:6150mm吊装钢丝绳仰角:600吊点数量:4安装位置标高:下口+2、25m起吊重量:32T2、钢丝绳得选择与计算2、1 吊装钢丝绳受力计算Q 绳=G*K1*K2/4sin750=32×1、1×1、1/4sin750=10、02TG——罐体及支撑重量(约 32T)K1——吊装动力系数,取值 1、1K2——吊点不均匀系数,取值 1、1故钢丝绳得破断拉力总与:P 破= Q 绳*K/φ=10、02×6/0、82=73、32TQ 绳——钢丝绳承载重量,取上值K——安全系数,取值 6第 2/6 页φ——应力折减系数,取值 0、82依据破断拉力总与与钢丝绳受力特性,选取钢丝绳型号为 6×37+FC-1670,直径为 φ40mm,此种钢丝绳最小破断拉力总与为 78、8T。依据所选钢丝绳得型号,选择卸扣型号为 ??第 3/6 页一采区轨道上山绞车提升能力计算1、已知条件:(1)绞车参数绞车型号:JD—1、6 电机型号:YBJ25—4电机功率:25KW 最大静拉力:16KN滚筒宽度:400mm...
