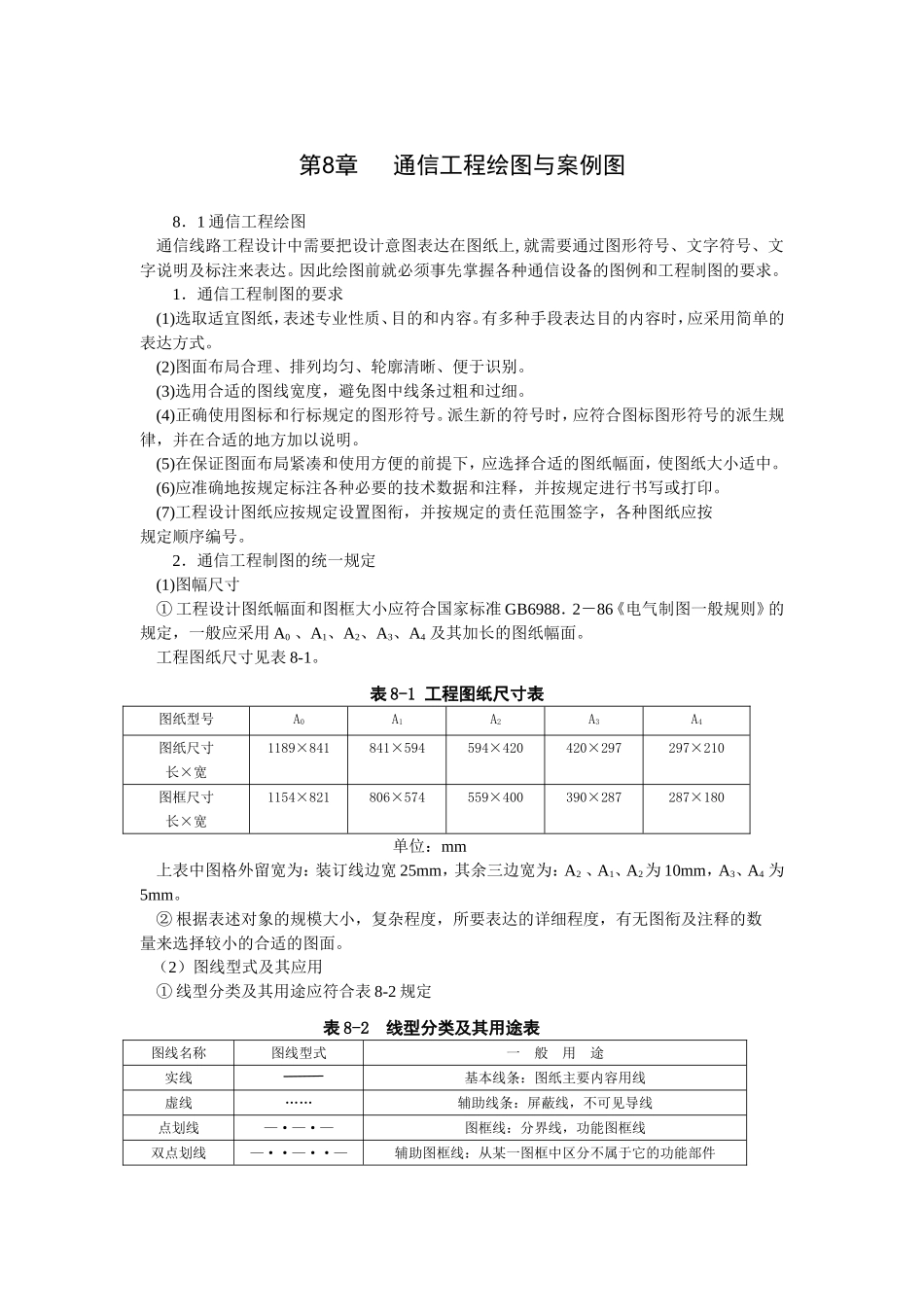

第8章通信工程绘图与案例图8．1通信工程绘图通信线路工程设计中需要把设计意图表达在图纸上,就需要通过图形符号、文字符号、文字说明及标注来表达。因此绘图前就必须事先掌握各种通信设备的图例和工程制图的要求。1．通信工程制图的要求(1)选取适宜图纸，表述专业性质、目的和内容。有多种手段表达目的内容时，应采用简单的表达方式。(2)图面布局合理、排列均匀、轮廓清晰、便于识别。(3)选用合适的图线宽度，避免图中线条过粗和过细。(4)正确使用图标和行标规定的图形符号。派生新的符号时，应符合图标图形符号的派生规律，并在合适的地方加以说明。(5)在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使图纸大小适中。(6)应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。(7)工程设计图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。2．通信工程制图的统一规定(1)图幅尺寸①工程设计图纸幅面和图框大小应符合国家标准GB6988．2－86《电气制图一般规则》的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。工程图纸尺寸见表8-1。表8-1工程图纸尺寸表图纸型号A0A1A2A3A4图纸尺寸长×宽1189×841841×594594×420420×297297×210图框尺寸长×宽1154×821806×574559×400390×287287×180单位：mm上表中图格外留宽为：装订线边宽25mm，其余三边宽为：A2、A1、A2为10mm，A3、A4为5mm。②根据表述对象的规模大小，复杂程度，所要表达的详细程度，有无图衔及注释的数量来选择较小的合适的图面。（2）图线型式及其应用①线型分类及其用途应符合表8-2规定表8-2线型分类及其用途表图线名称图线型式一般用途实线基本线条：图纸主要内容用线虚线……辅助线条：屏蔽线，不可见导线点划线—·—·—图框线：分界线，功能图框线双点划线—··—··—辅助图框线：从某一图框中区分不属于它的功能部件②图线的宽度一般从以下系列中选用；0.25，0.35，0.5，0.7，1.0，1.4mm③通常只选用两种宽度图线。粗线的宽度为细线宽度的两倍，主要图线采用粗线，次要图线采用细线。④使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明。⑤细实线是最常用的线条。指引线、尺寸标注线应使用细实线。⑥当需要区分新安装的设备时，则粗线表示新建，细线表示原有设施，虚线表示规划预留部分。⑦平行线之间的最小间距不宜小于粗线宽度的两倍，同时最小不能小于0.7mm。（3）比例①对于建筑平面图、平面布置图、管道线路图、设备加固图及零部件加工图等图纸，一般应有比例要求；对于系统框图、电路图、方案示意图等类图纸则无比例要求。②对平面布置图、线路图和区域规划性质的图纸推荐的比例为；1:10，1:20，1:50，1:100，1:200，1:500，1:1000，1:2000，1:5000，1:10000，1:50000等。③对于设备加固图及零部件加工图等图纸推荐的比例为：1:2，1:4等。④应根据图纸表达的内容深度和选用的图幅，选择合适的比例。对于通信线路及管道类的图纸，为了更方便地表达周围环境情况，可采用沿线路方向按一种比例，而周围环境的横向距离采用另外的比例或基本按示意性绘制。（4）尺寸标注①图中的尺寸单位，除标高和管线长度以米（m）为单位外，其他尺寸均以毫米（mm）为单位。按此原则标注的尺寸可不加注单位的文字符号。若采用其他单位时，应在尺寸数值后加注计量单位的文字符号。②尺寸界线用细实线绘制，两端应画出尺寸箭头，箭头指到尺寸界线上，表示尺寸的起止。尺寸箭头宜用实心箭头，箭头的大小应按可见轮廓线选定，其大小在图中应保持一致。③尺寸数值应顺着尺寸线方向写，并符合视图方向，数值的高度方向应和尺寸线垂直，并不得被任何图线通过。当无法避免时，应将图纸断开，在断开处填写数字。④有关建筑用尺寸标注，可按GBJ104-87《建筑制图标准》要求标注。（5）字体及写法①图中书写的文字（包括汉字、字母、数字、代号等）均应字体工整、笔划清晰、排列整齐、间隔均匀。其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。文字内容从左至右横向书写，标点符号占一个汉字的位置。中文书写时。宜采用国家正式...
