肖楼分水口门电动葫芦安装施工方案

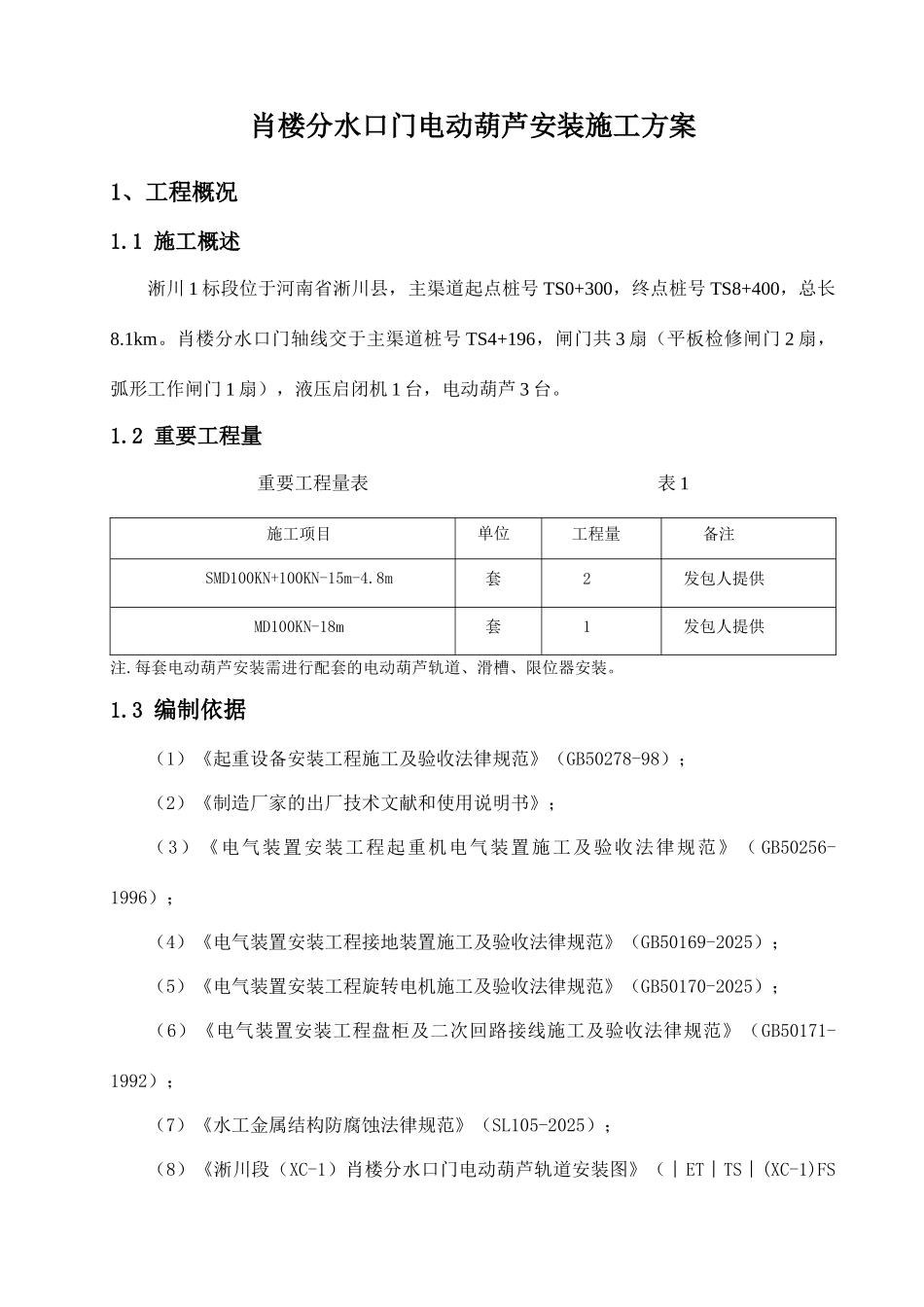

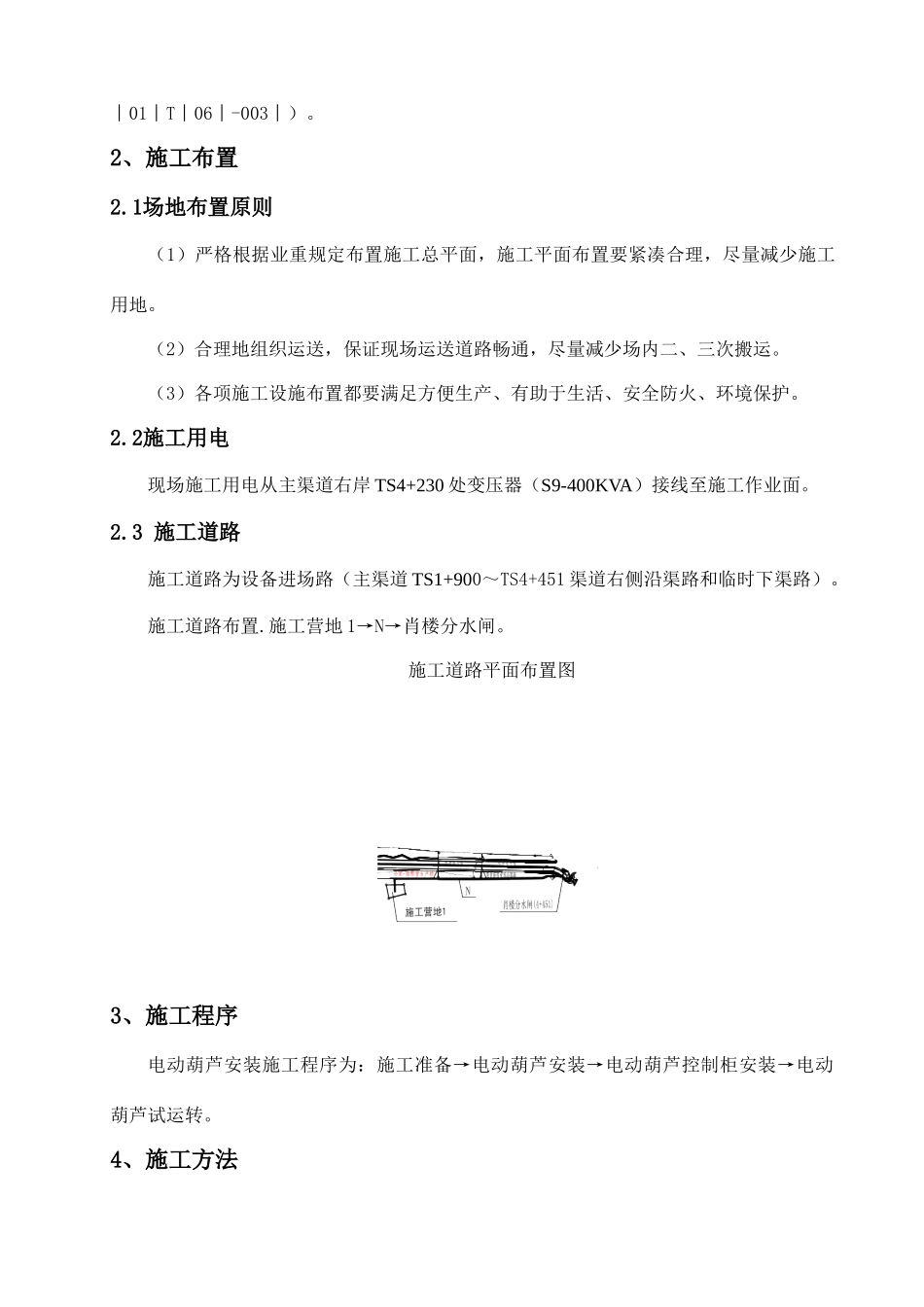

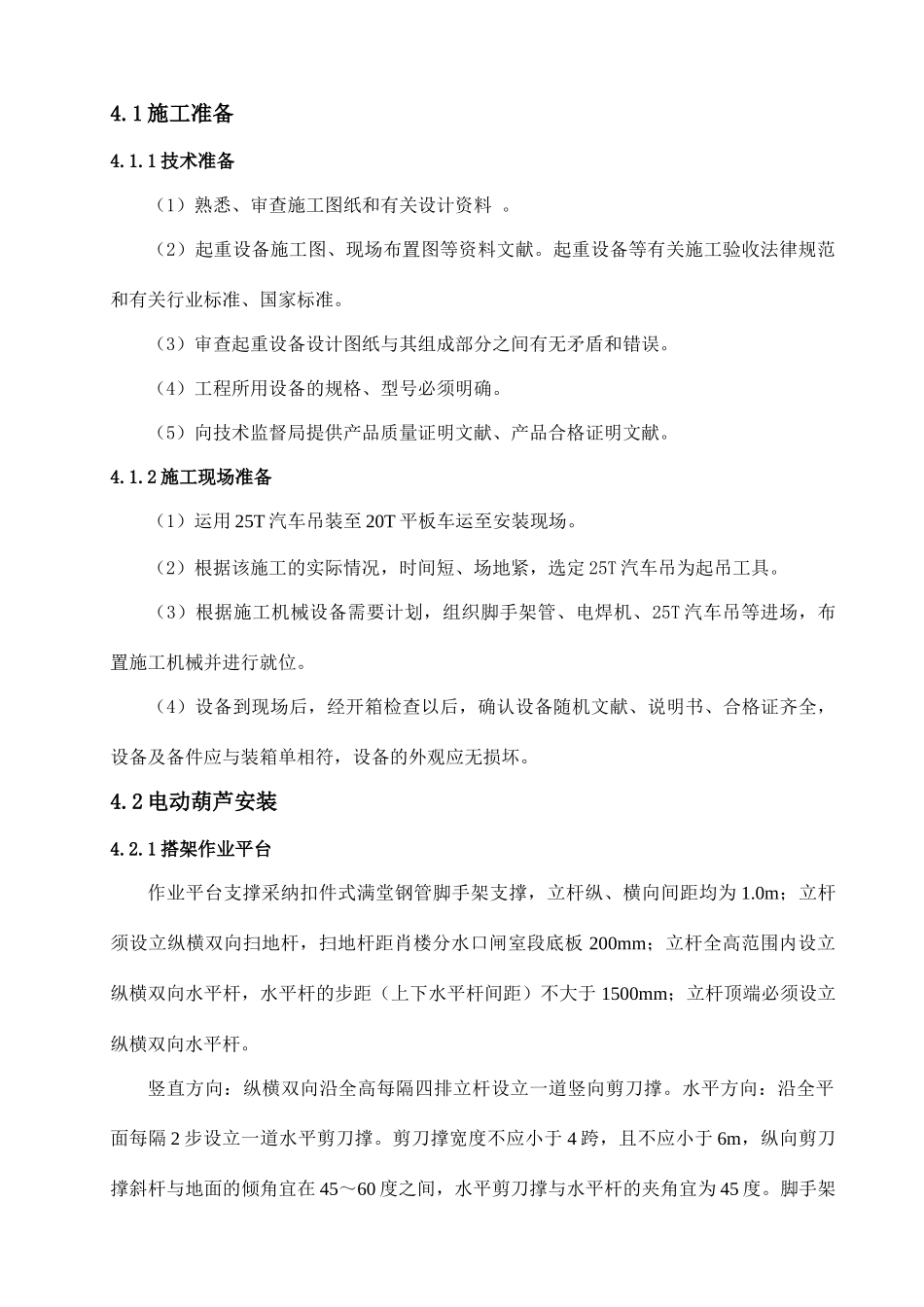

肖楼分水口门电动葫芦安装施工方案1、工程概况1.1 施工概述淅川 1 标段位于河南省淅川县，主渠道起点桩号 TS0+300，终点桩号 TS8+400，总长8.1km。肖楼分水口门轴线交于主渠道桩号 TS4+196，闸门共 3 扇（平板检修闸门 2 扇，弧形工作闸门 1 扇），液压启闭机 1 台，电动葫芦 3 台。1.2 重要工程量重要工程量表 表 1施工项目单位工程量备注SMD100KN+100KN-15m-4.8m套2发包人提供MD100KN-18m套1发包人提供注.每套电动葫芦安装需进行配套的电动葫芦轨道、滑槽、限位器安装。1.3 编制依据（1）《起重设备安装工程施工及验收法律规范》（GB50278-98）；（2）《制造厂家的出厂技术文献和使用说明书》；（3）《电气装置安装工程起重机电气装置施工及验收法律规范》（ GB50256-1996）；（4）《电气装置安装工程接地装置施工及验收法律规范》（GB50169-2025）； （5）《电气装置安装工程旋转电机施工及验收法律规范》（GB50170-2025）；（6）《电气装置安装工程盘柜及二次回路接线施工及验收法律规范》（GB50171-1992）；（7）《水工金属结构防腐蚀法律规范》（SL105-2025）；（8）《淅川段（XC-1）肖楼分水口门电动葫芦轨道安装图》（︱ET︱TS︱(XC-1)FS︱01︱T︱06︱-003︱）。2、施工布置2.1场地布置原则（1）严格根据业重规定布置施工总平面，施工平面布置要紧凑合理，尽量减少施工用地。（2）合理地组织运送，保证现场运送道路畅通，尽量减少场内二、三次搬运。（3）各项施工设施布置都要满足方便生产、有助于生活、安全防火、环境保护。2.2施工用电现场施工用电从主渠道右岸 TS4+230 处变压器（S9-400KVA）接线至施工作业面。2.3 施工道路施工道路为设备进场路（主渠道 TS1+900～TS4+451 渠道右侧沿渠路和临时下渠路）。施工道路布置.施工营地 1→N→肖楼分水闸。施工道路平面布置图3、施工程序电动葫芦安装施工程序为：施工准备→电动葫芦安装→电动葫芦控制柜安装→电动葫芦试运转。4、施工方法4.1 施工准备 4.1.1 技术准备（1）熟悉、审查施工图纸和有关设计资料 。（2）起重设备施工图、现场布置图等资料文献。起重设备等有关施工验收法律规范和有关行业标准、国家标准。 （3）审查起重设备设计图纸与其组成部分之间有无矛盾和错误。 （4）工程所用设备的规格、型号必须明确。（5）向技术监督局提供产品质量证明文献、产品合格证明文献。4.1.2 施工现场准备（1）运用 25T 汽车吊装至 20T 平板车运至安装...
