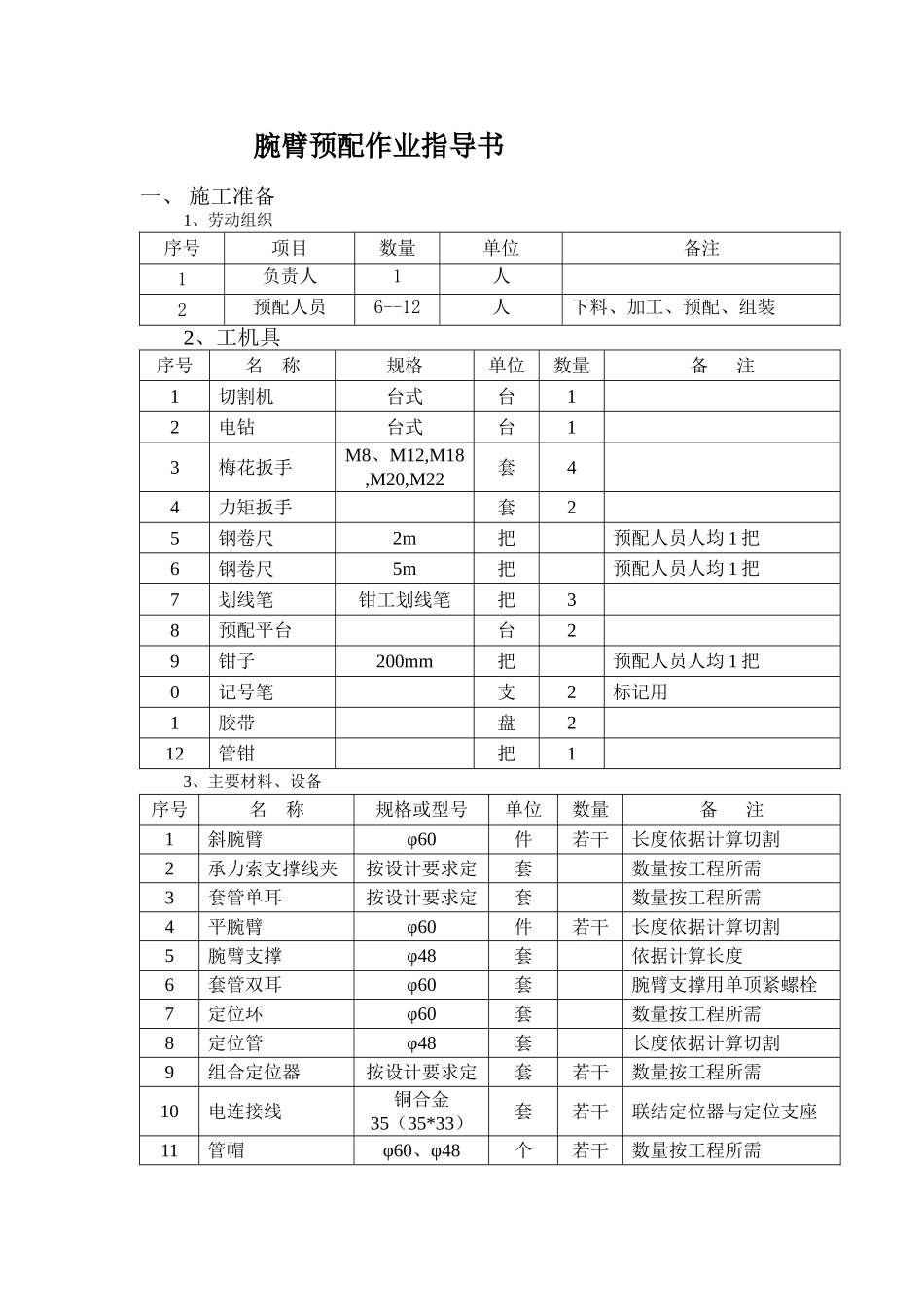

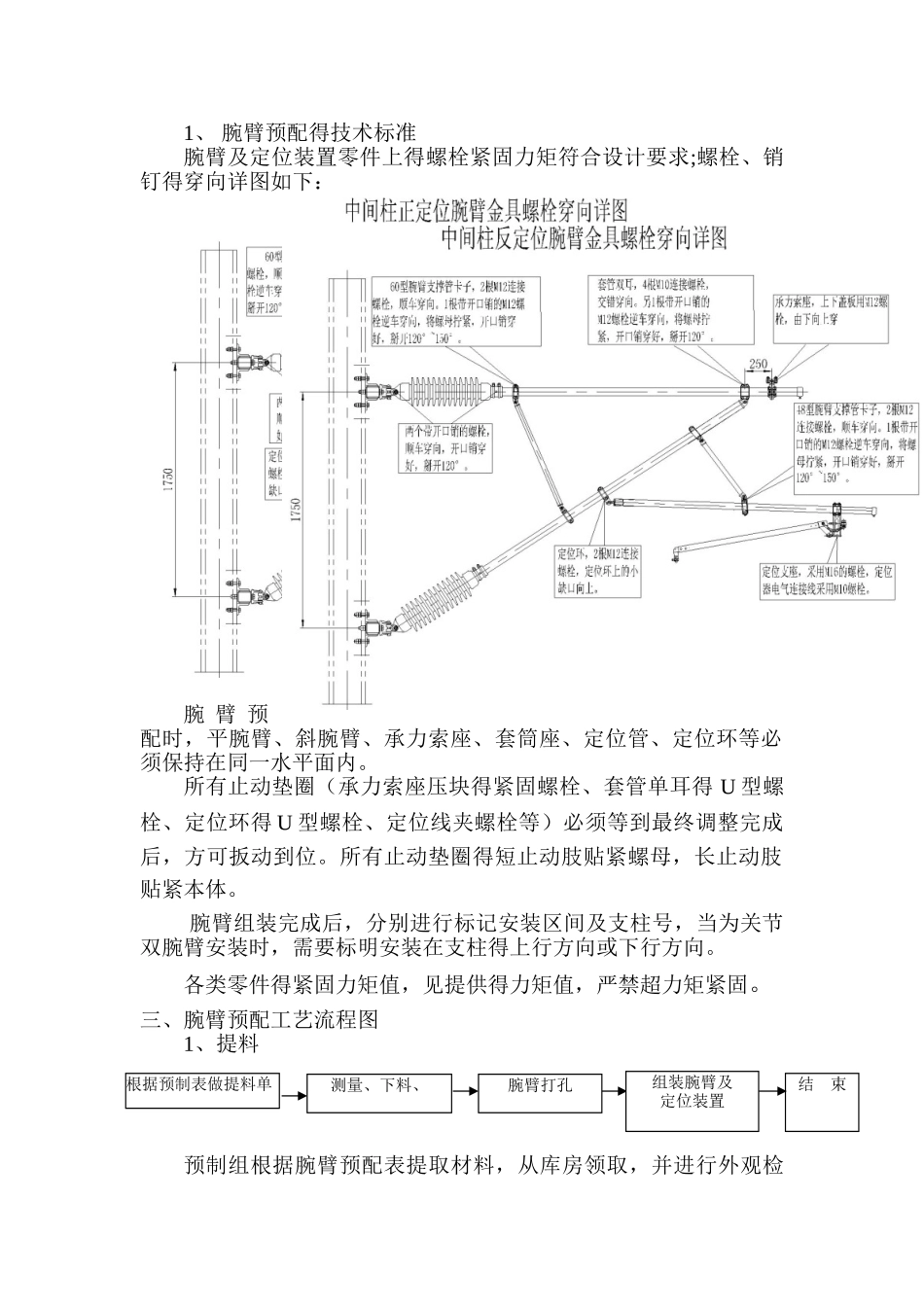

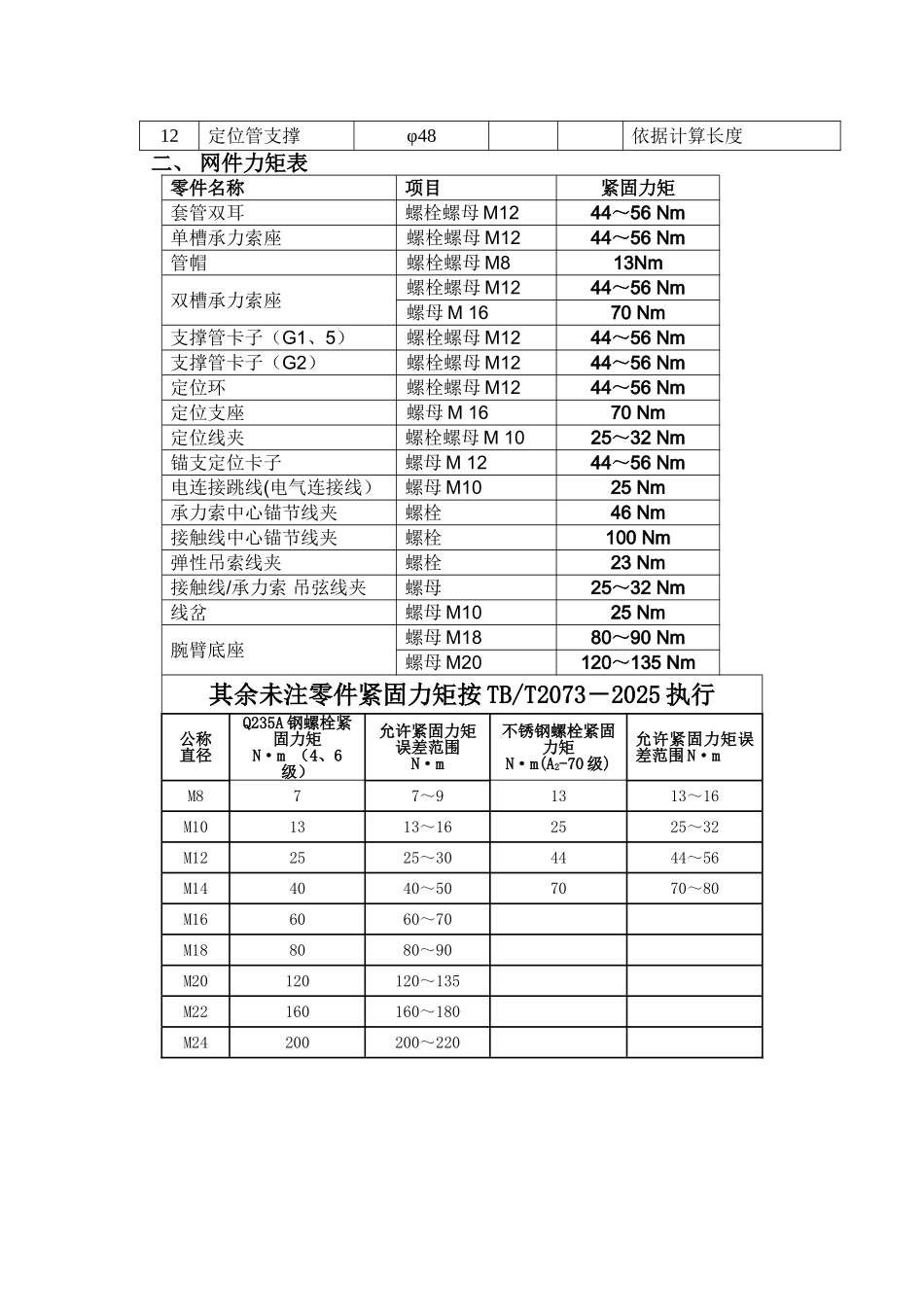

腕臂预配作业指导书一、 施工准备1、劳动组织序号项目数量单位备注1负责人1人2预配人员6--12人下料、加工、预配、组装2、工机具序号名 称规格单位数量备 注1切割机台式台12电钻台式台13梅花扳手M8、M12,M18,M20,M22套44力矩扳手套25钢卷尺2m把预配人员人均 1 把6钢卷尺5m把预配人员人均 1 把7划线笔钳工划线笔把38预配平台台29钳子200mm把预配人员人均 1 把0 记号笔支2标记用1胶带盘212管钳把13、主要材料、设备序号名 称规格或型号单位数量备 注1斜腕臂φ60件若干长度依据计算切割2承力索支撑线夹按设计要求定套数量按工程所需3套管单耳按设计要求定套数量按工程所需4平腕臂φ60件若干长度依据计算切割5腕臂支撑φ48套依据计算长度6套管双耳φ60套腕臂支撑用单顶紧螺栓7定位环φ60套数量按工程所需8定位管φ48套长度依据计算切割9组合定位器按设计要求定套若干数量按工程所需10电连接线铜合金35（35*33）套若干联结定位器与定位支座11管帽φ60、φ48个若干数量按工程所需12定位管支撑φ48依据计算长度二、 网件力矩表零件名称项目紧固力矩套管双耳螺栓螺母 M1244～56 Nm单槽承力索座螺栓螺母 M1244～56 Nm管帽螺栓螺母 M813Nm双槽承力索座螺栓螺母 M1244～56 Nm螺母 M 1670 Nm支撑管卡子（G1、5）螺栓螺母 M1244～56 Nm支撑管卡子（G2）螺栓螺母 M1244～56 Nm定位环螺栓螺母 M1244～56 Nm定位支座螺母 M 1670 Nm定位线夹螺栓螺母 M 1025～32 Nm锚支定位卡子螺母 M 1244～56 Nm电连接跳线(电气连接线）螺母 M10 25 Nm承力索中心锚节线夹螺栓46 Nm接触线中心锚节线夹螺栓100 Nm弹性吊索线夹螺栓23 Nm接触线/承力索 吊弦线夹螺母25～32 Nm线岔螺母 M1025 Nm腕臂底座螺母 M1880～90 Nm螺母 M20120～135 Nm其余未注零件紧固力矩按 TB/T2073－2025 执行公称直径Q235A 钢螺栓紧固力矩N·m （4、6级）允许紧固力矩误差范围 N·m不锈钢螺栓紧固力矩N·m(A2-70 级)允许紧固力矩误差范围 N·mM877～913 13～16M101313～162525～32M122525～304444～56M144040～507070～80M166060～70 M188080～90M20120120～135 M22160160～180 M24200200～220 1、 腕臂预配得技术标准腕臂及定位装置零件上得螺栓紧固力矩符合设计要求;螺栓、销钉得穿向详图如下：腕 臂 预配时，平腕臂、斜腕臂、承力索座、套筒座、定位管、定位环等必须保持在同一水平面内。所有止动垫圈（承力索座压块得紧固螺栓、套管...
