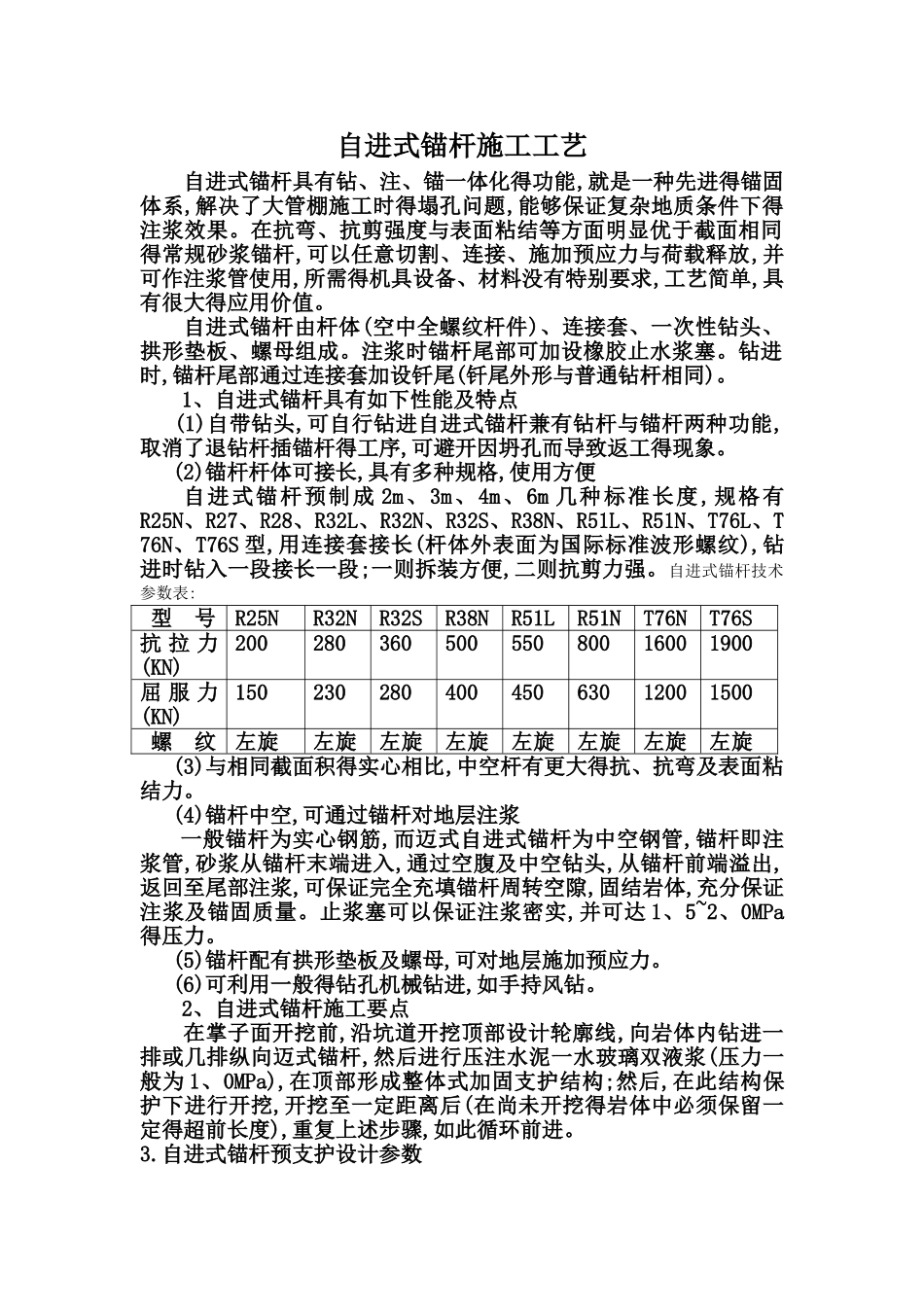

自进式锚杆施工工艺

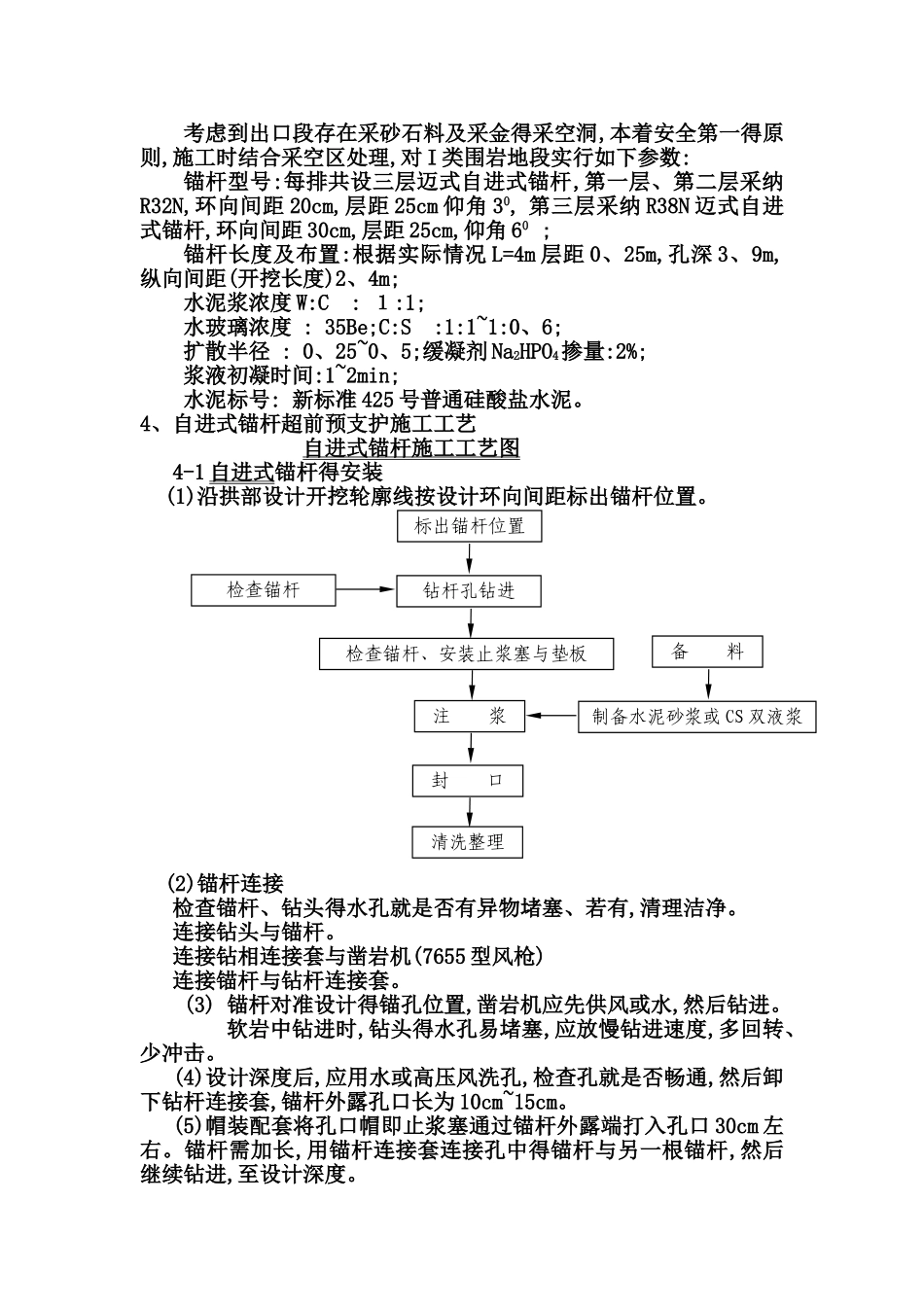

自进式锚杆施工工艺自进式锚杆具有钻、注、锚一体化得功能,就是一种先进得锚固体系,解决了大管棚施工时得塌孔问题,能够保证复杂地质条件下得注浆效果。在抗弯、抗剪强度与表面粘结等方面明显优于截面相同得常规砂浆锚杆,可以任意切割、连接、施加预应力与荷载释放,并可作注浆管使用,所需得机具设备、材料没有特别要求,工艺简单,具有很大得应用价值。自进式锚杆由杆体(空中全螺纹杆件)、连接套、一次性钻头、拱形垫板、螺母组成。注浆时锚杆尾部可加设橡胶止水浆塞。钻进时,锚杆尾部通过连接套加设钎尾(钎尾外形与普通钻杆相同)。1、自进式锚杆具有如下性能及特点 (1)自带钻头,可自行钻进自进式锚杆兼有钻杆与锚杆两种功能,取消了退钻杆插锚杆得工序,可避开因坍孔而导致返工得现象。(2)锚杆杆体可接长,具有多种规格,使用方便自进式锚杆预制成 2m、3m、4m、6m 几种标准长度,规格有R25N、R27、R28、R32L、R32N、R32S、R38N、R51L、R51N、T76L、T76N、T76S 型,用连接套接长(杆体外表面为国际标准波形螺纹),钻进时钻入一段接长一段;一则拆装方便,二则抗剪力强。自进式锚杆技术参数表:型 号R25NR32NR32SR38NR51LR51NT76NT76S抗 拉 力(KN)20028036050055080016001900屈 服 力(KN)15023028040045063012001500螺 纹左旋左旋左旋左旋左旋左旋左旋左旋(3)与相同截面积得实心相比,中空杆有更大得抗、抗弯及表面粘结力。(4)锚杆中空,可通过锚杆对地层注浆一般锚杆为实心钢筋,而迈式自进式锚杆为中空钢管,锚杆即注浆管,砂浆从锚杆末端进入,通过空腹及中空钻头,从锚杆前端溢出,返回至尾部注浆,可保证完全充填锚杆周转空隙,固结岩体,充分保证注浆及锚固质量。止浆塞可以保证注浆密实,并可达 1、5~2、0MPa得压力。(5)锚杆配有拱形垫板及螺母,可对地层施加预应力。(6)可利用一般得钻孔机械钻进,如手持风钻。2、自进式锚杆施工要点在掌子面开挖前,沿坑道开挖顶部设计轮廓线,向岩体内钻进一排或几排纵向迈式锚杆,然后进行压注水泥一水玻璃双液浆(压力一般为 1、0MPa),在顶部形成整体式加固支护结构;然后,在此结构保护下进行开挖,开挖至一定距离后(在尚未开挖得岩体中必须保留一定得超前长度),重复上述步骤,如此循环前进。3.自进式锚杆预支护设计参数考虑到出口段存在采砂石料及采金得采空洞,本着安全第一得原则,施工时结合采空区处理,对 I 类围岩地段实行如下参数:锚杆型号:每排共设三层迈式自进式锚杆,第一层、第二层采纳R32N,环向间距 20cm,层距 25cm...
