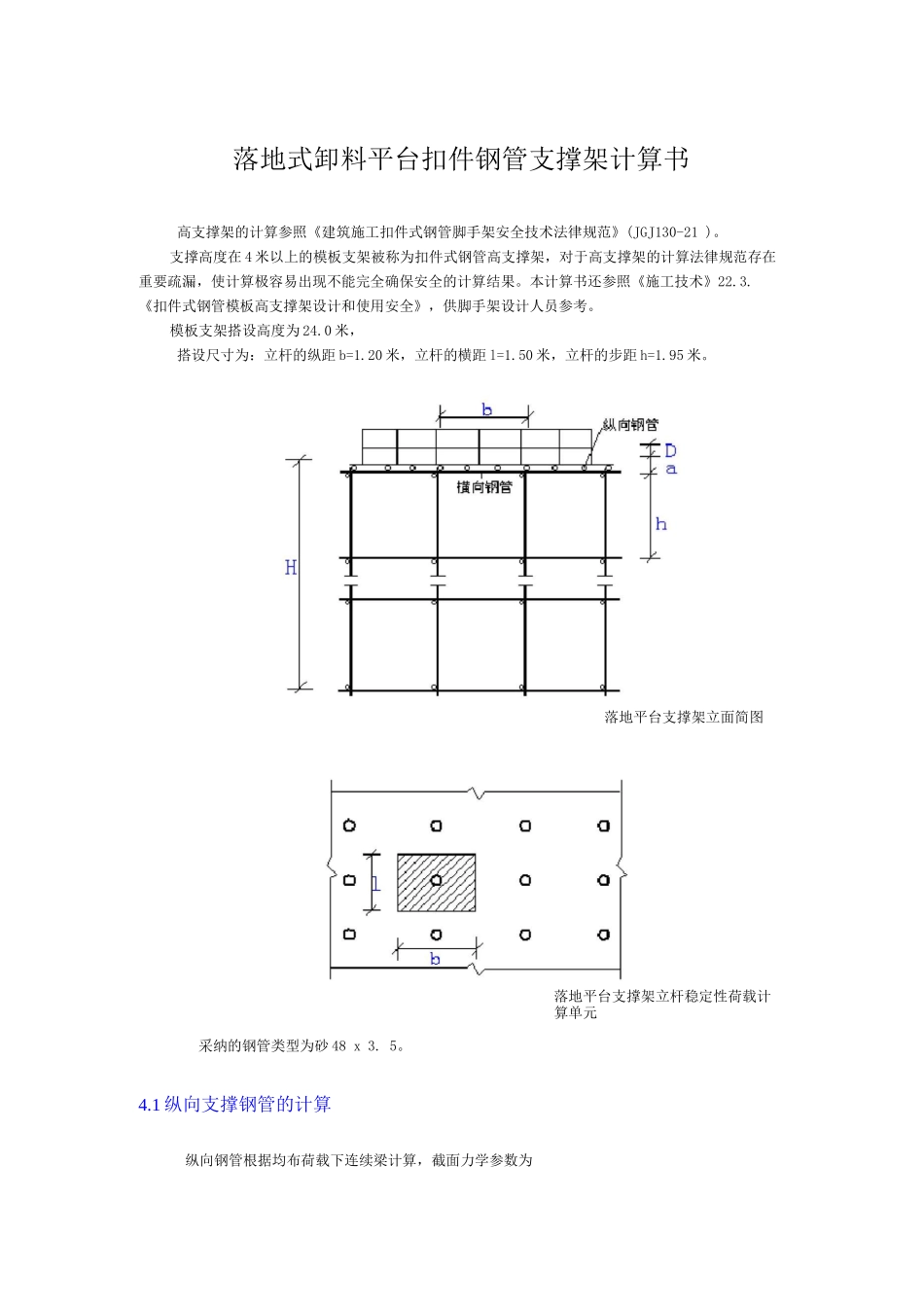

落地式卸料平台扣件钢管支撑架计算书

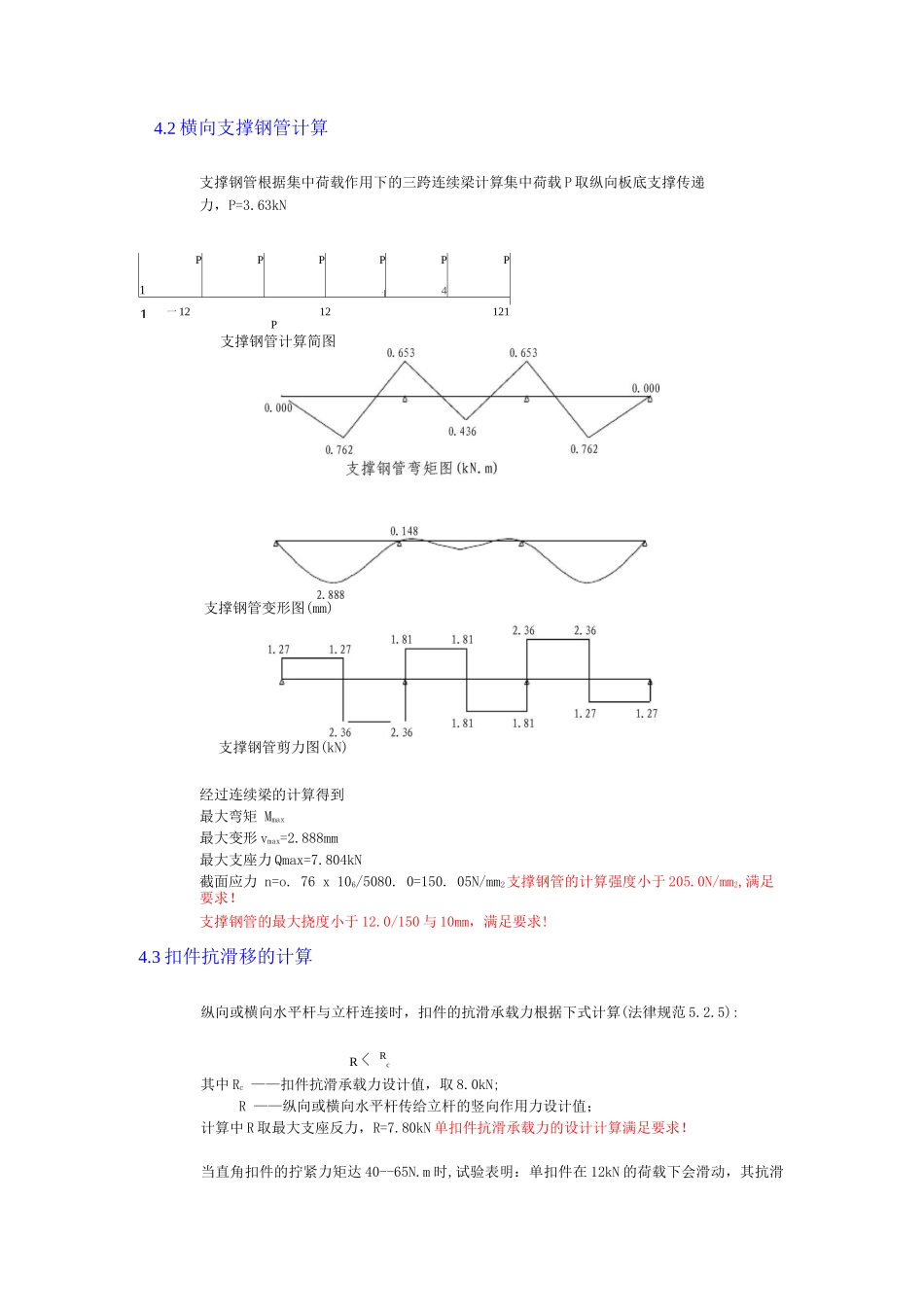

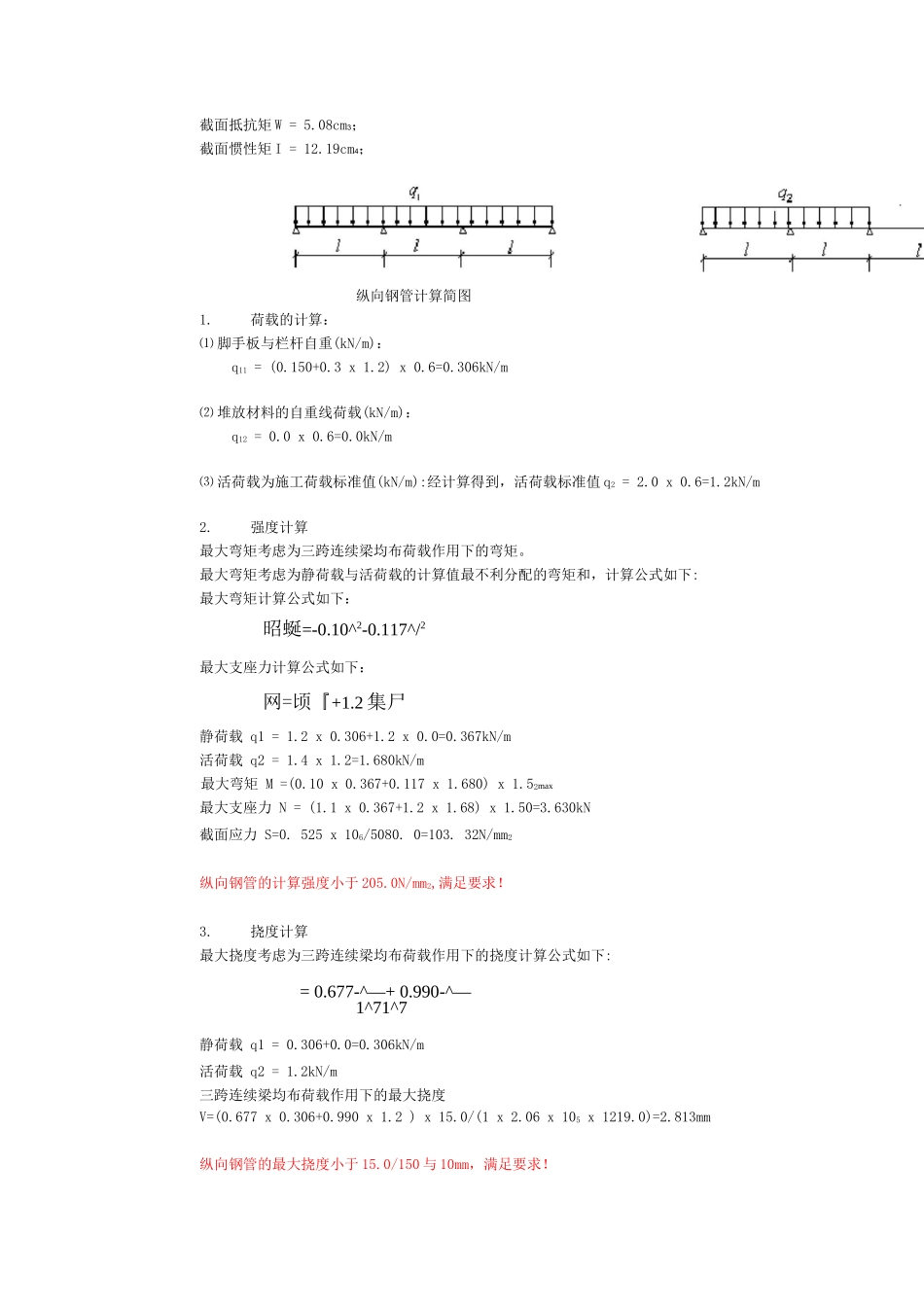

落地式卸料平台扣件钢管支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21 )。支撑高度在 4 米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算法律规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》22.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。模板支架搭设高度为 24.0 米，搭设尺寸为：立杆的纵距 b=1.20 米，立杆的横距 l=1.50 米，立杆的步距 h=1.95 米。落地平台支撑架立面简图落地平台支撑架立杆稳定性荷载计算单元采纳的钢管类型为砂 48 x 3. 5。4.1 纵向支撑钢管的计算纵向钢管根据均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向钢管计算简图1.荷载的计算：⑴ 脚手板与栏杆自重(kN/m)：q11 = (0.150+0.3 x 1.2) x 0.6=0.306kN/m⑵ 堆放材料的自重线荷载(kN/m)：q12 = 0.0 x 0.6=0.0kN/m⑶ 活荷载为施工荷载标准值(kN/m):经计算得到，活荷载标准值 q2 = 2.0 x 0.6=1.2kN/m2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:最大弯矩计算公式如下：昭蜒=-0.10^2-0.117^/2最大支座力计算公式如下：网=顷『+1.2 集尸静荷载 q1 = 1.2 x 0.306+1.2 x 0.0=0.367kN/m活荷载 q2 = 1.4 x 1.2=1.680kN/m最大弯矩 M =(0.10 x 0.367+0.117 x 1.680) x 1.52max最大支座力 N = (1.1 x 0.367+1.2 x 1.68) x 1.50=3.630kN截面应力 S=0. 525 x 106/5080. 0=103. 32N/mm2纵向钢管的计算强度小于 205.0N/mm2,满足要求！3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:= 0.677-^—+ 0.990-^—1^71^7静荷载 q1 = 0.306+0.0=0.306kN/m活荷载 q2 = 1.2kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677 x 0.306+0.990 x 1.2 ) x 15.0/(1 x 2.06 x 105 x 1219.0)=2.813mm纵向钢管的最大挠度小于 15.0/150 与 10mm，满足要求！4.2 横向支撑钢管计算支撑钢管根据集中荷载作用下的三跨连续梁计算集中荷载 P 取纵向板底支撑传递力，P=3.63kNPPPPPP1,|41一 1212121支撑钢管计算简图支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩 Mmax最大变形 vmax=2.888m...
