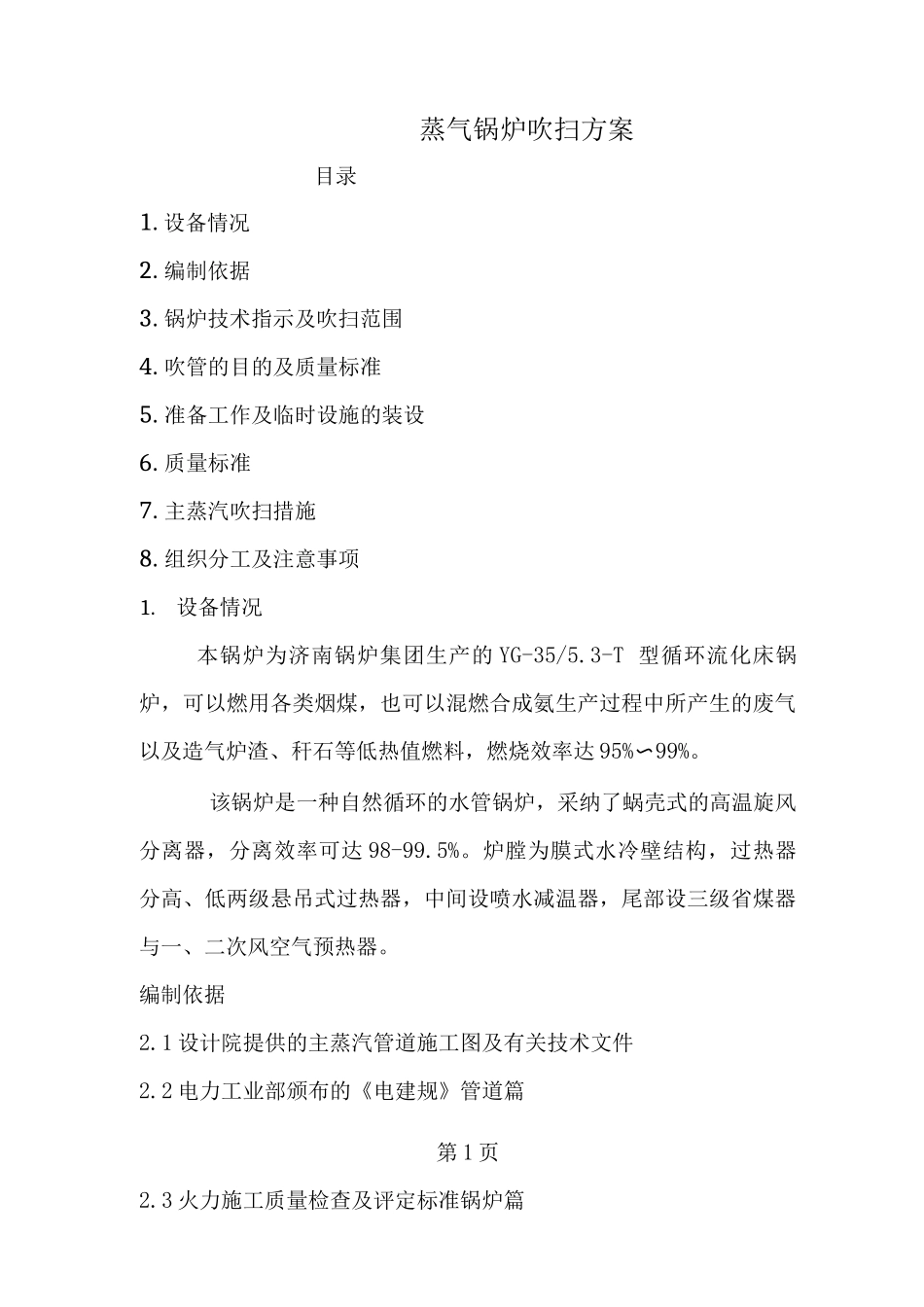

蒸气锅炉吹扫方案

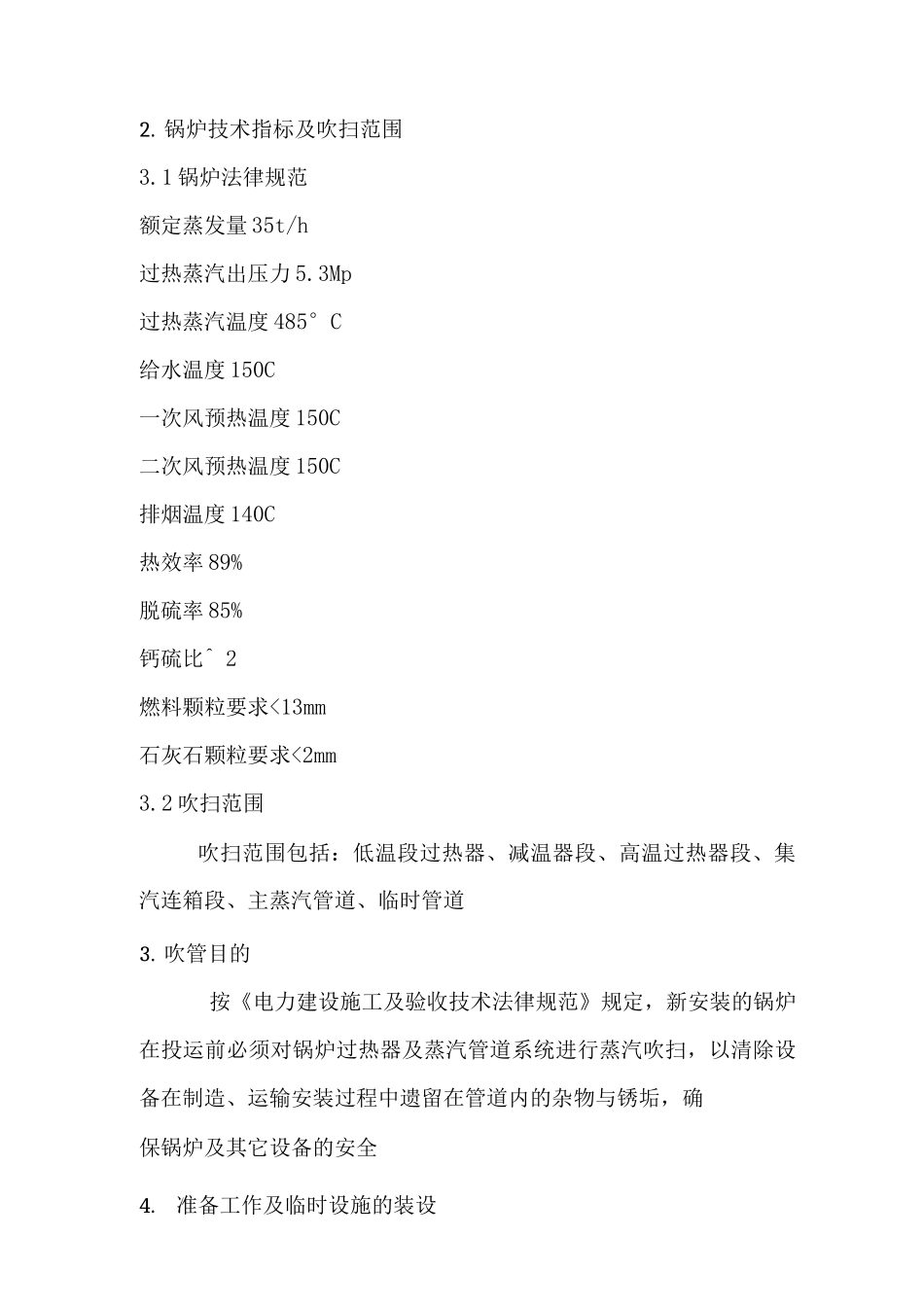

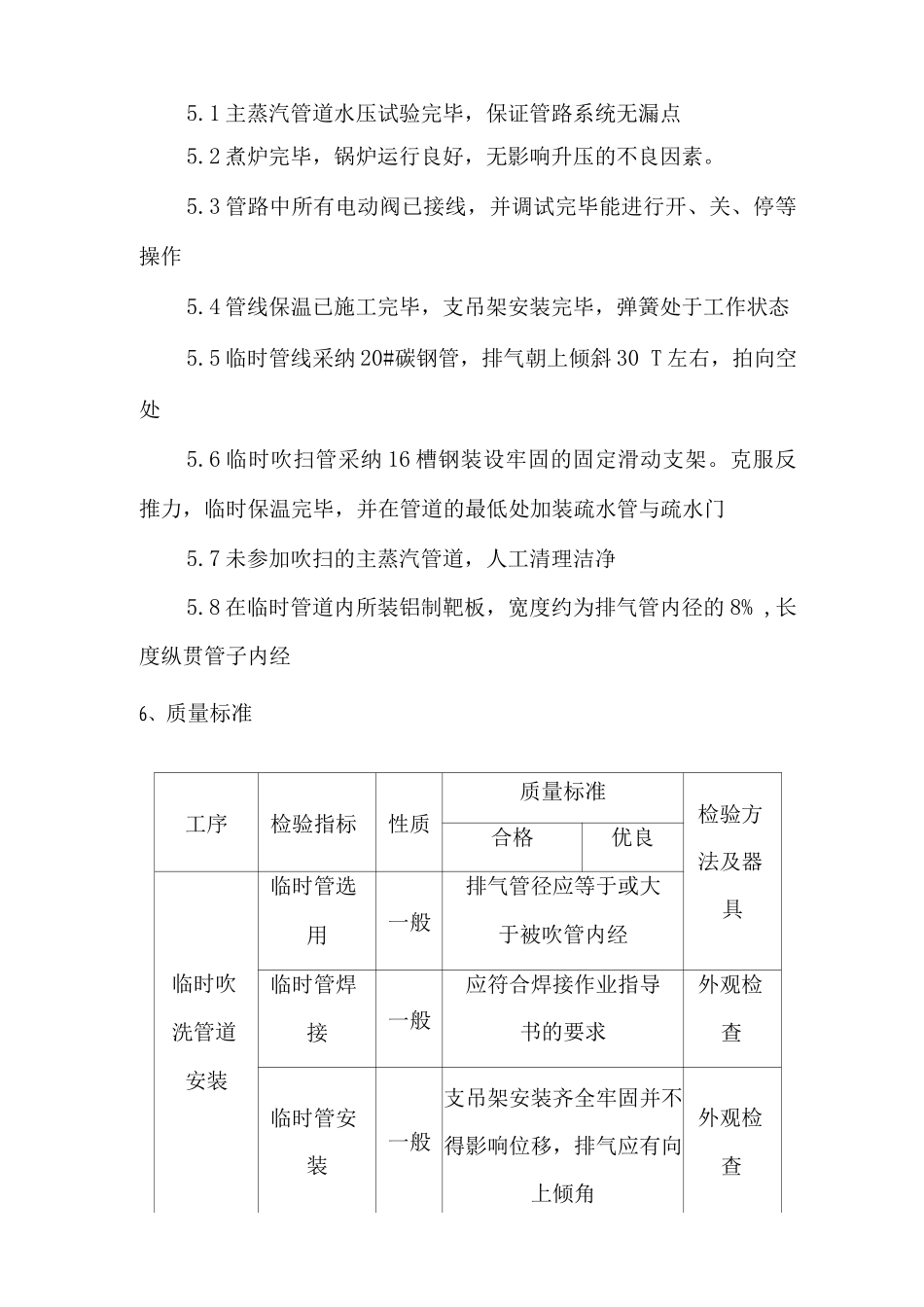

蒸气锅炉吹扫方案目录1. 设备情况2. 编制依据3. 锅炉技术指示及吹扫范围4. 吹管的目的及质量标准5. 准备工作及临时设施的装设6. 质量标准7. 主蒸汽吹扫措施8. 组织分工及注意事项1.设备情况本锅炉为济南锅炉集团生产的 YG-35/5.3-T 型循环流化床锅炉，可以燃用各类烟煤，也可以混燃合成氨生产过程中所产生的废气以及造气炉渣、秆石等低热值燃料，燃烧效率达 95%〜99%。该锅炉是一种自然循环的水管锅炉，采纳了蜗壳式的高温旋风分离器，分离效率可达 98-99.5%。炉膛为膜式水冷壁结构，过热器分高、低两级悬吊式过热器，中间设喷水减温器，尾部设三级省煤器与一、二次风空气预热器。编制依据2.1 设计院提供的主蒸汽管道施工图及有关技术文件2.2 电力工业部颁布的《电建规》管道篇第 1 页2.3 火力施工质量检查及评定标准锅炉篇2. 锅炉技术指标及吹扫范围3.1 锅炉法律规范额定蒸发量 35t/h过热蒸汽出压力 5.3Mp过热蒸汽温度 485°C给水温度 150C一次风预热温度 150C二次风预热温度 150C排烟温度 140C热效率 89%脱硫率 85%钙硫比^ 2燃料颗粒要求<13mm石灰石颗粒要求<2mm3.2 吹扫范围吹扫范围包括：低温段过热器、减温器段、高温过热器段、集汽连箱段、主蒸汽管道、临时管道3. 吹管目的按《电力建设施工及验收技术法律规范》规定，新安装的锅炉在投运前必须对锅炉过热器及蒸汽管道系统进行蒸汽吹扫，以清除设备在制造、运输安装过程中遗留在管道内的杂物与锈垢，确保锅炉及其它设备的安全4.准备工作及临时设施的装设5.1 主蒸汽管道水压试验完毕，保证管路系统无漏点5.2 煮炉完毕，锅炉运行良好，无影响升压的不良因素。5.3 管路中所有电动阀已接线，并调试完毕能进行开、关、停等操作5.4 管线保温已施工完毕，支吊架安装完毕，弹簧处于工作状态5.5 临时管线采纳 20#碳钢管，排气朝上倾斜 30 T 左右，拍向空处5.6 临时吹扫管采纳 16 槽钢装设牢固的固定滑动支架。克服反推力，临时保温完毕，并在管道的最低处加装疏水管与疏水门5.7 未参加吹扫的主蒸汽管道，人工清理洁净5.8 在临时管道内所装铝制靶板，宽度约为排气管内径的 8% ,长度纵贯管子内经6、质量标准工序检验指标性质质量标准检验方法及器具合格优良临时吹洗管道安装临时管选用一般排气管径应等于或大于被吹管内经临时管焊接一般应符合焊接作业指导书的要求外观检查临时管安装一般支吊架安装齐全牢固并不得影响位移，排气应有向上倾角外观检查吹...
