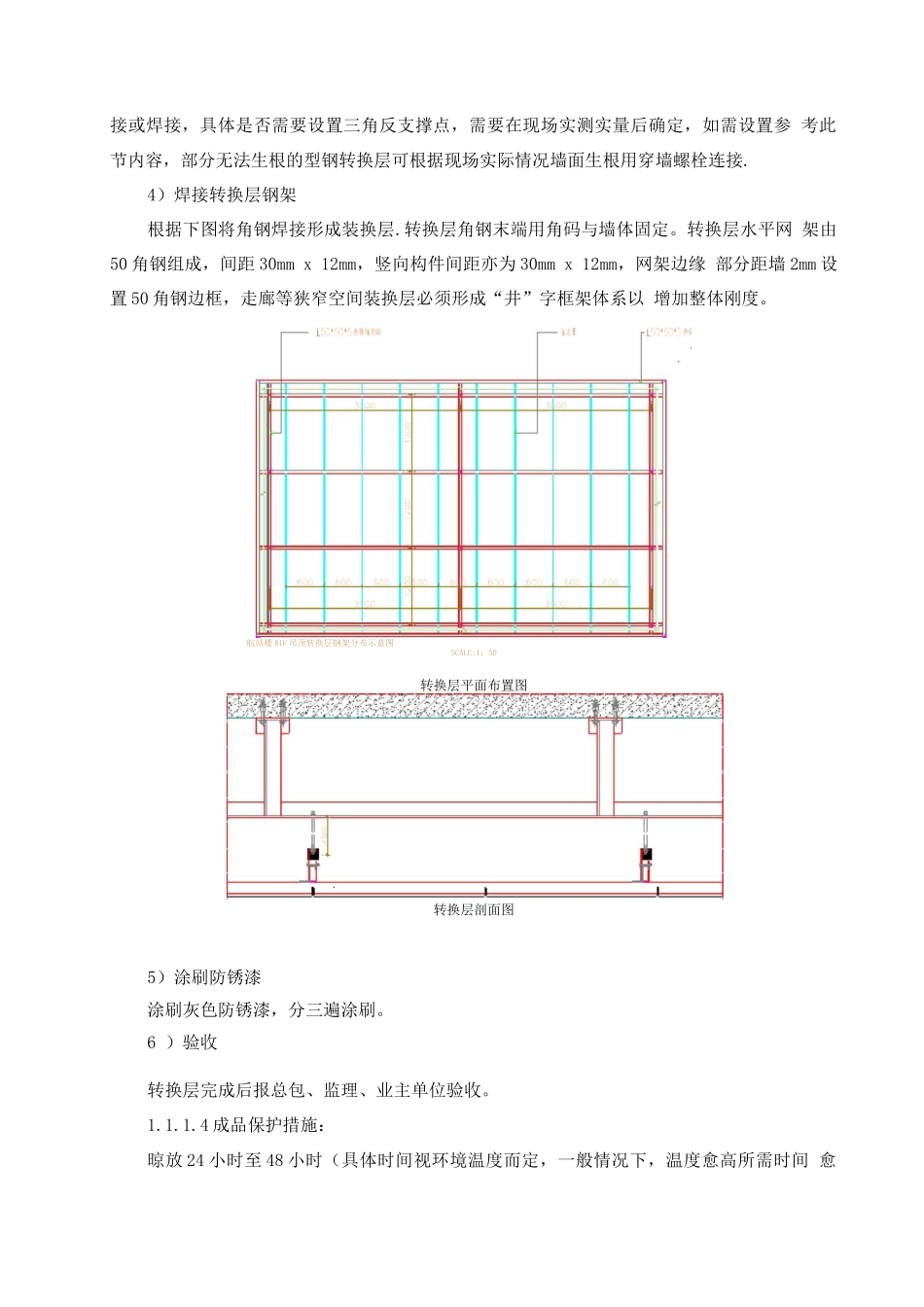

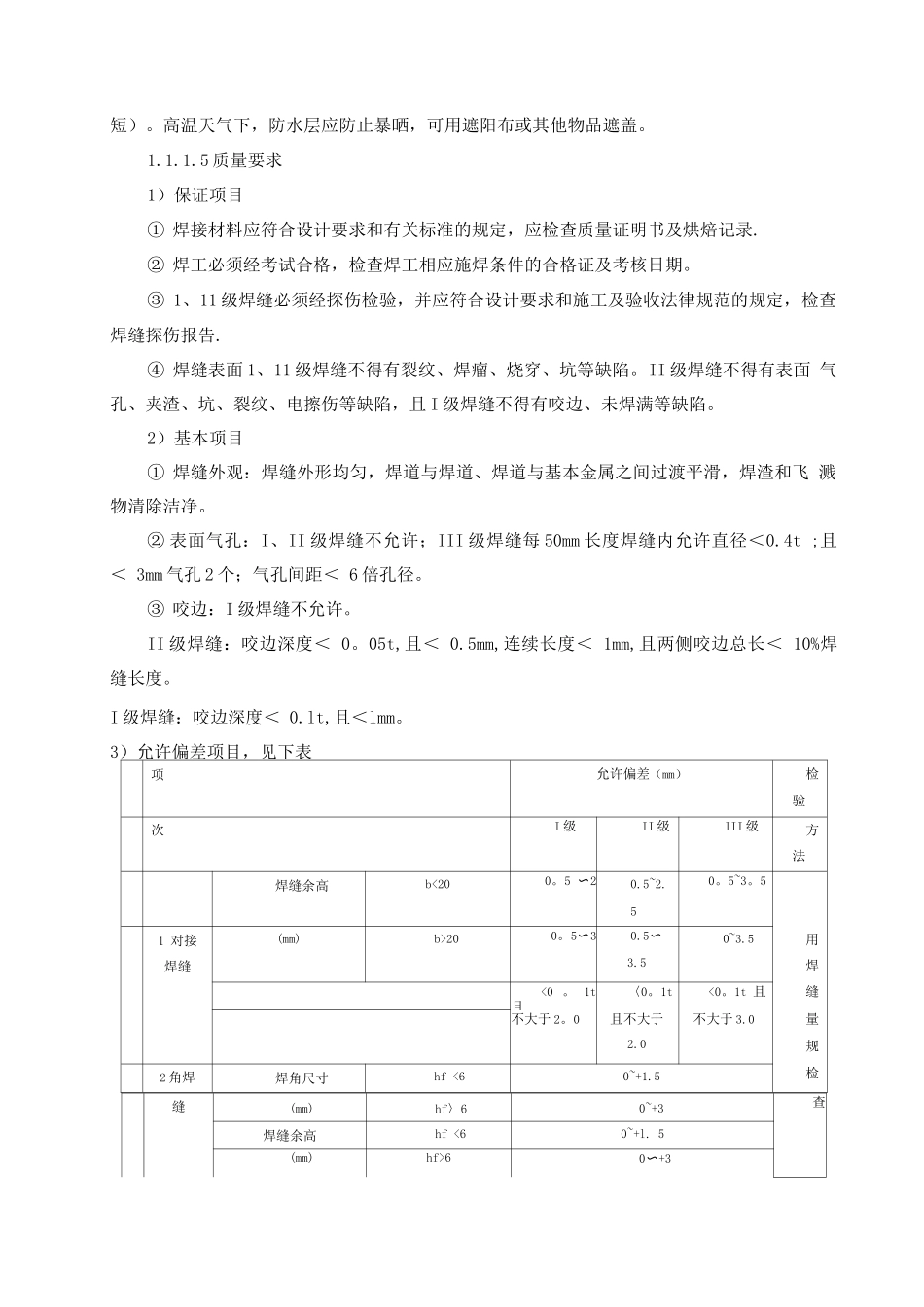

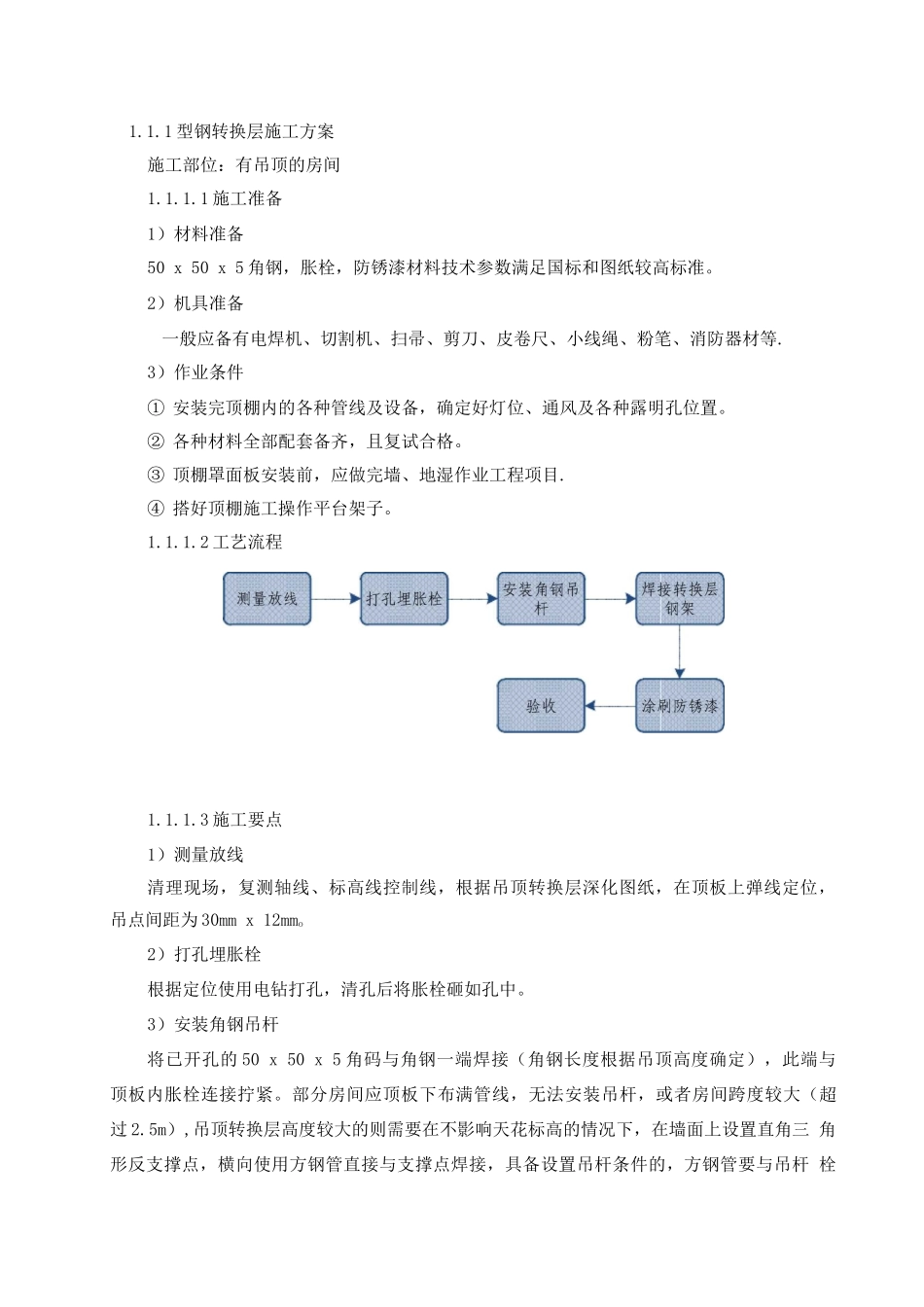

1.1.1 型钢转换层施工方案施工部位：有吊顶的房间1.1.1.1 施工准备1）材料准备50 x 50 x 5 角钢，胀栓，防锈漆材料技术参数满足国标和图纸较高标准。2）机具准备一般应备有电焊机、切割机、扫帚、剪刀、皮卷尺、小线绳、粉笔、消防器材等.3）作业条件① 安装完顶棚内的各种管线及设备，确定好灯位、通风及各种露明孔位置。② 各种材料全部配套备齐，且复试合格。③ 顶棚罩面板安装前，应做完墙、地湿作业工程项目.④ 搭好顶棚施工操作平台架子。1.1.1.2 工艺流程1.1.1.3 施工要点1）测量放线清理现场，复测轴线、标高线控制线，根据吊顶转换层深化图纸，在顶板上弹线定位， 吊点间距为 30mm x 12mmo2）打孔埋胀栓根据定位使用电钻打孔，清孔后将胀栓砸如孔中。3）安装角钢吊杆将已开孔的 50 x 50 x 5 角码与角钢一端焊接（角钢长度根据吊顶高度确定），此端与 顶板内胀栓连接拧紧。部分房间应顶板下布满管线，无法安装吊杆，或者房间跨度较大（超 过 2.5m）,吊顶转换层高度较大的则需要在不影响天花标高的情况下，在墙面上设置直角三 角形反支撑点，横向使用方钢管直接与支撑点焊接，具备设置吊杆条件的，方钢管要与吊杆 栓接或焊接，具体是否需要设置三角反支撑点，需要在现场实测实量后确定，如需设置参 考此节内容，部分无法生根的型钢转换层可根据现场实际情况墙面生根用穿墙螺栓连接.4）焊接转换层钢架根据下图将角钢焊接形成装换层.转换层角钢末端用角码与墙体固定。转换层水平网 架由50 角钢组成，间距 30mm x 12mm，竖向构件间距亦为 30mm x 12mm，网架边缘 部分距墙 2mm 设置 50 角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以 增加整体刚度。航站楼 B1F 吊顶转换层钢架分布示意图SCALE:1：50转换层平面布置图转换层剖面图5）涂刷防锈漆涂刷灰色防锈漆，分三遍涂刷。6 ）验收转换层完成后报总包、监理、业主单位验收。1.1.1.4 成品保护措施：晾放 24 小时至 48 小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间 愈短）。高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖。1.1.1.5 质量要求1）保证项目① 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录.② 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。③ 1、11 级焊缝必须经探伤检验，并应符合设计要求和施工及验收法律规范的规定，检查 焊缝探伤报...
