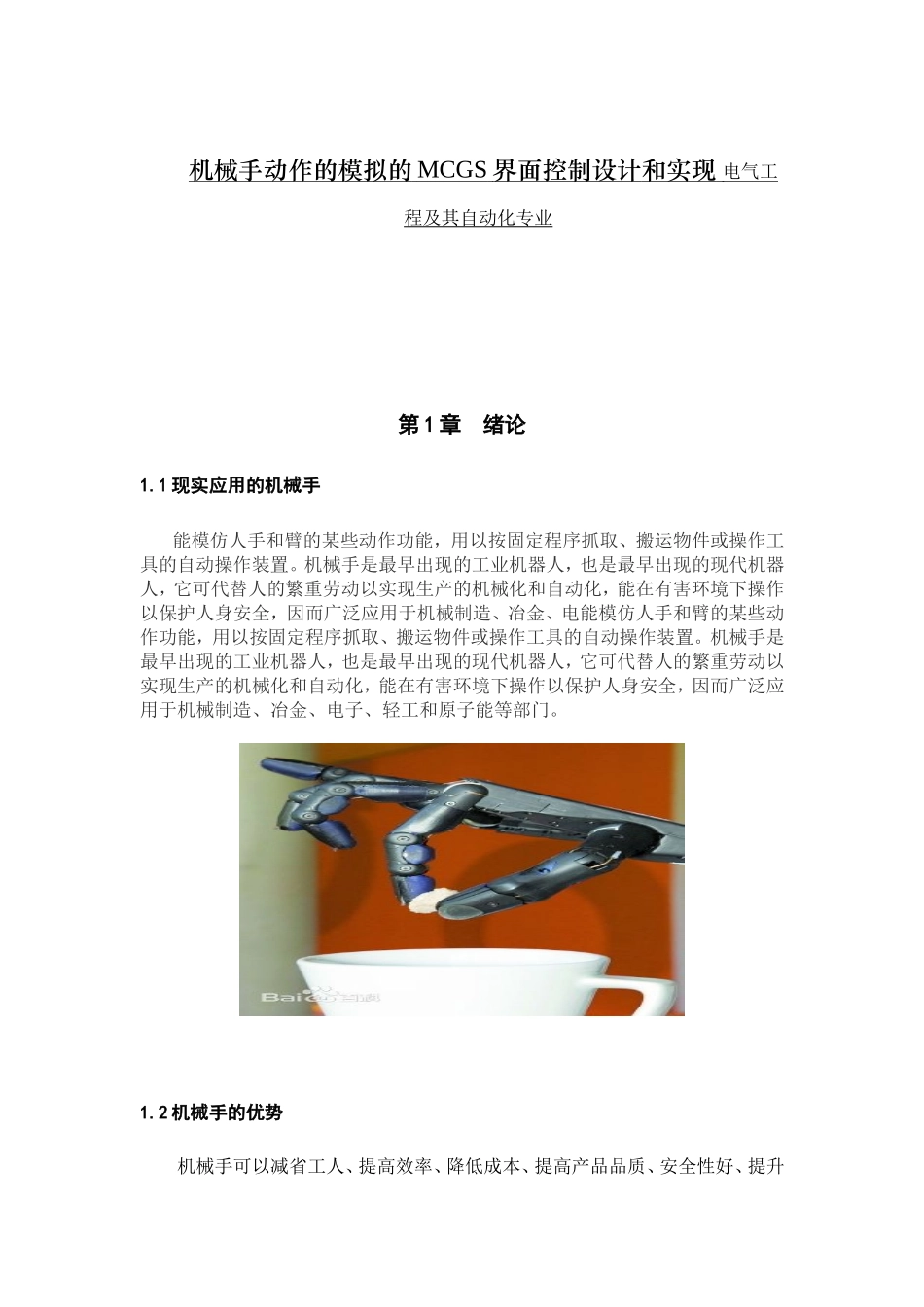

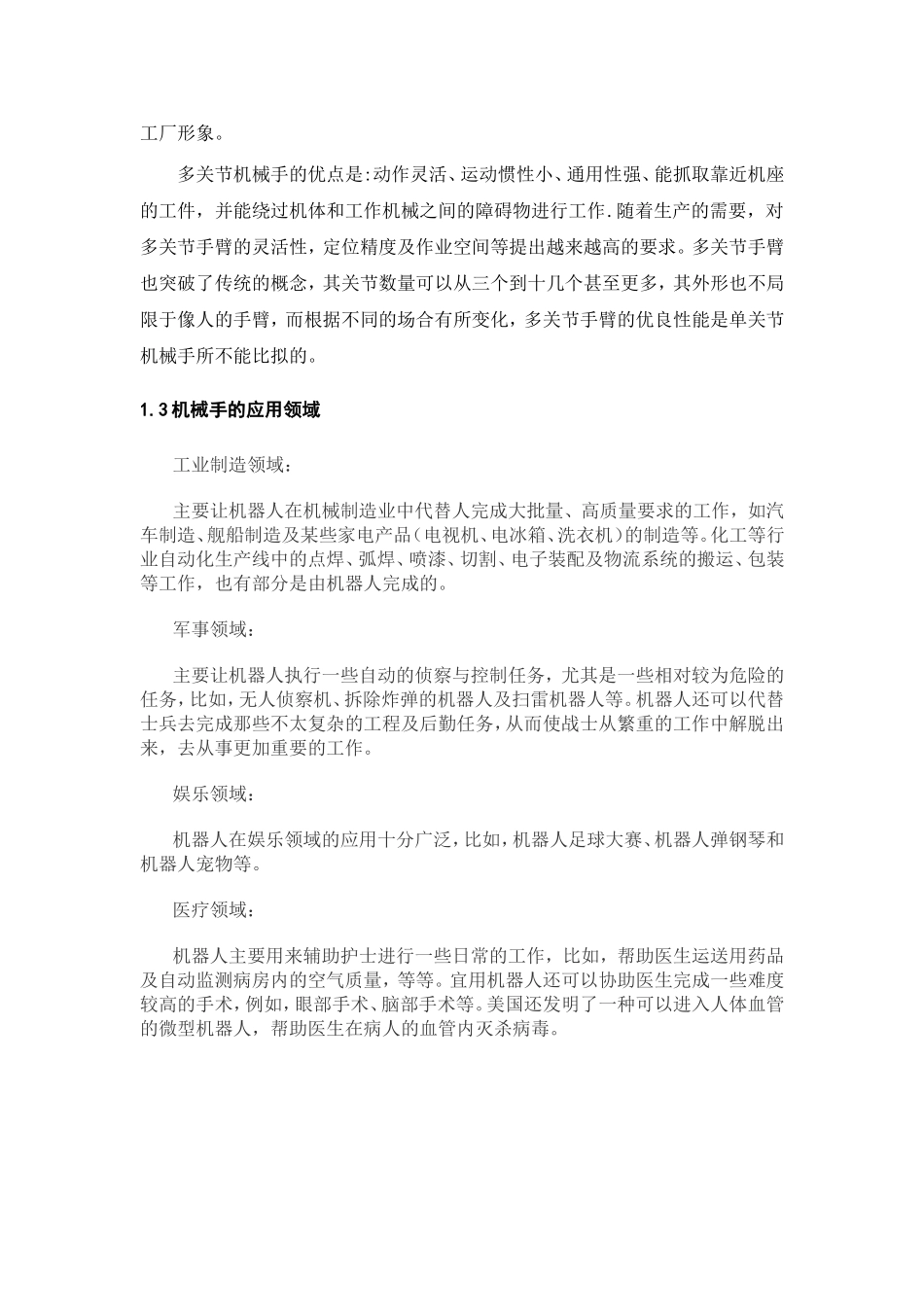

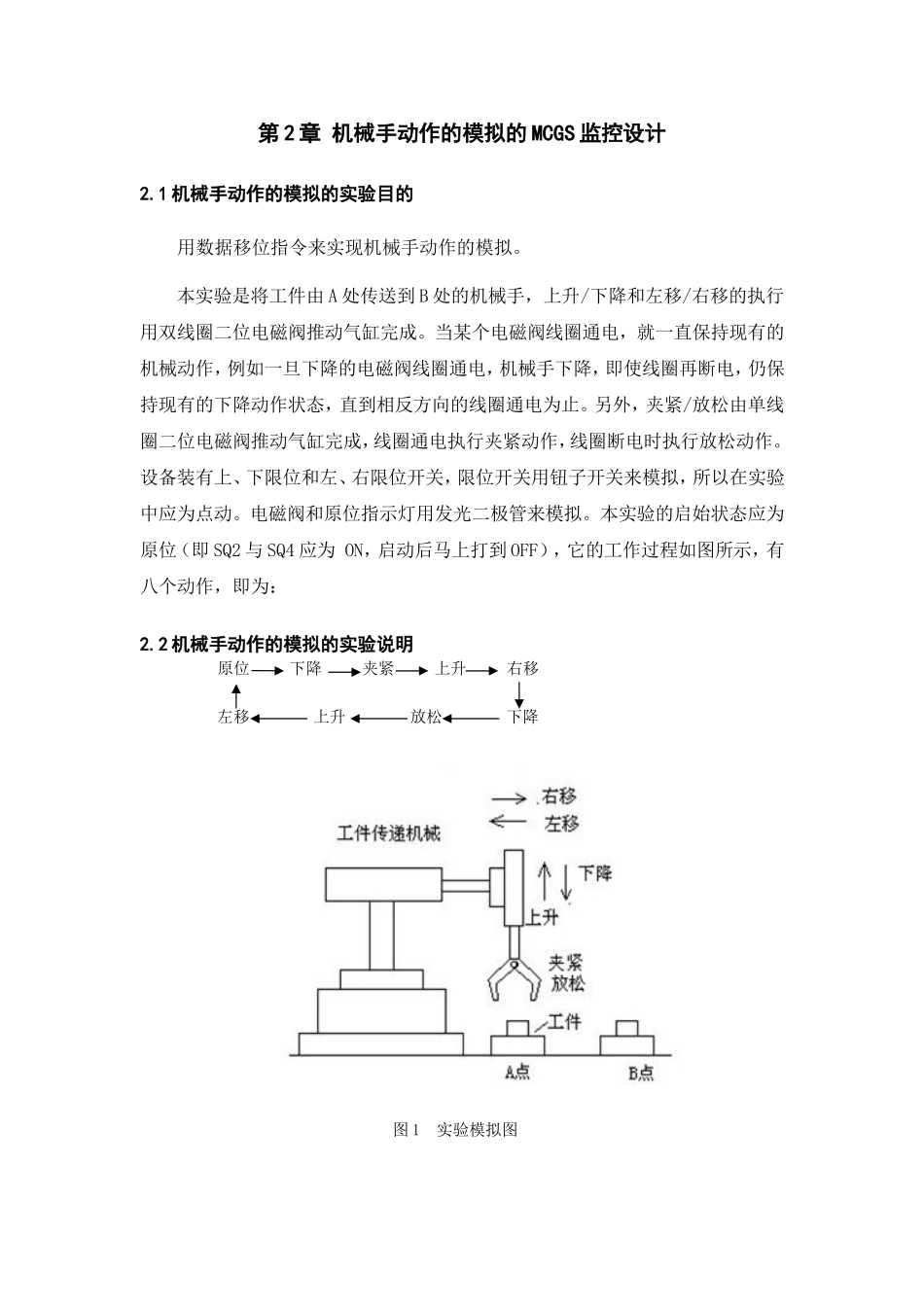

机械手动作的模拟的MCGS界面控制设计和实现电气工程及其自动化专业第1章绪论1.1现实应用的机械手能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。机械手是最早出现的工业机器人，也是最早出现的现代机器人，它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。机械手是最早出现的工业机器人，也是最早出现的现代机器人，它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。1.2机械手的优势机械手可以减省工人、提高效率、降低成本、提高产品品质、安全性好、提升工厂形象。多关节机械手的优点是:动作灵活、运动惯性小、通用性强、能抓取靠近机座的工件，并能绕过机体和工作机械之间的障碍物进行工作.随着生产的需要，对多关节手臂的灵活性，定位精度及作业空间等提出越来越高的要求。多关节手臂也突破了传统的概念，其关节数量可以从三个到十几个甚至更多，其外形也不局限于像人的手臂，而根据不同的场合有所变化，多关节手臂的优良性能是单关节机械手所不能比拟的。1.3机械手的应用领域工业制造领域：主要让机器人在机械制造业中代替人完成大批量、高质量要求的工作，如汽车制造、舰船制造及某些家电产品（电视机、电冰箱、洗衣机）的制造等。化工等行业自动化生产线中的点焊、弧焊、喷漆、切割、电子装配及物流系统的搬运、包装等工作，也有部分是由机器人完成的。军事领域：主要让机器人执行一些自动的侦察与控制任务，尤其是一些相对较为危险的任务，比如，无人侦察机、拆除炸弹的机器人及扫雷机器人等。机器人还可以代替士兵去完成那些不太复杂的工程及后勤任务，从而使战士从繁重的工作中解脱出来，去从事更加重要的工作。娱乐领域：机器人在娱乐领域的应用十分广泛，比如，机器人足球大赛、机器人弹钢琴和机器人宠物等。医疗领域：机器人主要用来辅助护士进行一些日常的工作，比如，帮助医生运送用药品及自动监测病房内的空气质量，等等。宜用机器人还可以协助医生完成一些难度较高的手术，例如，眼部手术、脑部手术等。美国还发明了一种可以进入人体血管的微型机器人，帮助医生在病人的血管内灭杀病毒。第2章机械手动作的模拟的MCGS监控设计2.1机械手动作的模拟的实验目的用数据移位指令来实现机械手动作的模拟。本实验是将工件由A处传送到B处的机械手，上升/下降和左移/右移的执行用双线圈二位电磁阀推动气缸完成。当某个电磁阀线圈通电，就一直保持现有的机械动作，例如一旦下降的电磁阀线圈通电，机械手下降，即使线圈再断电，仍保持现有的下降动作状态，直到相反方向的线圈通电为止。另外，夹紧/放松由单线圈二位电磁阀推动气缸完成，线圈通电执行夹紧动作，线圈断电时执行放松动作。设备装有上、下限位和左、右限位开关，限位开关用钮子开关来模拟，所以在实验中应为点动。电磁阀和原位指示灯用发光二极管来模拟。本实验的启始状态应为原位（即SQ2与SQ4应为ON，启动后马上打到OFF），它的工作过程如图所示，有八个动作，即为：2.2机械手动作的模拟的实验说明原位下降夹紧上升右移左移上升放松下降图1实验模拟图2.3控制指标1．设计MCGS控制界面2．PLC控制程序3．联机调试2.4控制方案利用MCGS组态软件设计一机械手组态控制系统,利用机械手上下左右移动碰到的限位开关作为系统的输入信号。系统设置一个启动按钮和一个复位按钮来控制系统的启动和停止。系统组态软件设计成一个机械手画面，通过动画连接和脚本程序。与PLC的联合调试使系统达到可以在MCGS系统中监控机械手的运动同时可以利用PLC程序控制组态画面的要求。图2MCGS实验图2.5PLC硬件部分2.5.1PLC控制接线面板2.5.2实验面板图2.5.2输入/输出端子地址分配表1地址分配2.6PLC程序设计2.6.1程序思想当按下启动按钮SB1，机械手启动，按下SQ1，机械手开始下降，直到夹紧物体，按下SQ2，机械手开始上升到一定高度按下SQ3开...
