计算书及相关图纸

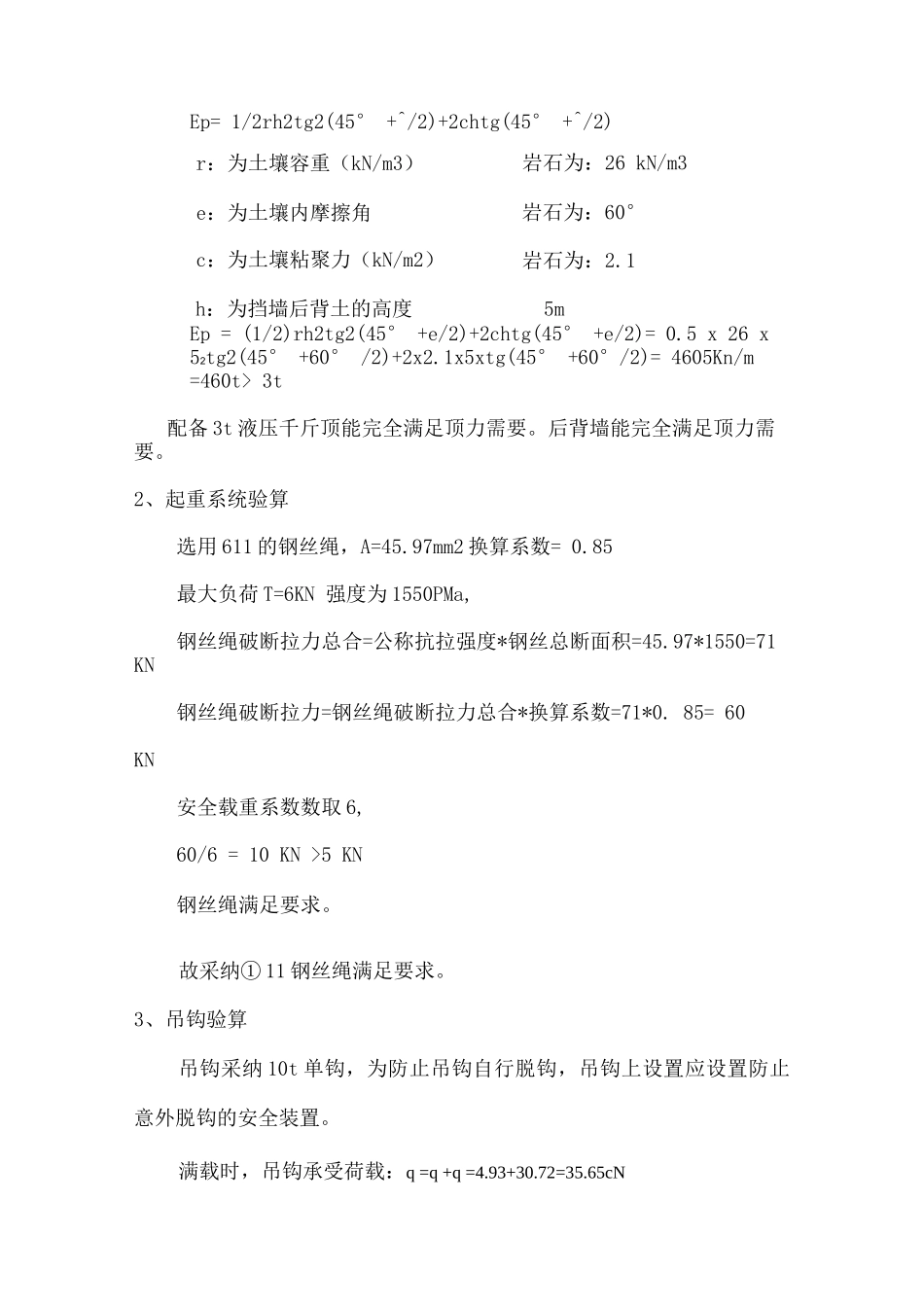

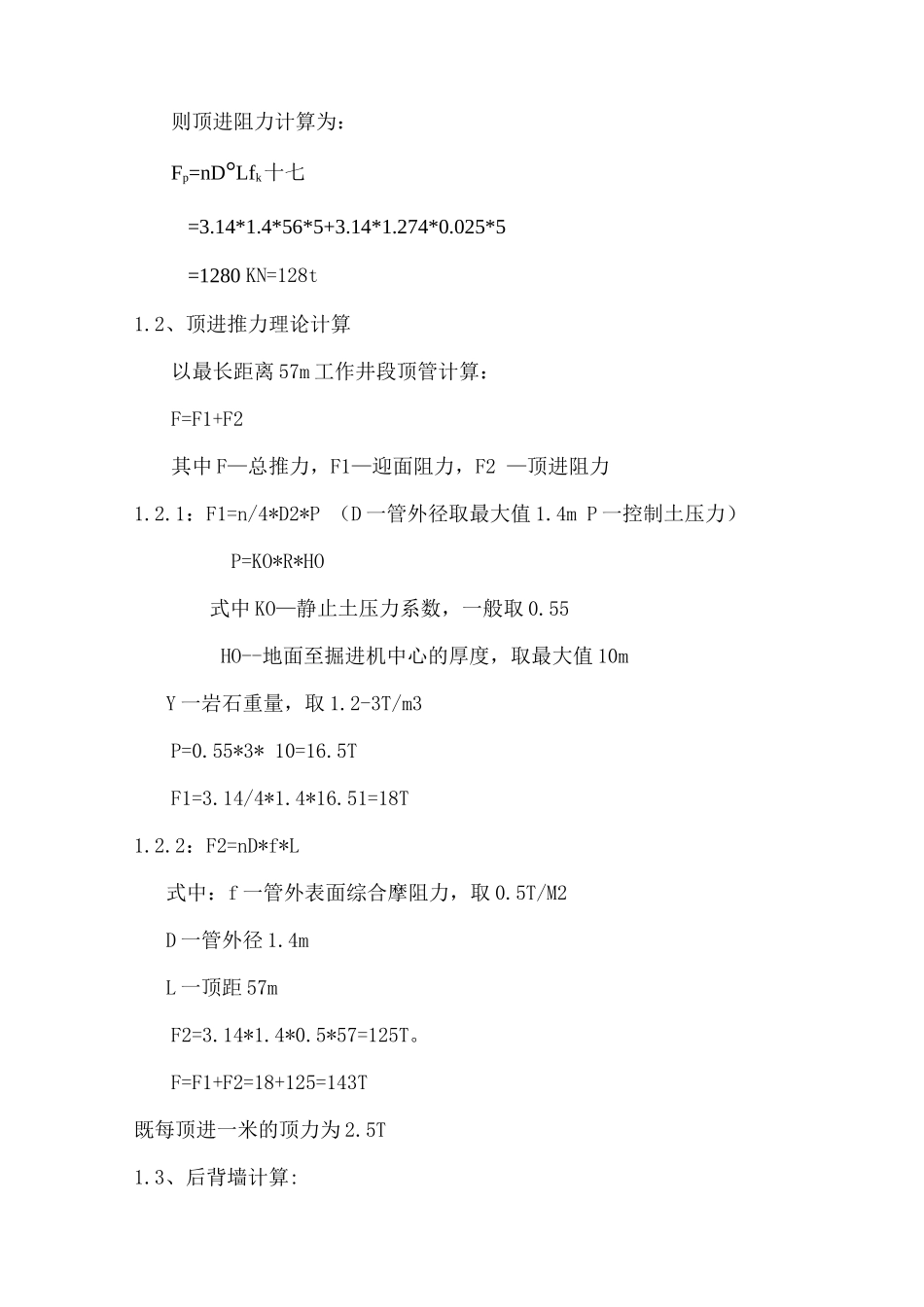

计算书及相关图纸1、顶管顶力计算1.1、顶力计算公式计算施工顶力时，应综合考虑管节材质、顶进工作井后背墙结构的允许最大荷载、顶进设备能力、施工技术措施等因素。施工最大顶力应大于顶进阻力，但不得超过管材或工作井后背墙的允许顶力。顶进力阻力计算公式：F 广兀罪 4 十 NF式中 Fp一顶进阻力 kN）;DO—管道的外径 m）；L 一管道设计顶进长度 m）；f 一管道外壁与土的单位面积平均摩阻力 kN/m 2），通过试 K验确定；当采纳触变泥浆减阻，当触变泥浆技术成熟可靠、管外壁能形成和保持稳定、连续的泥浆套时，f 可直接取 3.0〜5.0 KN/m2okNF一顶管机的迎面阻力 KN）,NF= nI）tR, Dg一顶管机外径（mm ）,t-工具管刃脚厚度（m ）, R 一挤压阻力（KN/m 2）,取 R=3〜5KN/m 2。D0—管道的外径 m ）,取 D0=1.4m; L 一管道设计顶进长度侦），取最大顶进长度 L =56m; f 一管道外壁与土的单位面积平均摩阻力 KN/m 2）,K考虑到顶管顶进长度较大，需采纳触变泥浆减阻，考虑到泥浆套的完整、稳定性，£取最大值 5.0 KN/m 2; Dg一顶管机外径（mm ），取Dg=1.274m; t 一工具管刃脚厚度（m ）,取 t=0.025 m ; R 一挤压阻力（KN/m 2），取大值，R=5KN/m2。则顶进阻力计算为：Fp=nD°Lfk十七=3.14*1.4*56*5+3.14*1.274*0.025*5=1280 KN=128t1.2、顶进推力理论计算以最长距离 57m 工作井段顶管计算：F=F1+F2其中 F—总推力，F1—迎面阻力，F2 —顶进阻力1.2.1：F1=n/4*D2*P （D 一管外径取最大值 1.4m P 一控制土压力）P=KO*R*HO式中 KO—静止土压力系数，一般取 0.55HO--地面至掘进机中心的厚度，取最大值 10mY 一岩石重量，取 1.2-3T/m3P=0.55*3* 10=16.5TF1=3.14/4*1.4*16.51=18T1.2.2：F2=nD*f*L式中：f 一管外表面综合摩阻力，取 0.5T/M2D 一管外径 1.4mL 一顶距 57mF2=3.14*1.4*0.5*57=125T。F=F1+F2=18+125=143T既每顶进一米的顶力为 2.5T1.3、后背墙计算:Ep= 1/2rh2tg2(45° +^/2)+2chtg(45° +^/2)Ep = (1/2)rh2tg2(45° +e/2)+2chtg(45° +e/2)= 0.5 x 26 x 52tg2(45° +60° /2)+2x2.1x5xtg(45° +60°/2)= 4605Kn/m =460t> 3t配备 3t 液压千斤顶能完全满足顶力需要。后背墙能完全满足顶力需要。2、起重系统验算选用 611 的钢丝绳，A=45.97mm2 换算系数= 0.85最大负荷 T=6KN 强度为 1550PMa,钢丝绳破断拉力总合=公称抗拉强度*钢丝总断面积=45.97*...
