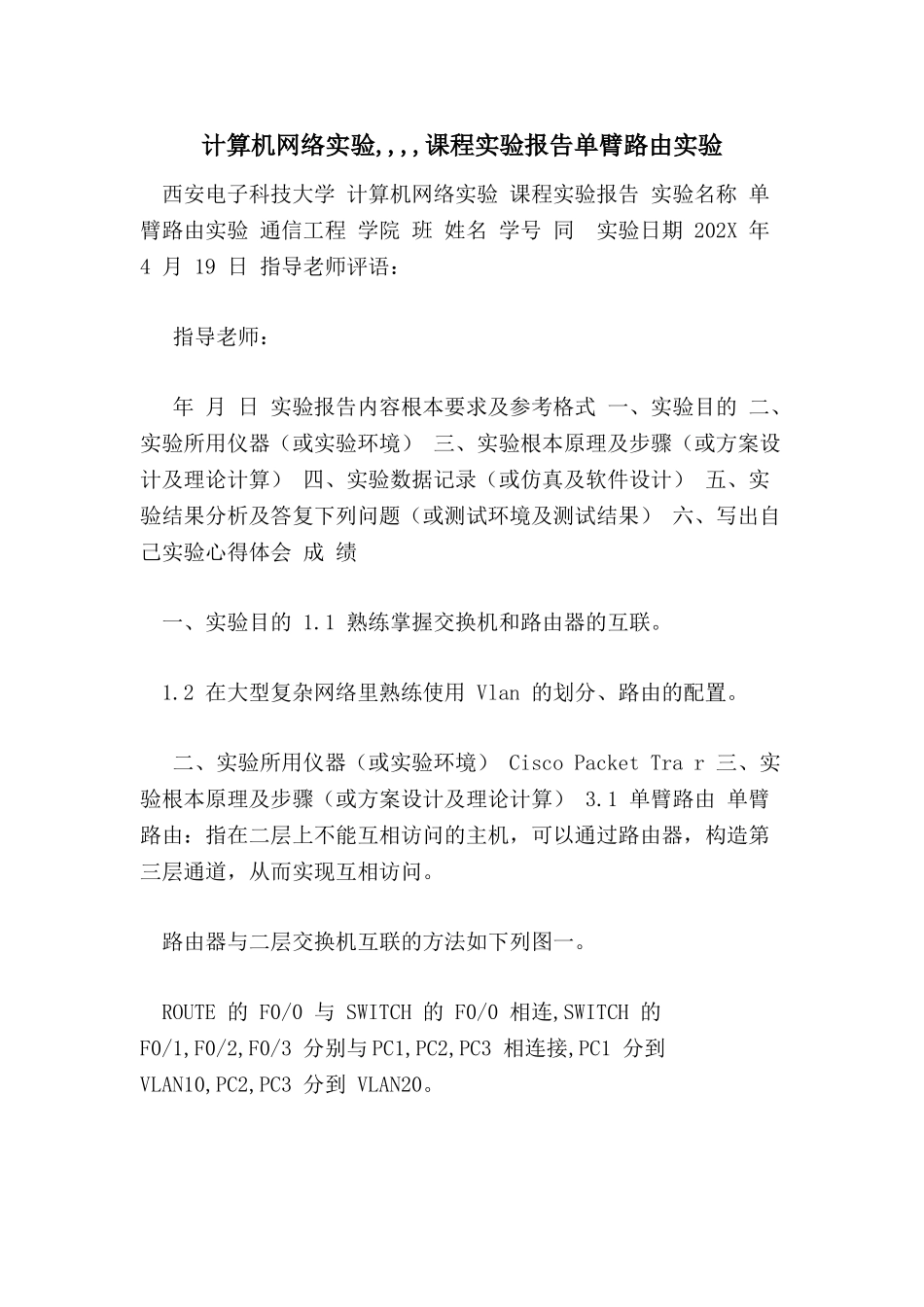

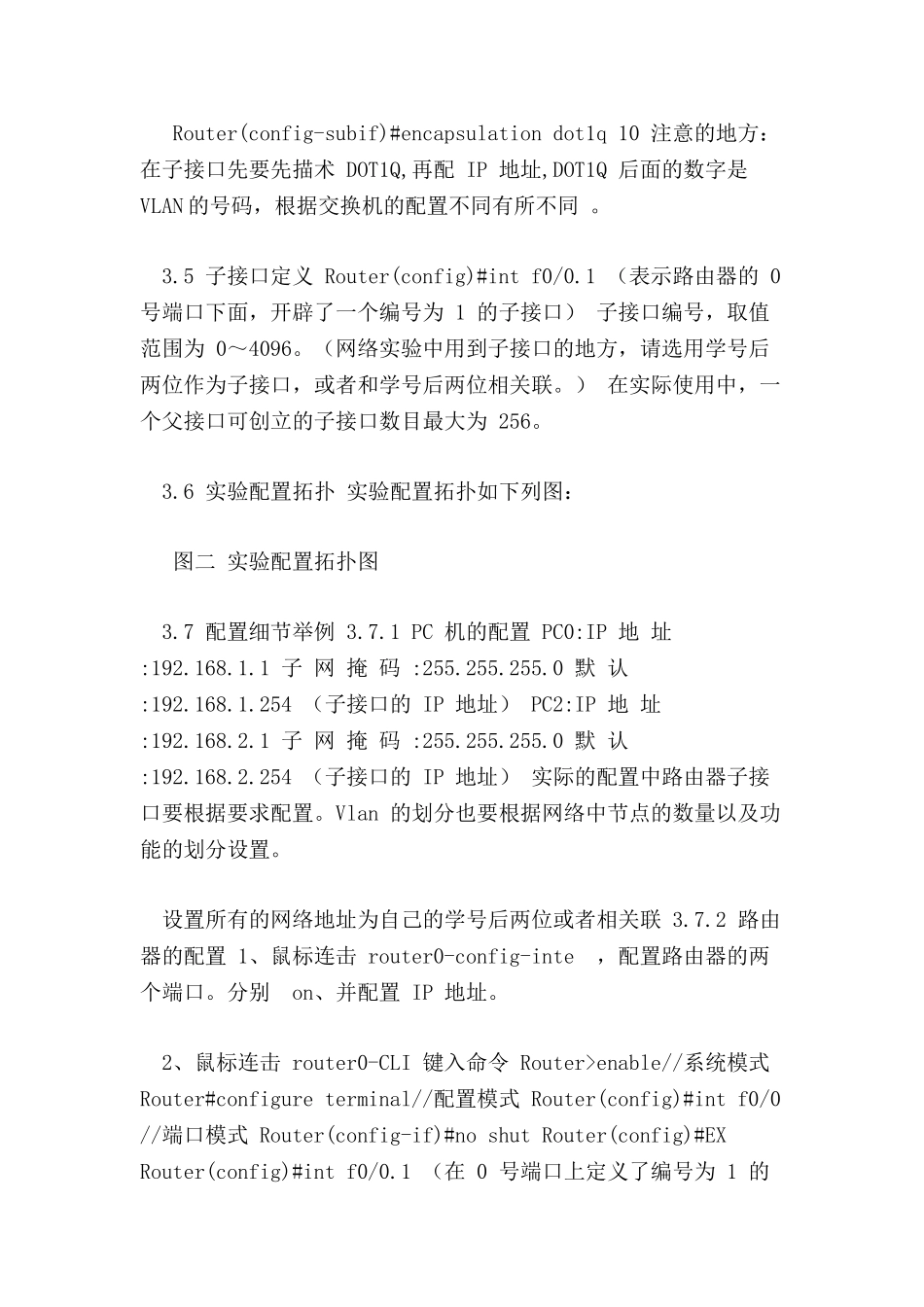

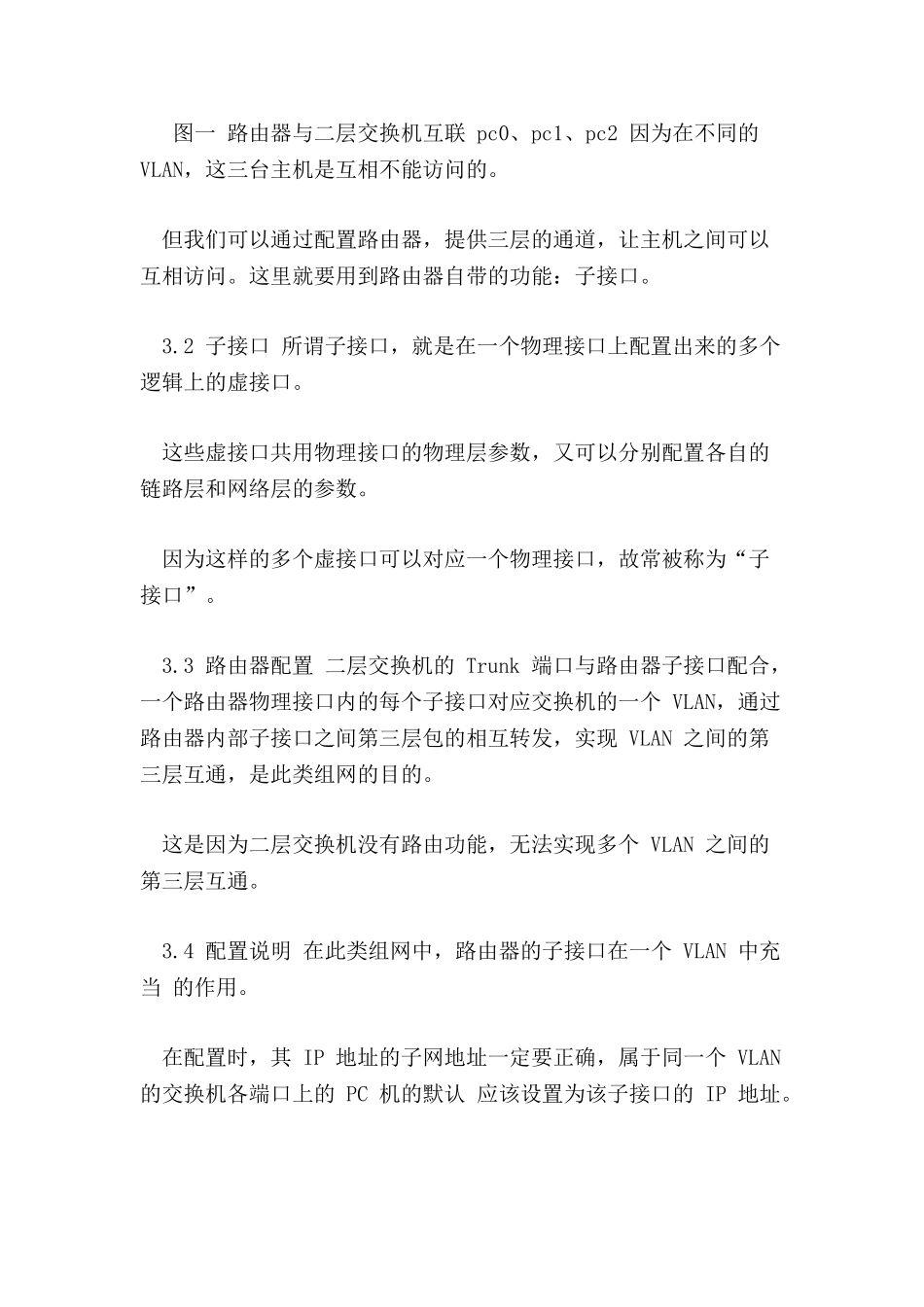

计算机网络实验,,,,课程实验报告单臂路由实验 西安电子科技大学 计算机网络实验 课程实验报告 实验名称 单臂路由实验 通信工程 学院 班 姓名 学号 同 实验日期 202X 年 4 月 19 日 指导老师评语： 指导老师： 年 月 日 实验报告内容根本要求及参考格式 一、实验目的 二、实验所用仪器（或实验环境） 三、实验根本原理及步骤（或方案设计及理论计算） 四、实验数据记录（或仿真及软件设计） 五、实验结果分析及答复下列问题（或测试环境及测试结果） 六、写出自己实验心得体会 成 绩 一、实验目的 1.1 熟练掌握交换机和路由器的互联。 1.2 在大型复杂网络里熟练使用 Vlan 的划分、路由的配置。 二、实验所用仪器（或实验环境） Cisco Packet Tra r 三、实验根本原理及步骤（或方案设计及理论计算） 3.1 单臂路由 单臂路由：指在二层上不能互相访问的主机，可以通过路由器，构造第三层通道，从而实现互相访问。 路由器与二层交换机互联的方法如下列图一。 ROUTE 的 F0/0 与 SWITCH 的 F0/0 相连,SWITCH 的 F0/1,F0/2,F0/3 分别与 PC1,PC2,PC3 相连接,PC1 分到 VLAN10,PC2,PC3 分到 VLAN20。 图一 路由器与二层交换机互联 pc0、pc1、pc2 因为在不同的 VLAN，这三台主机是互相不能访问的。 但我们可以通过配置路由器，提供三层的通道，让主机之间可以互相访问。这里就要用到路由器自带的功能：子接口。 3.2 子接口 所谓子接口，就是在一个物理接口上配置出来的多个逻辑上的虚接口。 这些虚接口共用物理接口的物理层参数，又可以分别配置各自的链路层和网络层的参数。 因为这样的多个虚接口可以对应一个物理接口，故常被称为“子接口”。 3.3 路由器配置 二层交换机的 Trunk 端口与路由器子接口配合，一个路由器物理接口内的每个子接口对应交换机的一个 VLAN，通过路由器内部子接口之间第三层包的相互转发，实现 VLAN 之间的第三层互通，是此类组网的目的。 这是因为二层交换机没有路由功能，无法实现多个 VLAN 之间的第三层互通。 3.4 配置说明 在此类组网中，路由器的子接口在一个 VLAN 中充当 的作用。 在配置时，其 IP 地址的子网地址一定要正确，属于同一个 VLAN 的交换机各端口上的 PC 机的默认 应该设置为该子接口的 IP 地址。 Router(config-subif)#encapsulation dot1q 10 注意的地方：在子接口先要先描术 DOT1Q,再配 IP 地...
