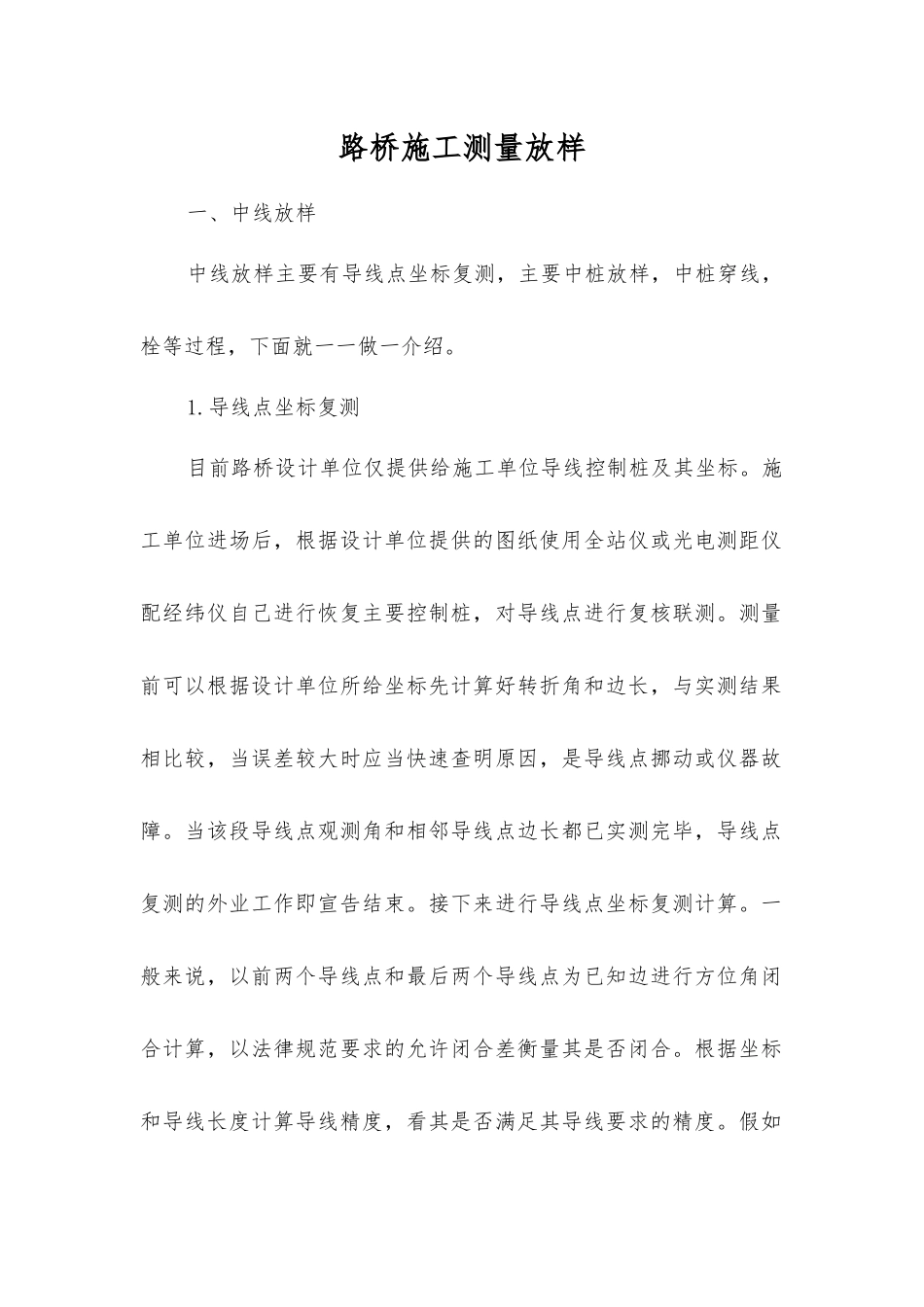

路桥施工测量放样

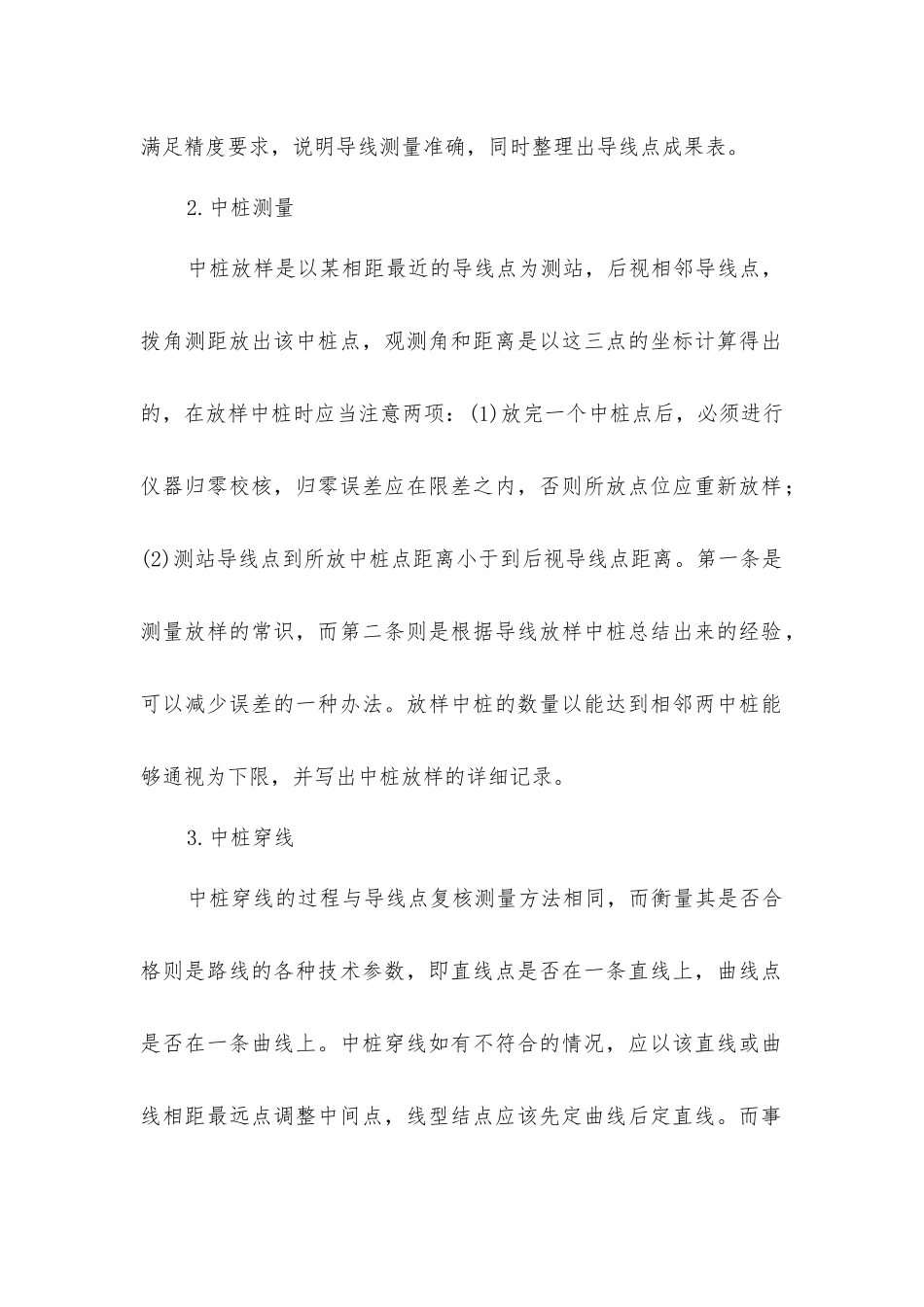

路桥施工测量放样一、中线放样中线放样主要有导线点坐标复测，主要中桩放样，中桩穿线，栓等过程，下面就一一做一介绍。1.导线点坐标复测目前路桥设计单位仅提供给施工单位导线控制桩及其坐标。施工单位进场后，根据设计单位提供的图纸使用全站仪或光电测距仪配经纬仪自己进行恢复主要控制桩，对导线点进行复核联测。测量前可以根据设计单位所给坐标先计算好转折角和边长，与实测结果相比较，当误差较大时应当快速查明原因，是导线点挪动或仪器故障。当该段导线点观测角和相邻导线点边长都已实测完毕，导线点复测的外业工作即宣告结束。接下来进行导线点坐标复测计算。一般来说，以前两个导线点和最后两个导线点为已知边进行方位角闭合计算，以法律规范要求的允许闭合差衡量其是否闭合。根据坐标和导线长度计算导线精度，看其是否满足其导线要求的精度。假如满足精度要求，说明导线测量准确，同时整理出导线点成果表。2.中桩测量中桩放样是以某相距最近的导线点为测站，后视相邻导线点，拨角测距放出该中桩点，观测角和距离是以这三点的坐标计算得出的，在放样中桩时应当注意两项：(1)放完一个中桩点后，必须进行仪器归零校核，归零误差应在限差之内，否则所放点位应重新放样；(2)测站导线点到所放中桩点距离小于到后视导线点距离。第一条是测量放样的常识，而第二条则是根据导线放样中桩总结出来的经验，可以减少误差的一种办法。放样中桩的数量以能达到相邻两中桩能够通视为下限，并写出中桩放样的详细记录。3.中桩穿线中桩穿线的过程与导线点复核测量方法相同，而衡量其是否合格则是路线的各种技术参数，即直线点是否在一条直线上，曲线点是否在一条曲线上。中桩穿线如有不符合的情况，应以该直线或曲线相距最远点调整中间点，线型结点应该先定曲线后定直线。而事实上误差仍然难免，应详细记录穿线过程的各种数据，进行仔细分析，查找原因，根据全线测量结果进行计算，寻找如何调整中桩位置，使线型能够达到最小误差的最佳方案。4.栓桩在导线点复测记录栓桩。其它骑马桩、三角网等也可进行栓桩。但无论哪种办法，都应考虑施工由于高填或深挖以后是否还能由其恢复中桩。二、中线放样总结1.导线点丢失后，恢复其原来点十分艰难，那么我们就因该重新布设，一般来说重新布设的测量精度和原来的结果是一样的。根据相邻点通视的要求重新布设速度快，提前选点布设完毕随导线点测量一次完成。导线点坐标取值我们一般是用我们施工单位自己复核计算的平差...
