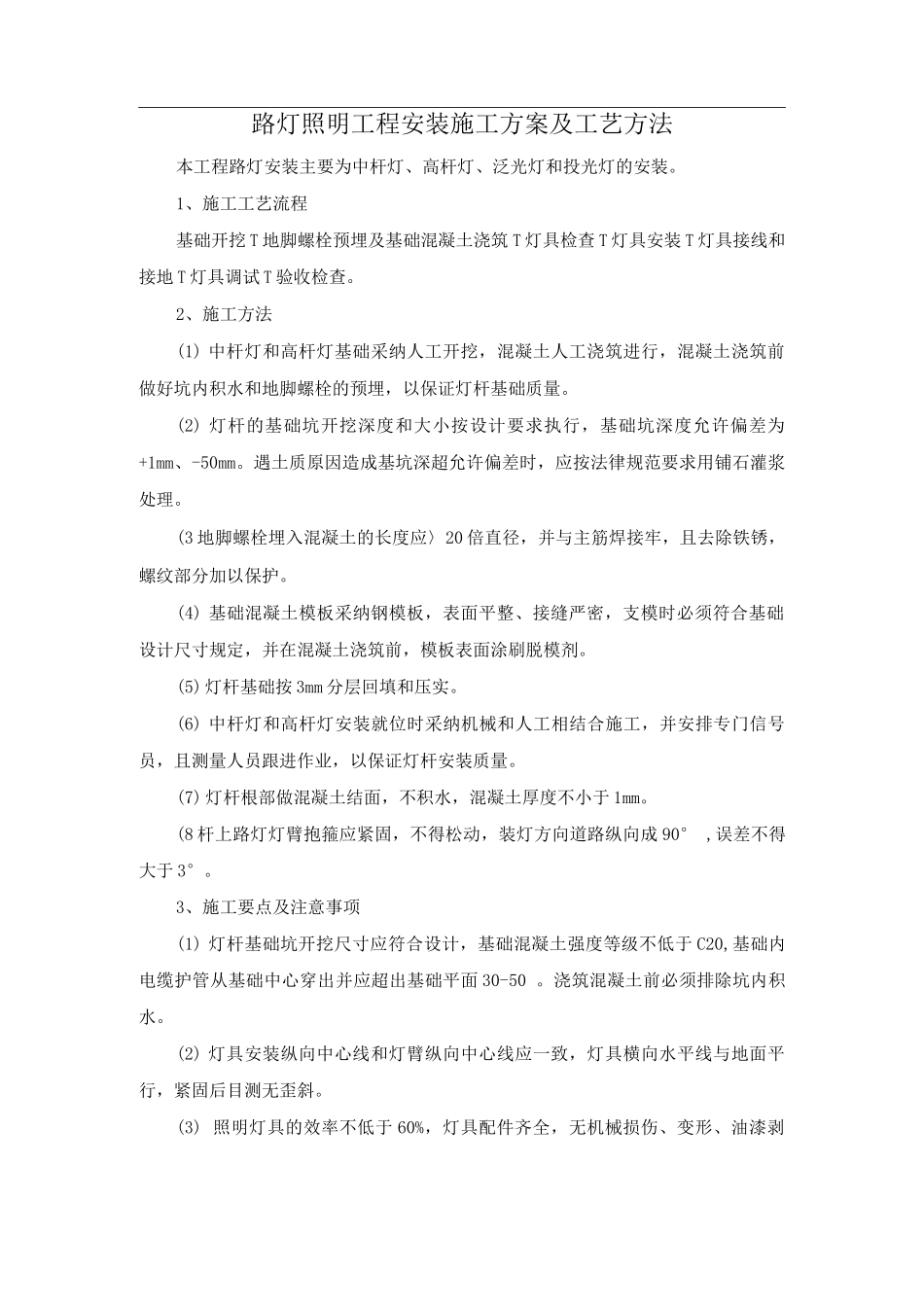

路灯照明工程安装施工方案及工艺方法

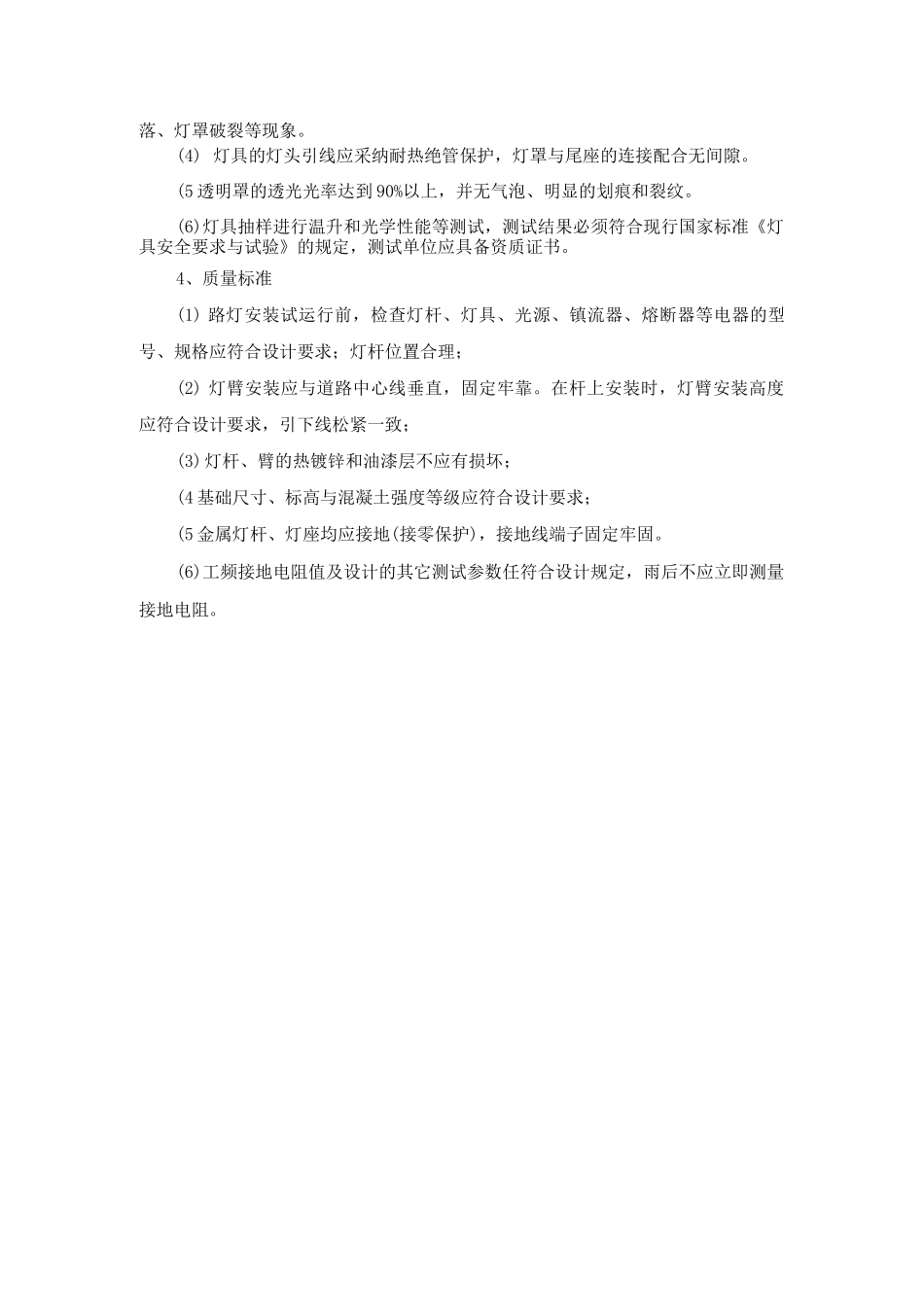

路灯照明工程安装施工方案及工艺方法本工程路灯安装主要为中杆灯、高杆灯、泛光灯和投光灯的安装。1、施工工艺流程基础开挖 T 地脚螺栓预埋及基础混凝土浇筑 T 灯具检查 T 灯具安装 T 灯具接线和接地 T 灯具调试 T 验收检查。2、施工方法(1) 中杆灯和高杆灯基础采纳人工开挖，混凝土人工浇筑进行，混凝土浇筑前做好坑内积水和地脚螺栓的预埋，以保证灯杆基础质量。(2) 灯杆的基础坑开挖深度和大小按设计要求执行，基础坑深度允许偏差为+1mm、-50mm。遇土质原因造成基坑深超允许偏差时，应按法律规范要求用铺石灌浆处理。(3 地脚螺栓埋入混凝土的长度应〉20 倍直径，并与主筋焊接牢，且去除铁锈，螺纹部分加以保护。(4) 基础混凝土模板采纳钢模板，表面平整、接缝严密，支模时必须符合基础设计尺寸规定，并在混凝土浇筑前，模板表面涂刷脱模剂。(5)灯杆基础按 3mm 分层回填和压实。(6) 中杆灯和高杆灯安装就位时采纳机械和人工相结合施工，并安排专门信号员，且测量人员跟进作业，以保证灯杆安装质量。(7) 灯杆根部做混凝土结面，不积水，混凝土厚度不小于 1mm。(8 杆上路灯灯臂抱箍应紧固，不得松动，装灯方向道路纵向成 90° ,误差不得大于 3°。3、施工要点及注意事项(1) 灯杆基础坑开挖尺寸应符合设计，基础混凝土强度等级不低于 C20,基础内电缆护管从基础中心穿出并应超出基础平面 30-50 。浇筑混凝土前必须排除坑内积水。(2) 灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线与地面平行，紧固后目测无歪斜。(3) 照明灯具的效率不低于 60%，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。(4) 灯具的灯头引线应采纳耐热绝管保护，灯罩与尾座的连接配合无间隙。(5 透明罩的透光光率达到 90%以上，并无气泡、明显的划痕和裂纹。(6)灯具抽样进行温升和光学性能等测试，测试结果必须符合现行国家标准《灯具安全要求与试验》的规定，测试单位应具备资质证书。4、质量标准(1) 路灯安装试运行前，检查灯杆、灯具、光源、镇流器、熔断器等电器的型号、规格应符合设计要求；灯杆位置合理；(2) 灯臂安装应与道路中心线垂直，固定牢靠。在杆上安装时，灯臂安装高度应符合设计要求，引下线松紧一致；(3)灯杆、臂的热镀锌和油漆层不应有损坏；(4 基础尺寸、标高与混凝土强度等级应符合设计要求；(5 金属灯杆、灯座均应接地(接零保护)，接地线端子固定牢固。(6)工频接地电阻值及设计的其它测试参数任符合设计规定，雨后不应立即测量接地电阻。
