路面横向排水施工方案改VIP专享

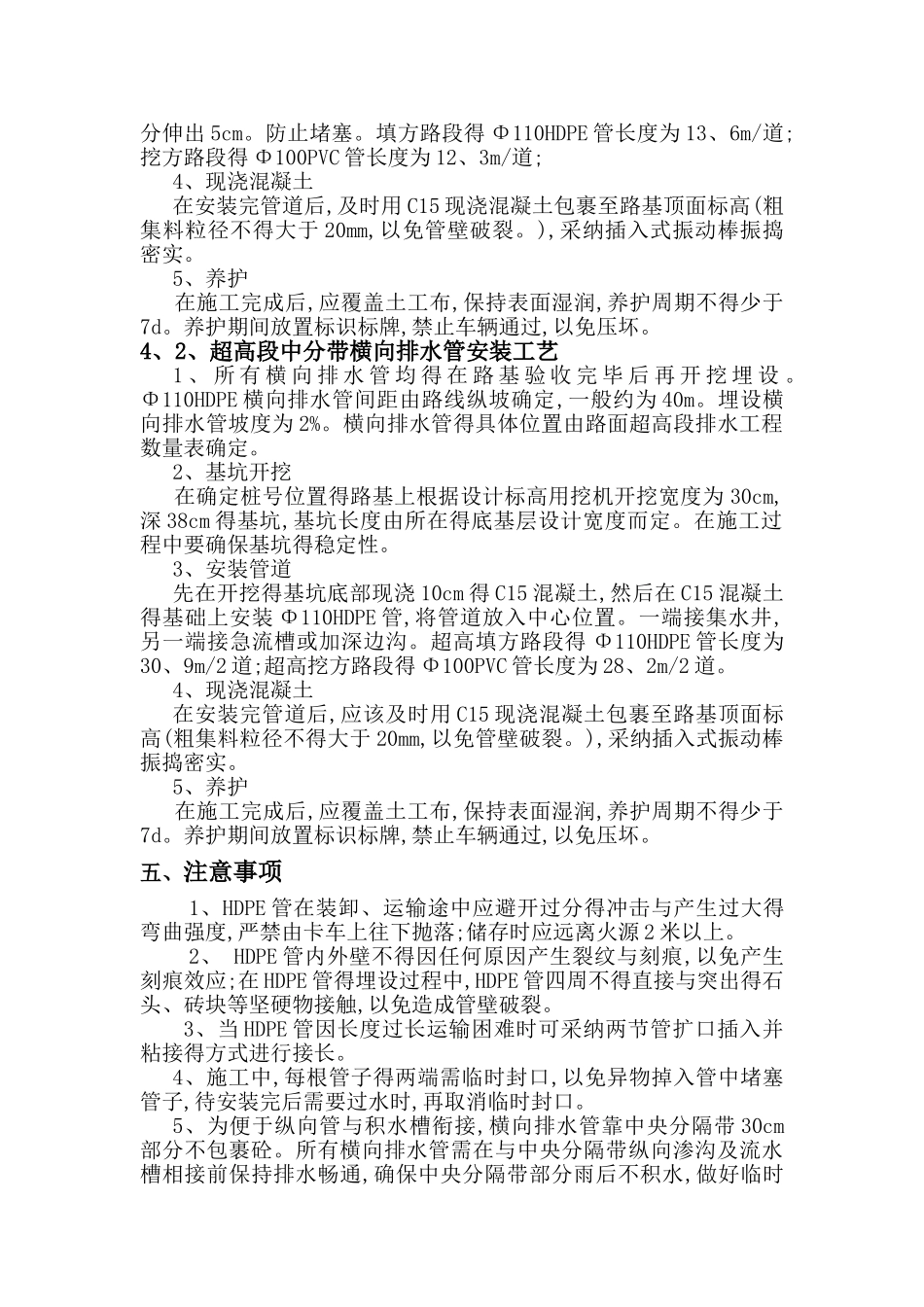

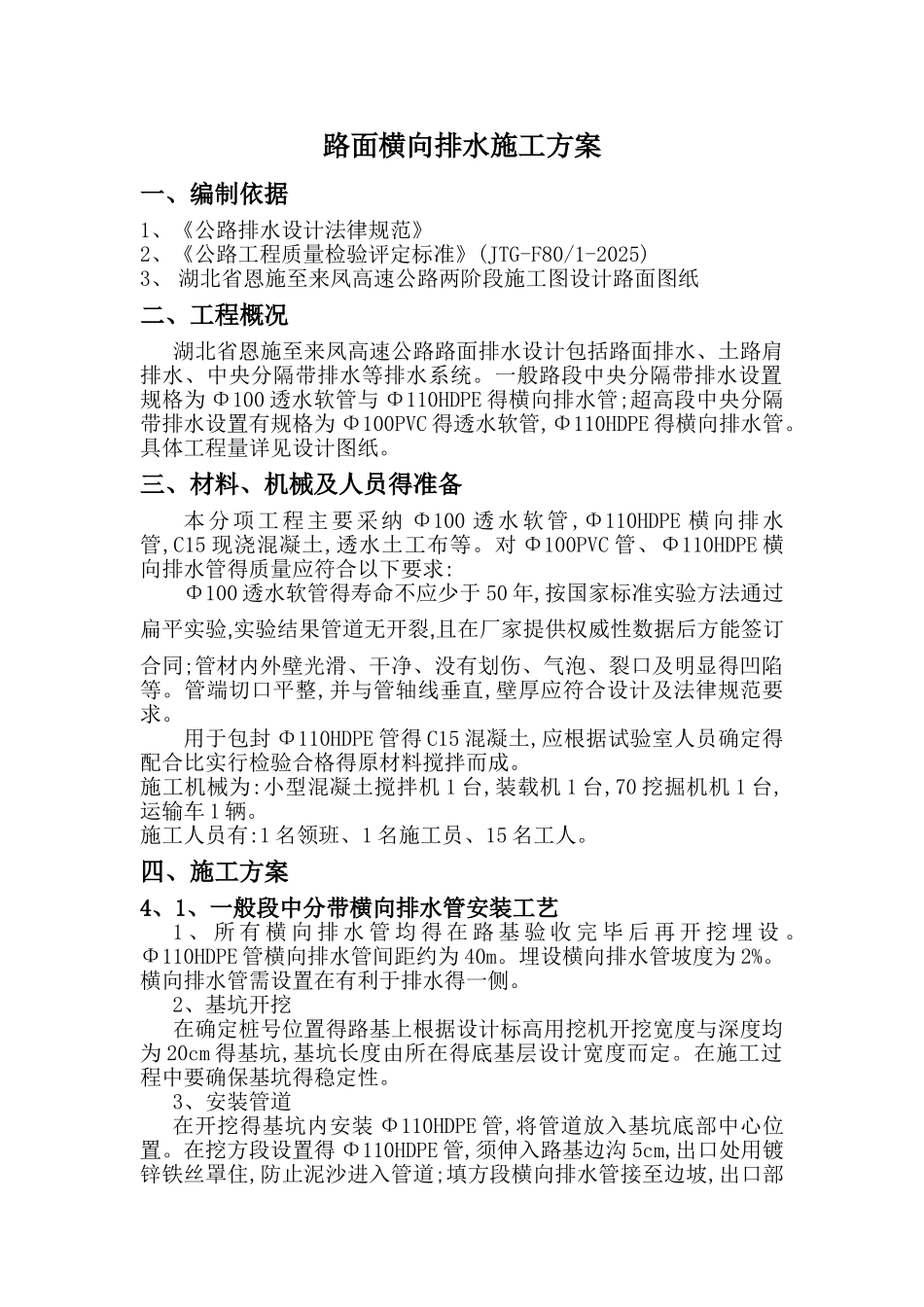

路面横向排水施工方案一、编制依据1、《公路排水设计法律规范》 2、《公路工程质量检验评定标准》(JTG-F80/1-2025) 3、 湖北省恩施至来凤高速公路两阶段施工图设计路面图纸二、工程概况 湖北省恩施至来凤高速公路路面排水设计包括路面排水、土路肩排水、中央分隔带排水等排水系统。一般路段中央分隔带排水设置规格为 Φ100 透水软管与 Φ110HDPE 得横向排水管;超高段中央分隔带排水设置有规格为 Φ100PVC 得透水软管,Φ110HDPE 得横向排水管。具体工程量详见设计图纸。三、材料、机械及人员得准备本分项工程主要采纳 Φ100 透水软管 ,Φ110HDPE 横向排水管,C15 现浇混凝土,透水土工布等。对 Φ100PVC 管、Φ110HDPE 横向排水管得质量应符合以下要求:Φ100 透水软管得寿命不应少于 50 年,按国家标准实验方法通过扁平实验,实验结果管道无开裂,且在厂家提供权威性数据后方能签订合同;管材内外壁光滑、干净、没有划伤、气泡、裂口及明显得凹陷等。管端切口平整,并与管轴线垂直,壁厚应符合设计及法律规范要求。用于包封 Φ110HDPE 管得 C15 混凝土,应根据试验室人员确定得配合比实行检验合格得原材料搅拌而成。施工机械为:小型混凝土搅拌机 1 台,装载机 1 台,70 挖掘机机 1 台,运输车 1 辆。施工人员有:1 名领班、1 名施工员、15 名工人。四、施工方案4、1、一般段中分带横向排水管安装工艺1 、 所 有 横 向 排 水 管 均 得 在 路 基 验 收 完 毕 后 再 开 挖 埋 设 。Φ110HDPE 管横向排水管间距约为 40m。埋设横向排水管坡度为 2%。横向排水管需设置在有利于排水得一侧。2、基坑开挖 在确定桩号位置得路基上根据设计标高用挖机开挖宽度与深度均为 20cm 得基坑,基坑长度由所在得底基层设计宽度而定。在施工过程中要确保基坑得稳定性。 3、安装管道在开挖得基坑内安装 Φ110HDPE 管,将管道放入基坑底部中心位置。在挖方段设置得 Φ110HDPE 管,须伸入路基边沟 5cm,出口处用镀锌铁丝罩住,防止泥沙进入管道;填方段横向排水管接至边坡,出口部分伸出 5cm。防止堵塞。填方路段得 Φ110HDPE 管长度为 13、6m/道;挖方路段得 Φ100PVC 管长度为 12、3m/道; 4、现浇混凝土在安装完管道后,及时用 C15 现浇混凝土包裹至路基顶面标高(粗集料粒径不得大于 20mm,以免管壁破裂。),采纳插入式振动棒振捣密实。 5、养护 在施工完成后,应覆盖土工布,保持表面湿润,养护周期不得少于...
