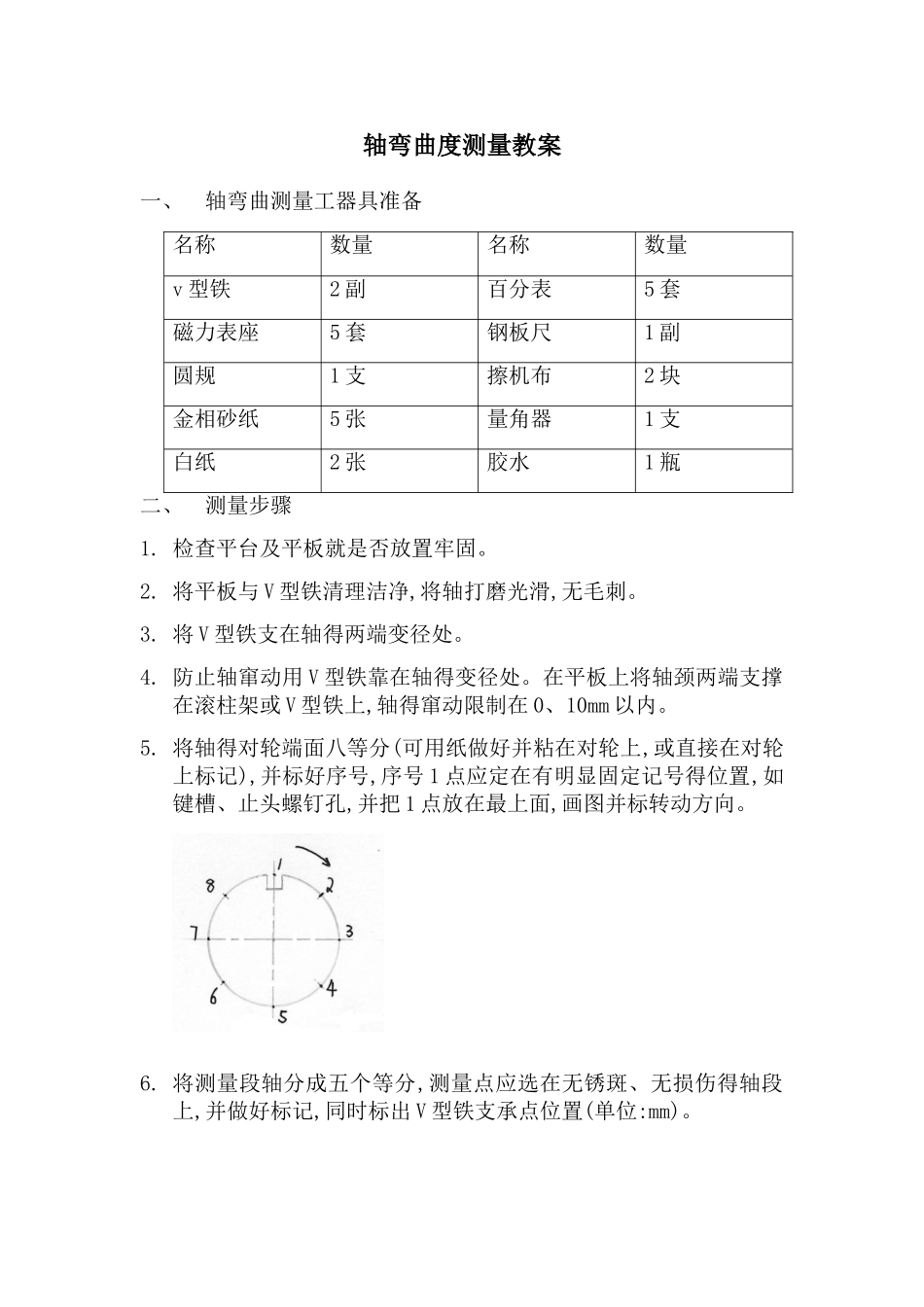

轴弯曲度测量教案

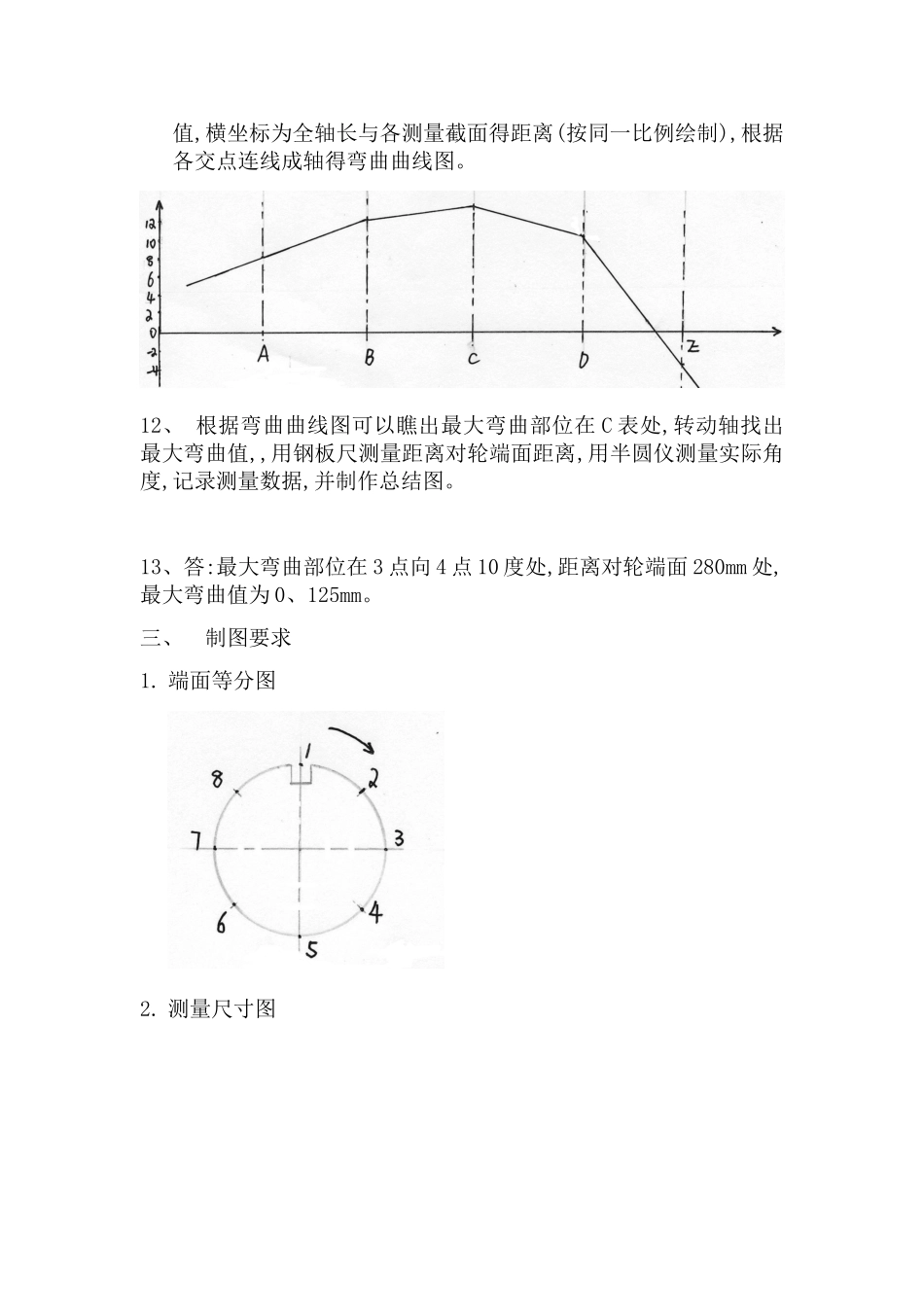

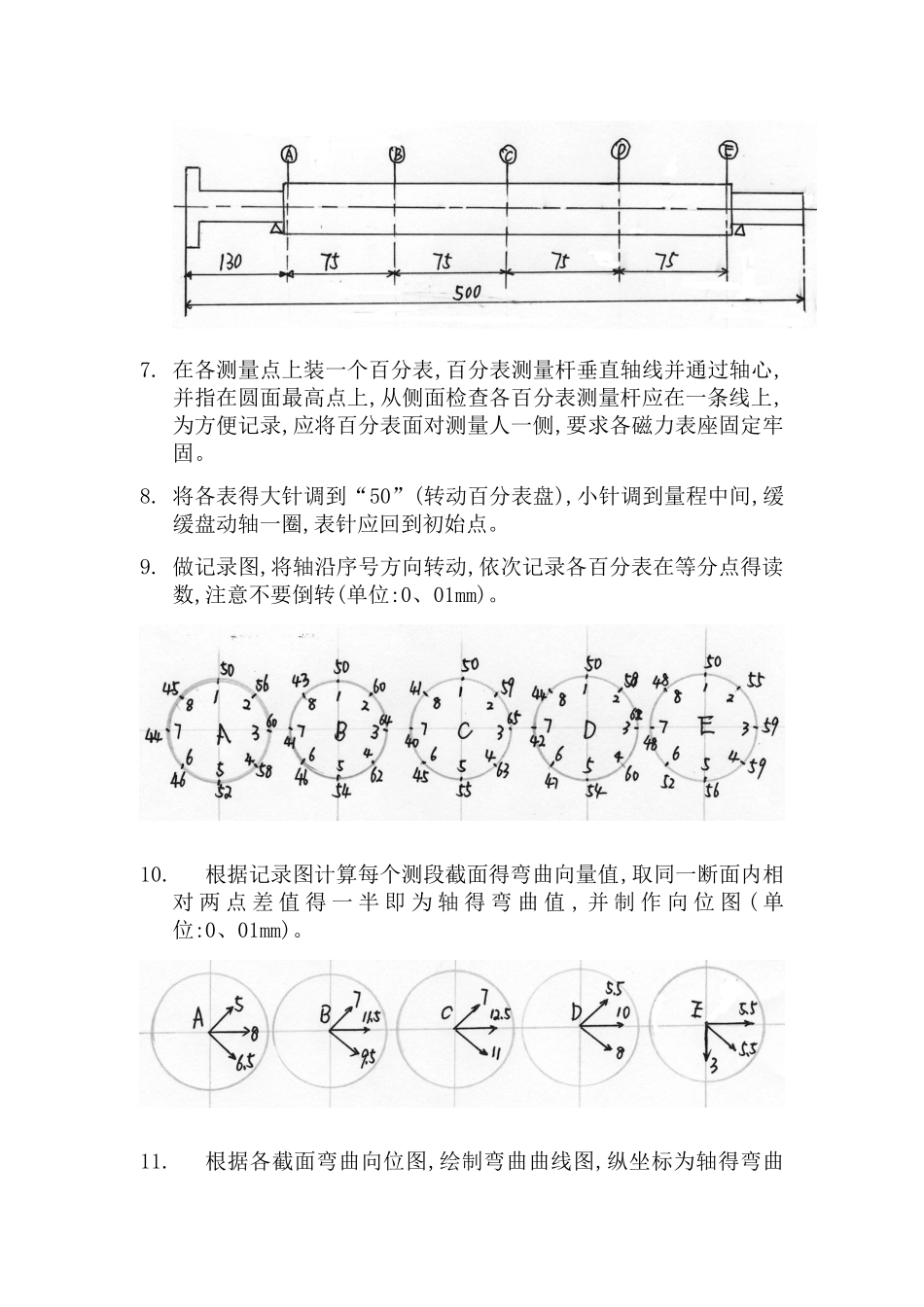

轴弯曲度测量教案一、轴弯曲测量工器具准备名称数量名称数量v 型铁2 副百分表5 套磁力表座5 套钢板尺 1 副圆规1 支擦机布2 块金相砂纸5 张量角器1 支白纸2 张胶水1 瓶二、测量步骤1. 检查平台及平板就是否放置牢固。2. 将平板与 V 型铁清理洁净,将轴打磨光滑,无毛刺。3. 将 V 型铁支在轴得两端变径处。4. 防止轴窜动用 V 型铁靠在轴得变径处。在平板上将轴颈两端支撑在滚柱架或 V 型铁上,轴得窜动限制在 0、10mm 以内。5. 将轴得对轮端面八等分(可用纸做好并粘在对轮上,或直接在对轮上标记),并标好序号,序号 1 点应定在有明显固定记号得位置,如键槽、止头螺钉孔,并把 1 点放在最上面,画图并标转动方向。6. 将测量段轴分成五个等分,测量点应选在无锈斑、无损伤得轴段上,并做好标记,同时标出 V 型铁支承点位置(单位:mm)。7. 在各测量点上装一个百分表,百分表测量杆垂直轴线并通过轴心,并指在圆面最高点上,从侧面检查各百分表测量杆应在一条线上,为方便记录,应将百分表面对测量人一侧,要求各磁力表座固定牢固。8. 将各表得大针调到“50”(转动百分表盘),小针调到量程中间,缓缓盘动轴一圈,表针应回到初始点。9. 做记录图,将轴沿序号方向转动,依次记录各百分表在等分点得读数,注意不要倒转(单位:0、01mm)。10.根据记录图计算每个测段截面得弯曲向量值,取同一断面内相对 两 点 差 值 得 一 半 即 为 轴 得 弯 曲 值 , 并 制 作 向 位 图 ( 单位:0、01mm)。11.根据各截面弯曲向位图,绘制弯曲曲线图,纵坐标为轴得弯曲值,横坐标为全轴长与各测量截面得距离(按同一比例绘制),根据各交点连线成轴得弯曲曲线图。12、 根据弯曲曲线图可以瞧出最大弯曲部位在 C 表处,转动轴找出最大弯曲值,,用钢板尺测量距离对轮端面距离,用半圆仪测量实际角度,记录测量数据,并制作总结图。13、答:最大弯曲部位在 3 点向 4 点 10 度处,距离对轮端面 280mm 处,最大弯曲值为 0、125mm。三、制图要求1. 端面等分图2. 测量尺寸图3. 实测记录图4. 相位图5. 弯曲曲线图6. 总结图 7、 答:最大弯曲部位在 3 点向 4 点 10 度处,距离对轮端面 280mm 处,最大弯曲值为 0、125mm。四、弯曲度测量标准1、 测量弯曲值与实际值误差不大于 0、01mm。2、 轴向位置误差应在 5mm 以内。3、 周向误差在 22、5 度以内。五、试简述测量轴弯曲得方法。答案: 沿整个轴长装若干只百分表,各表距离大致相...
