轴结构设计和强度校核

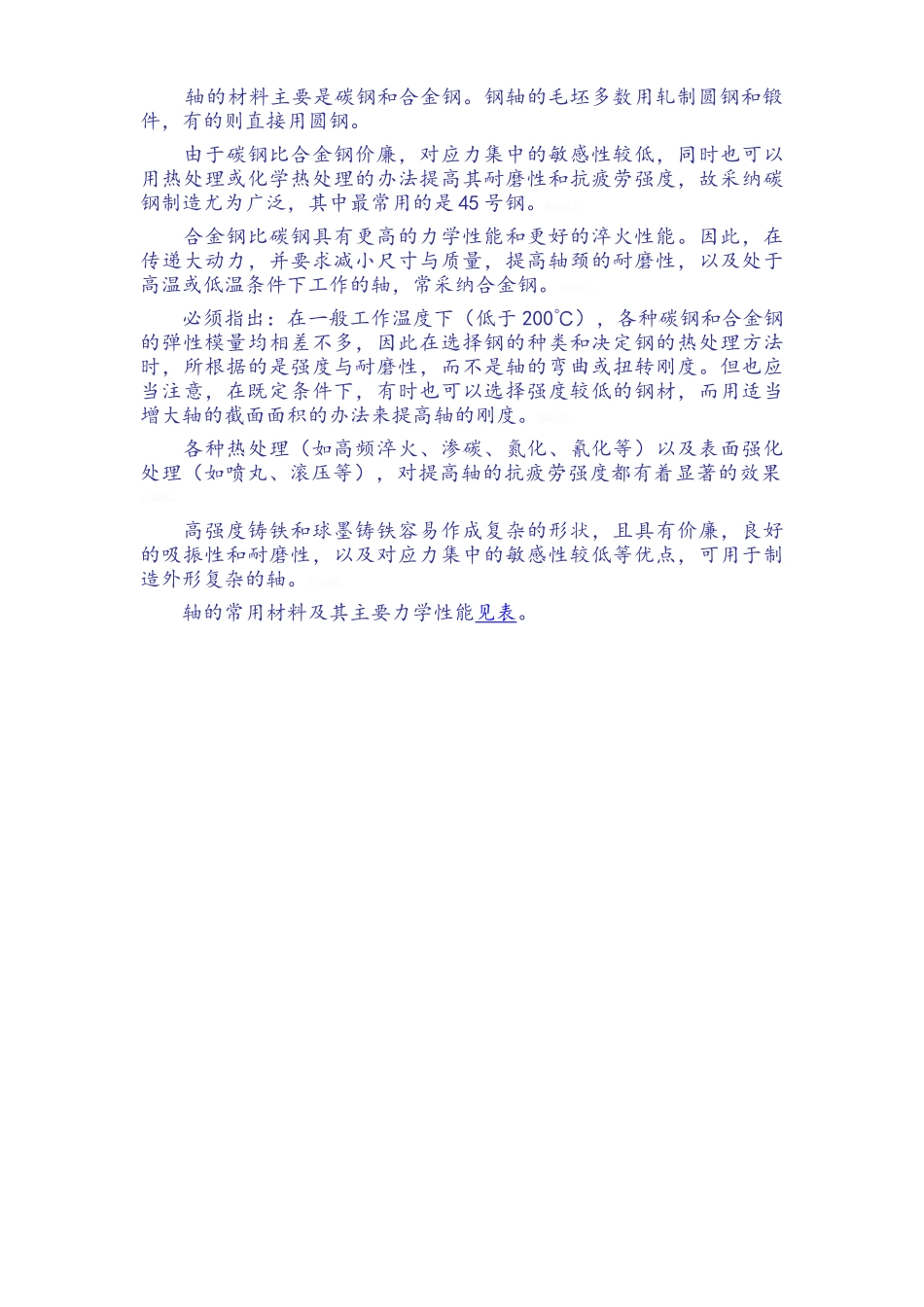

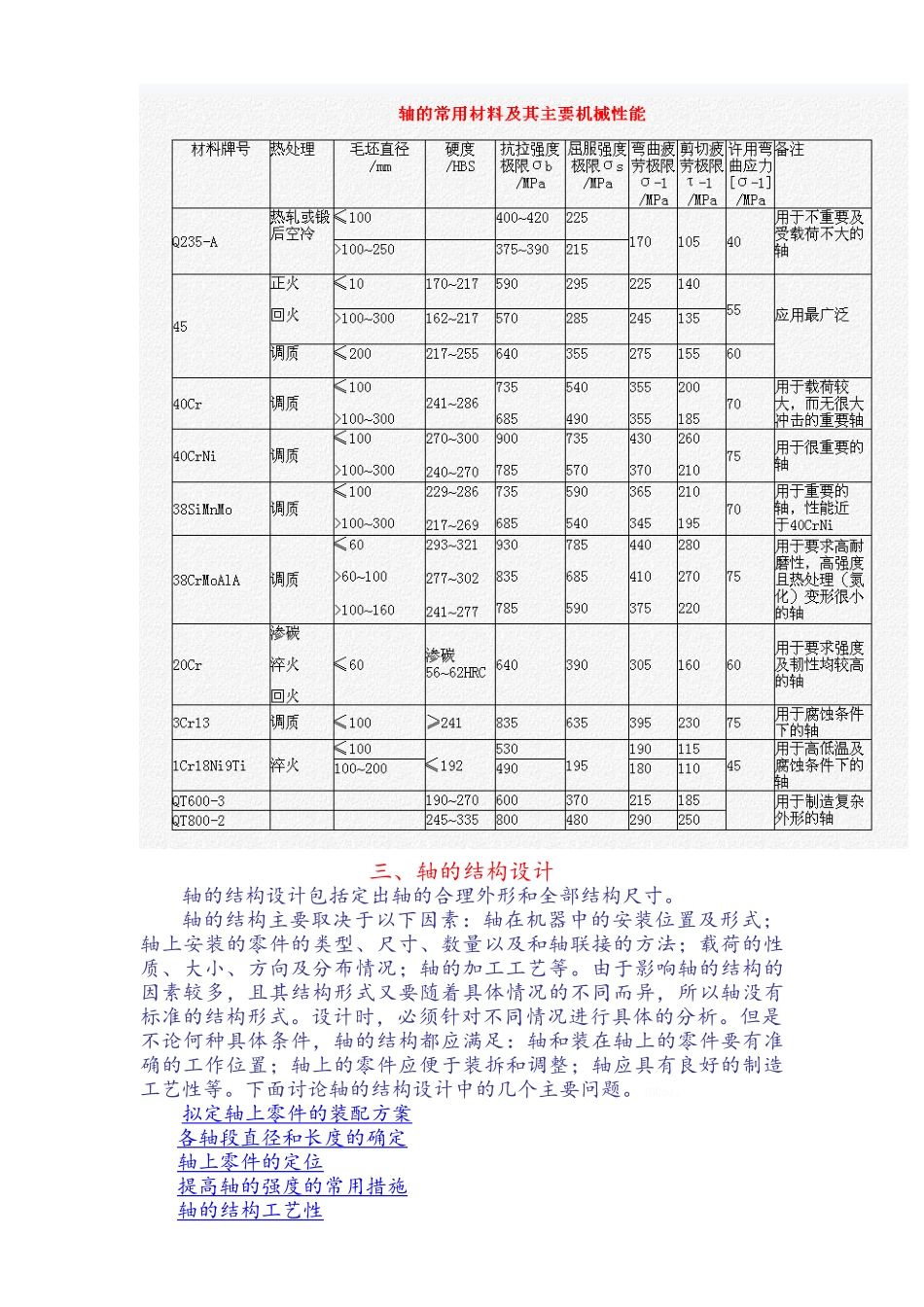

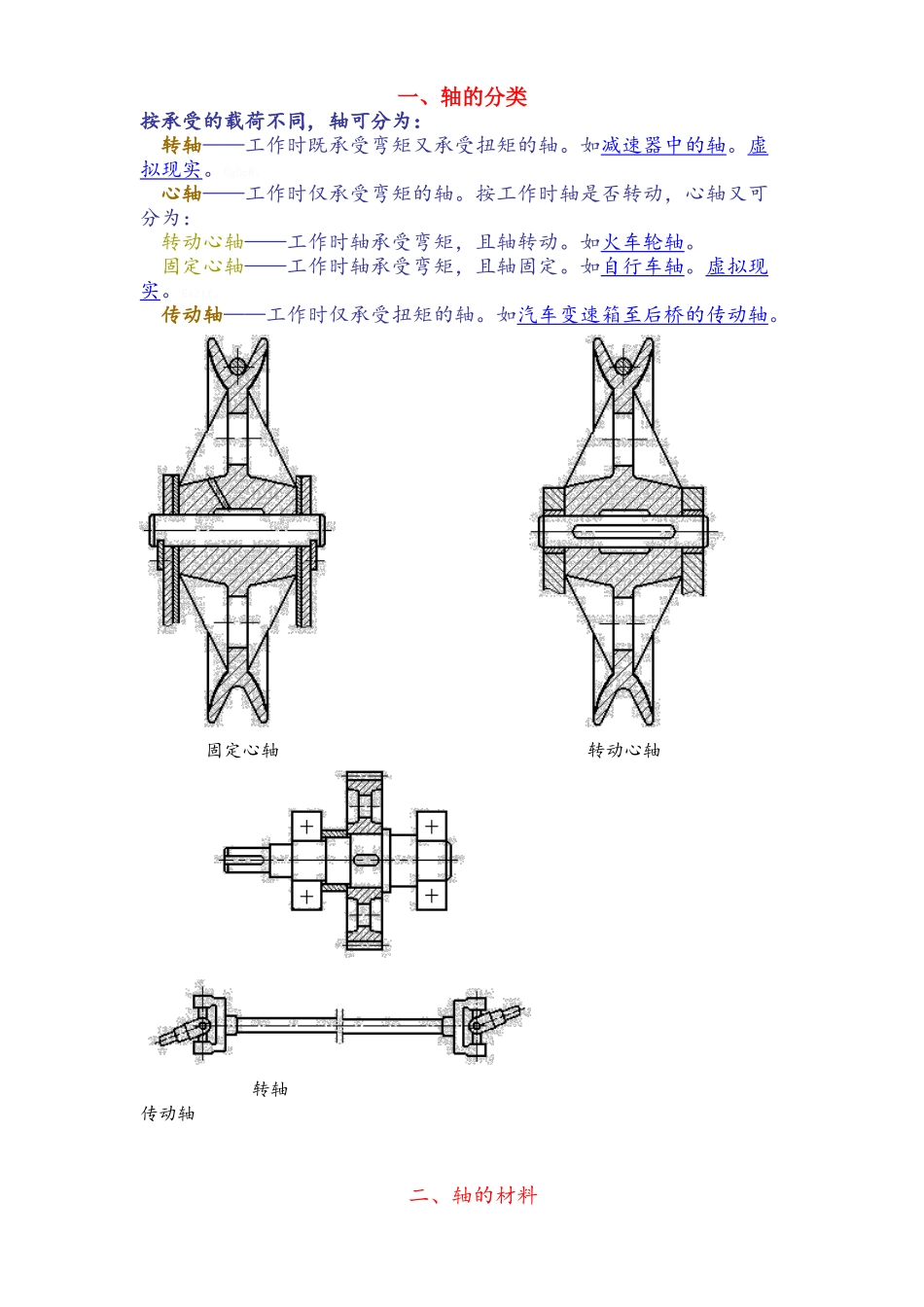

一、轴的分类按承受的载荷不同, 轴可分为： 转轴——工作时既承受弯矩又承受扭矩的轴。如减速器中的轴。虚拟现实。CgDcR。 心轴——工作时仅承受弯矩的轴。按工作时轴是否转动，心轴又可分为： 转动心轴——工作时轴承受弯矩，且轴转动。如火车轮轴。 固定心轴——工作时轴承受弯矩，且轴固定。如自行车轴。虚拟现实。ExZIf。 传动轴——工作时仅承受扭矩的轴。如汽车变速箱至后桥的传动轴。 固定心轴 转动心轴 转轴 传动轴 二、轴的材料 轴的材料主要是碳钢和合金钢。钢轴的毛坯多数用轧制圆钢和锻件，有的则直接用圆钢。 由于碳钢比合金钢价廉，对应力集中的敏感性较低，同时也可以用热处理或化学热处理的办法提高其耐磨性和抗疲劳强度，故采纳碳钢制造尤为广泛，其中最常用的是 45 号钢。Kuklz。 合金钢比碳钢具有更高的力学性能和更好的淬火性能。因此，在传递大动力，并要求减小尺寸与质量，提高轴颈的耐磨性，以及处于高温或低温条件下工作的轴，常采纳合金钢。o08dj。 必须指出：在一般工作温度下（低于 200℃），各种碳钢和合金钢的弹性模量均相差不多，因此在选择钢的种类和决定钢的热处理方法时，所根据的是强度与耐磨性，而不是轴的弯曲或扭转刚度。但也应当注意，在既定条件下，有时也可以选择强度较低的钢材，而用适当增大轴的截面面积的办法来提高轴的刚度。QAUx5。 各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（如喷丸、滚压等），对提高轴的抗疲劳强度都有着显著的效果vjDHS。 高强度铸铁和球墨铸铁容易作成复杂的形状，且具有价廉，良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，可用于制造外形复杂的轴。SlaxB。 轴的常用材料及其主要力学性能见表。三、轴的结构设计 轴的结构设计包括定出轴的合理外形和全部结构尺寸。轴的结构主要取决于以下因素：轴在机器中的安装位置及形式；轴上安装的零件的类型、尺寸、数量以及和轴联接的方法；载荷的性质、大小、方向及分布情况；轴的加工工艺等。由于影响轴的结构的因素较多，且其结构形式又要随着具体情况的不同而异，所以轴没有标准的结构形式。设计时，必须针对不同情况进行具体的分析。但是不论何种具体条件，轴的结构都应满足：轴和装在轴上的零件要有准确的工作位置；轴上的零件应便于装拆和调整；轴应具有良好的制造工艺性等。下面讨论轴的结构设计中的几个主要问题。1GC6J。拟定轴上零件的装配方案 各轴段直径和长度的...
