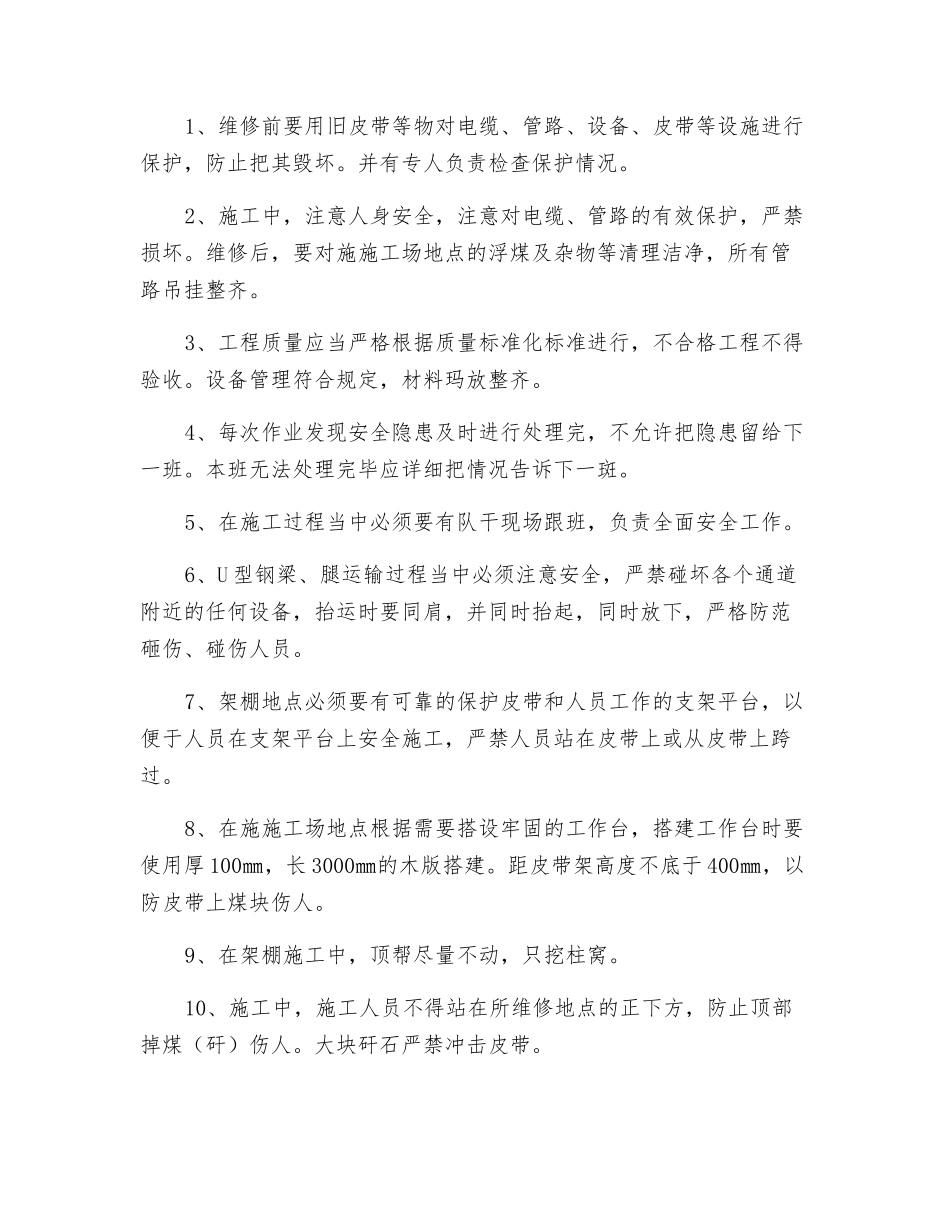

运斜架棚维修措施运输斜巷(西山回风巷口～西山运输巷口段)60m 范围的锚网巷道，其中有 30 米巷道；由于受回采动压的影响，锚索盘、锚杆盘变形，两帮鼓出且有裂隙；经矿务会讨论确定，对此段巷道进行维修刷扩、架设大 25U 型钢棚，估计工程量 30m；为了进一步确保施工安全顺利，特编制本措施，望施工人员仔细学习并严格执行。一、 施施工场地点： 运输斜巷(西山回风巷交叉口以下 30m 范围的锚杆巷道)，维修刷扩，架设 25U 型钢棚；施工由下向上以此进行架棚，双重支护巷道至预定位置。二、 施工要求：1、架设大 25U 型棚时，要求对巷道先进行挖柱窝、扩帮；断面规格 3.2*3.1m；棚距 0.8m。2、挖柱窝、扩帮，采纳手镐或风镐作业，人工清渣，皮带运输的方式进行。3、 必须以西侧腿内刷 150mm 为准，刷右邦，确保巷道直线性和架棚质量。4、 U 型棚棚距 0.8m，棚子用 2.0m×1m 的钢筋网片配合背板由下至上封严，钢筋网片必须封严盖实，不脱节，网与网搭接 200㎜，联网材料选用双股 8#铁丝扭紧。并对帮、顶的空间用矸石、煤渣充填背实。5、 架设 U 型棚时，先立棚腿，后架棚梁，棚子迈步均匀，棚距误差不超过 0～100mm。6、 斜巷架棚须保证棚子的迎山角。7、 卡缆必须紧固有效，确保棚子不变形，棚与棚之间拉杆连接紧固，拉杆成一条直线。三、 施工工艺： 以皮带机为参考物，找出巷道高宽段→挖柱窝、扩帮→顶部不动→清渣→立腿并固定→架设 U 型棚→铺网联网→用背板背帮及废渣填充→用板皮背顶并接到实顶。四、质量要求：1、架设 U 棚，其断面规格允许误差为 0—100mm，棚距 800mm（中—中）允许误差为±50mm，支架柱窝深度不小于 300mm，搭接长度（腿梁）为 400mm。2、支架迎山有力，卡缆螺母扭紧力矩不小于 150N．m。3、架棚时严格根据中腰线架设，保持坡度均匀，若中腰线标定不清或有疑问时，中、腰线由地测部重新矫正标准。4、架棚时，要求梁、腿的搭接长度为 400mm，梁腿应合严实，允许误差为±50mm。在架棚时，要求棚腿两侧应水平，误差不能超过±40mm。支架架好后，顶部应背实接顶。5、支架扭矩：架棚时棚梁扭矩不能超过 80mm，随架棚并及时调整扭斜度。6、棚架好后，应用金属网片和木板皮将棚后背严。网与网之间搭接 200mm，每 200mm 连一扣，按三花布置。五、安全技术措施： 1、维修前要用旧皮带等物对电缆、管路、设备、皮带等设施进行保护，防止把其毁坏。并有专人负责检查保护情况。2...
