连续梁支架检算书

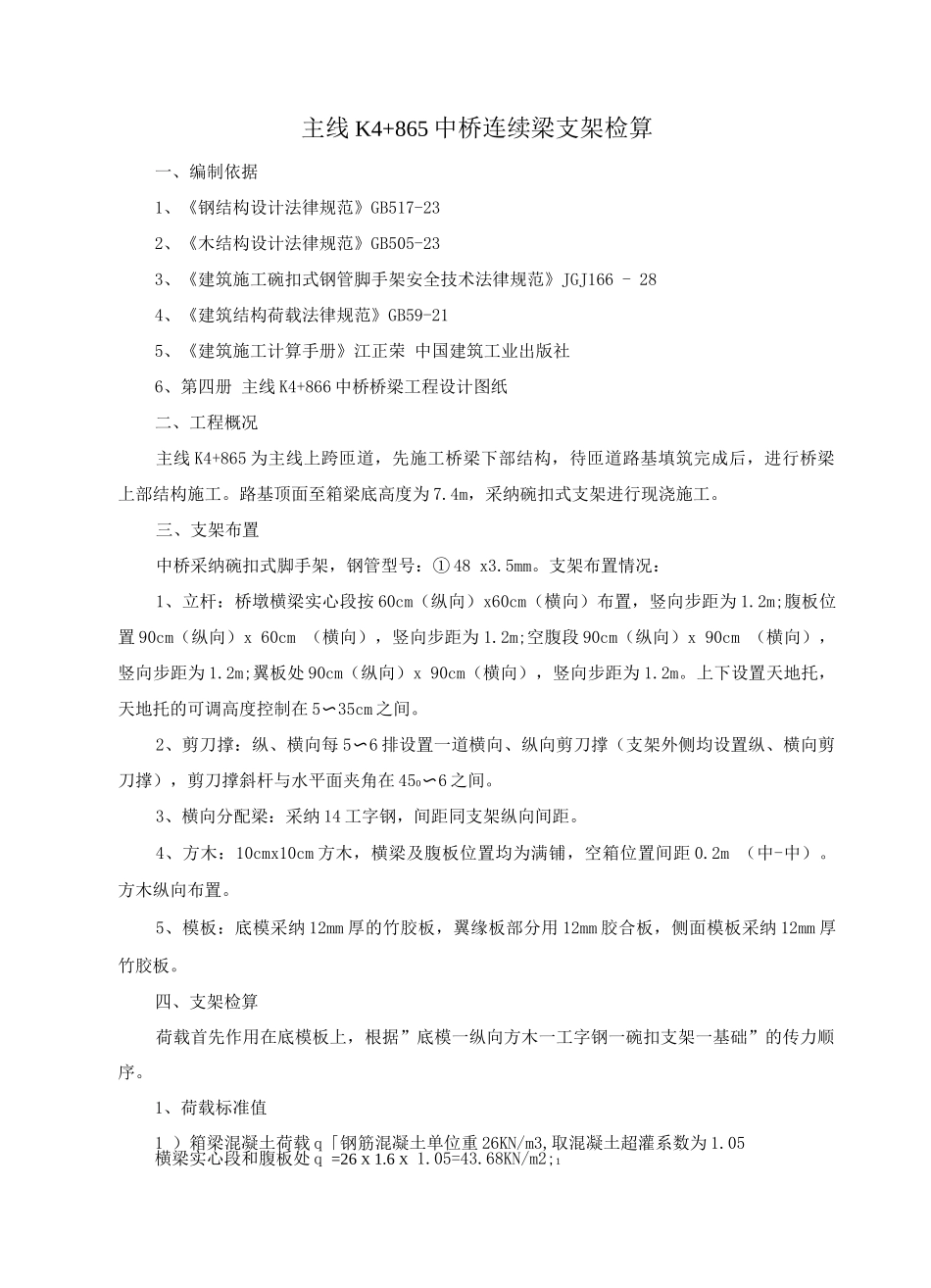

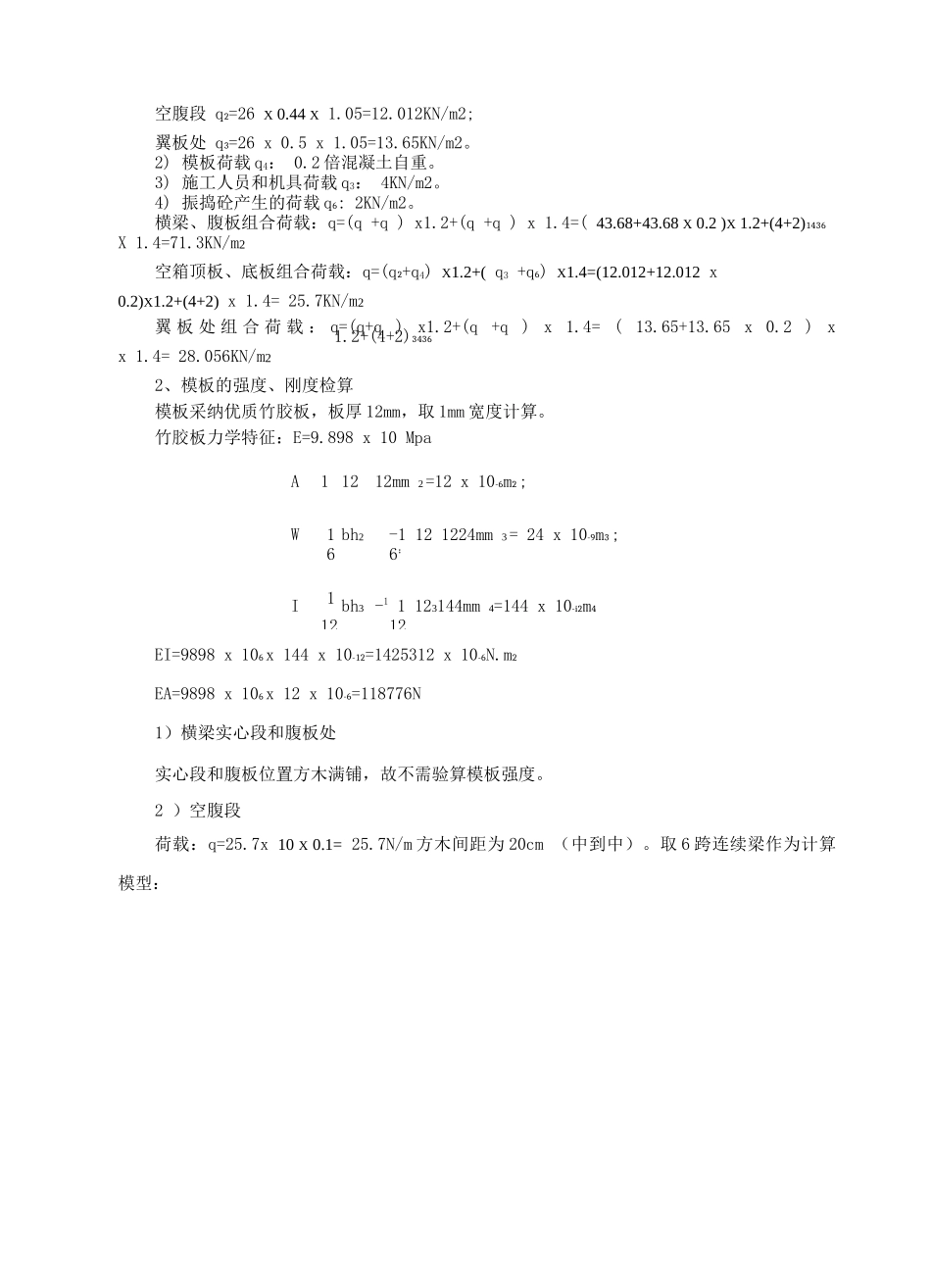

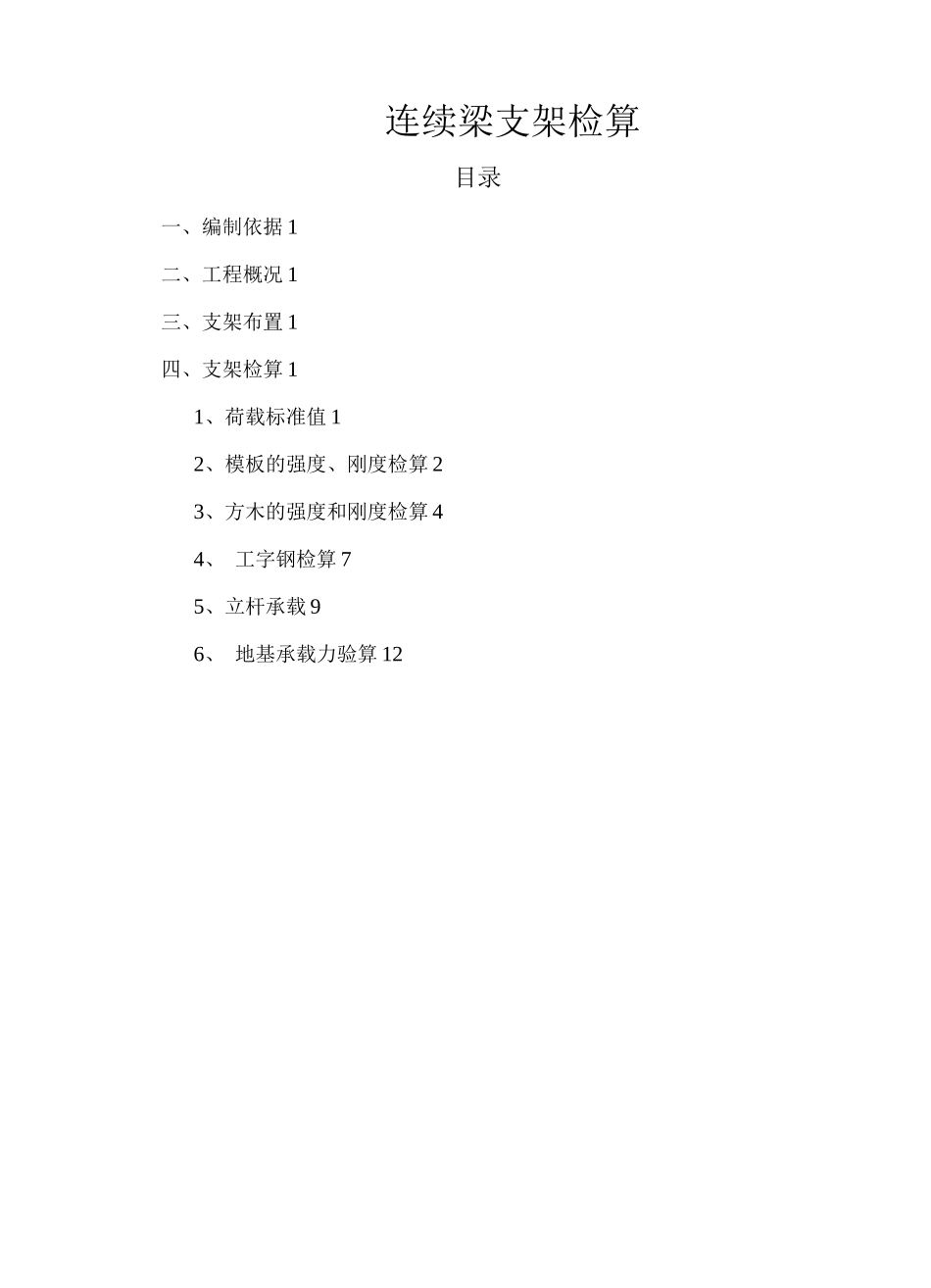

连续梁支架检算目录一、编制依据 1二、工程概况 1三、支架布置 1四、支架检算 11、荷载标准值 12、模板的强度、刚度检算 23、方木的强度和刚度检算 44、 工字钢检算 75、立杆承载 96、 地基承载力验算 12主线 K4+865 中桥连续梁支架检算一、编制依据1、《钢结构设计法律规范》GB517-232、《木结构设计法律规范》GB505-233、《建筑施工碗扣式钢管脚手架安全技术法律规范》JGJ166 - 284、《建筑结构荷载法律规范》GB59-215、《建筑施工计算手册》江正荣 中国建筑工业出版社6、第四册 主线 K4+866 中桥桥梁工程设计图纸二、工程概况主线 K4+865 为主线上跨匝道，先施工桥梁下部结构，待匝道路基填筑完成后，进行桥梁上部结构施工。路基顶面至箱梁底高度为 7.4m，采纳碗扣式支架进行现浇施工。三、支架布置中桥采纳碗扣式脚手架，钢管型号：① 48 x3.5mm。支架布置情况：1、立杆：桥墩横梁实心段按 60cm（纵向）x60cm（横向）布置，竖向步距为 1.2m;腹板位置 90cm（纵向）x 60cm （横向），竖向步距为 1.2m;空腹段 90cm（纵向）x 90cm （横向），竖向步距为 1.2m;翼板处 90cm（纵向）x 90cm（横向），竖向步距为 1.2m。上下设置天地托，天地托的可调高度控制在 5〜35cm 之间。2、剪刀撑：纵、横向每 5〜6 排设置一道横向、纵向剪刀撑（支架外侧均设置纵、横向剪刀撑），剪刀撑斜杆与水平面夹角在 450〜6 之间。3、横向分配梁：采纳 14 工字钢，间距同支架纵向间距。4、方木：10cmx10cm 方木，横梁及腹板位置均为满铺，空箱位置间距 0.2m （中-中）。方木纵向布置。5、模板：底模采纳 12mm 厚的竹胶板，翼缘板部分用 12mm 胶合板，侧面模板采纳 12mm 厚竹胶板。四、支架检算荷载首先作用在底模板上，根据”底模一纵向方木一工字钢一碗扣支架一基础”的传力顺序。1、荷载标准值1 ）箱梁混凝土荷载 q「钢筋混凝土单位重 26KN/m3,取混凝土超灌系数为 1.05横梁实心段和腹板处 q =26 X 1.6 X 1.05=43.68KN/m2;1空腹段 q2=26 X 0.44 X 1.05=12.012KN/m2;翼板处 q3=26 x 0.5 x 1.05=13.65KN/m2。2) 模板荷载 q4： 0.2 倍混凝土自重。3) 施工人员和机具荷载 q3： 4KN/m2。4) 振捣砼产生的荷载 q6: 2KN/m2。横梁、腹板组合荷载：q=(q +q ) x1.2+(q +q ) x 1.4=( 43.68+43.68 X 0.2 )X 1.2+(4+2)1436X 1.4=71.3KN/m2空箱顶板、底板组合荷载：q=(q2+q4) X1.2+...
