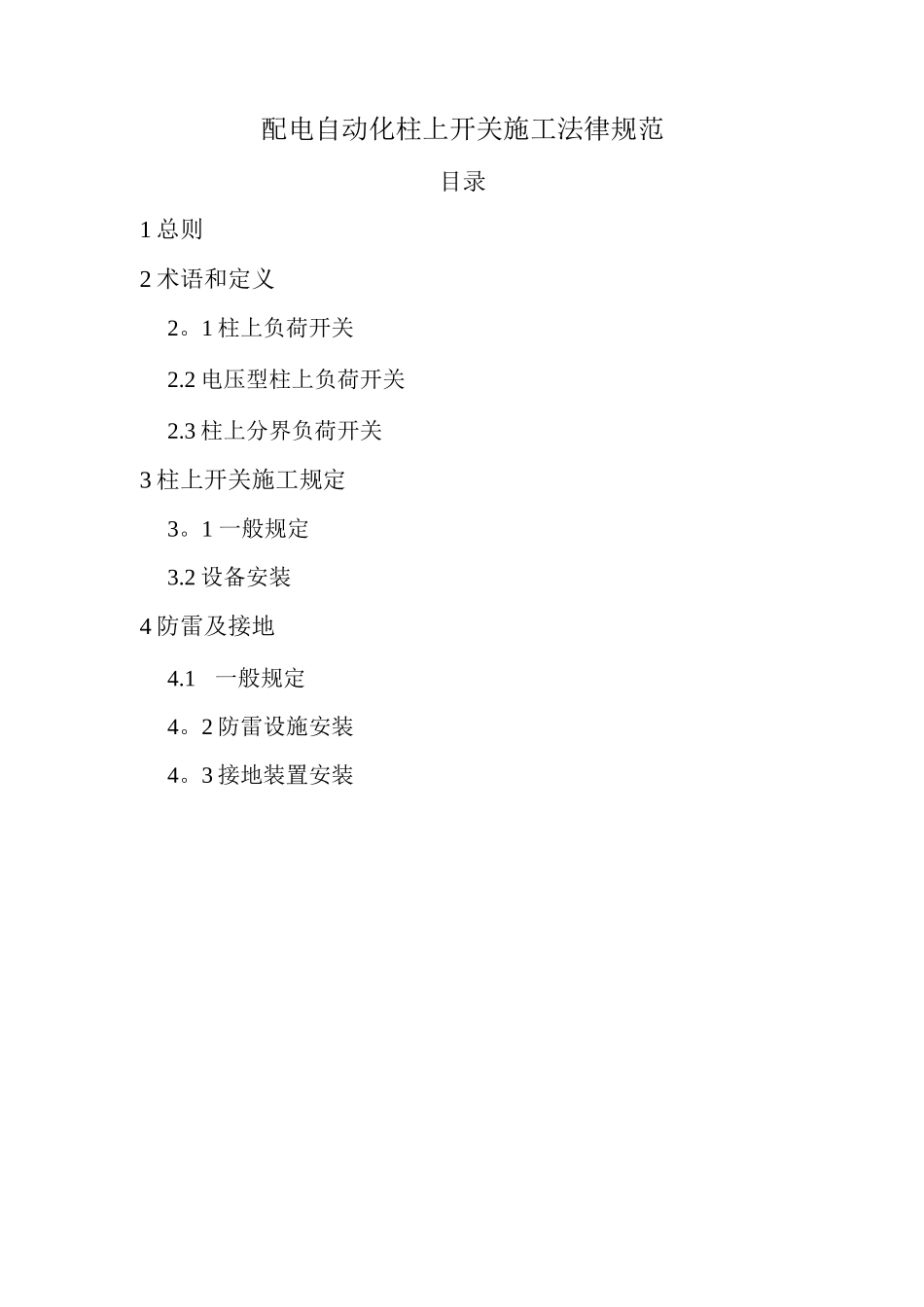

配电自动化柱上开关施工规范

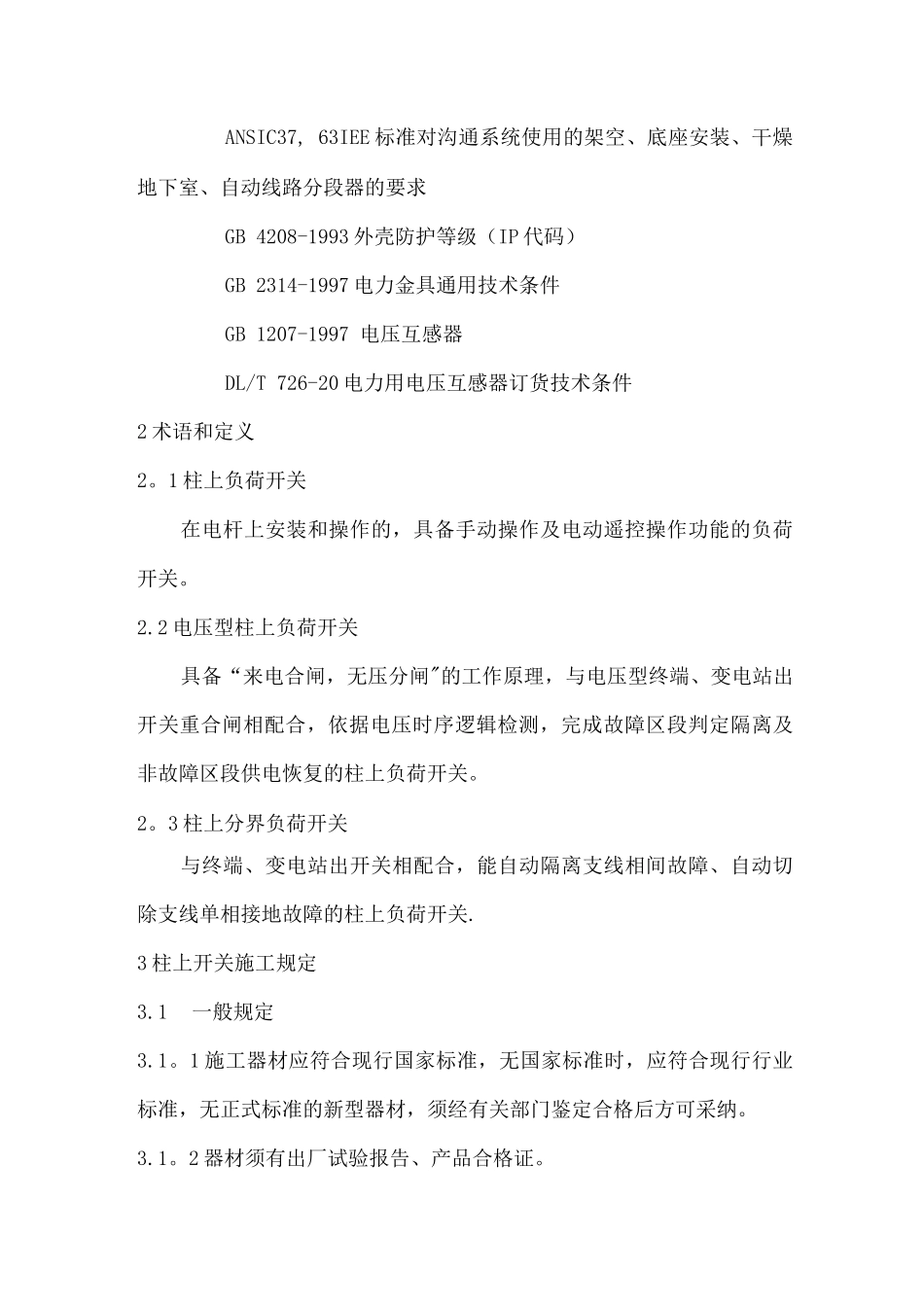

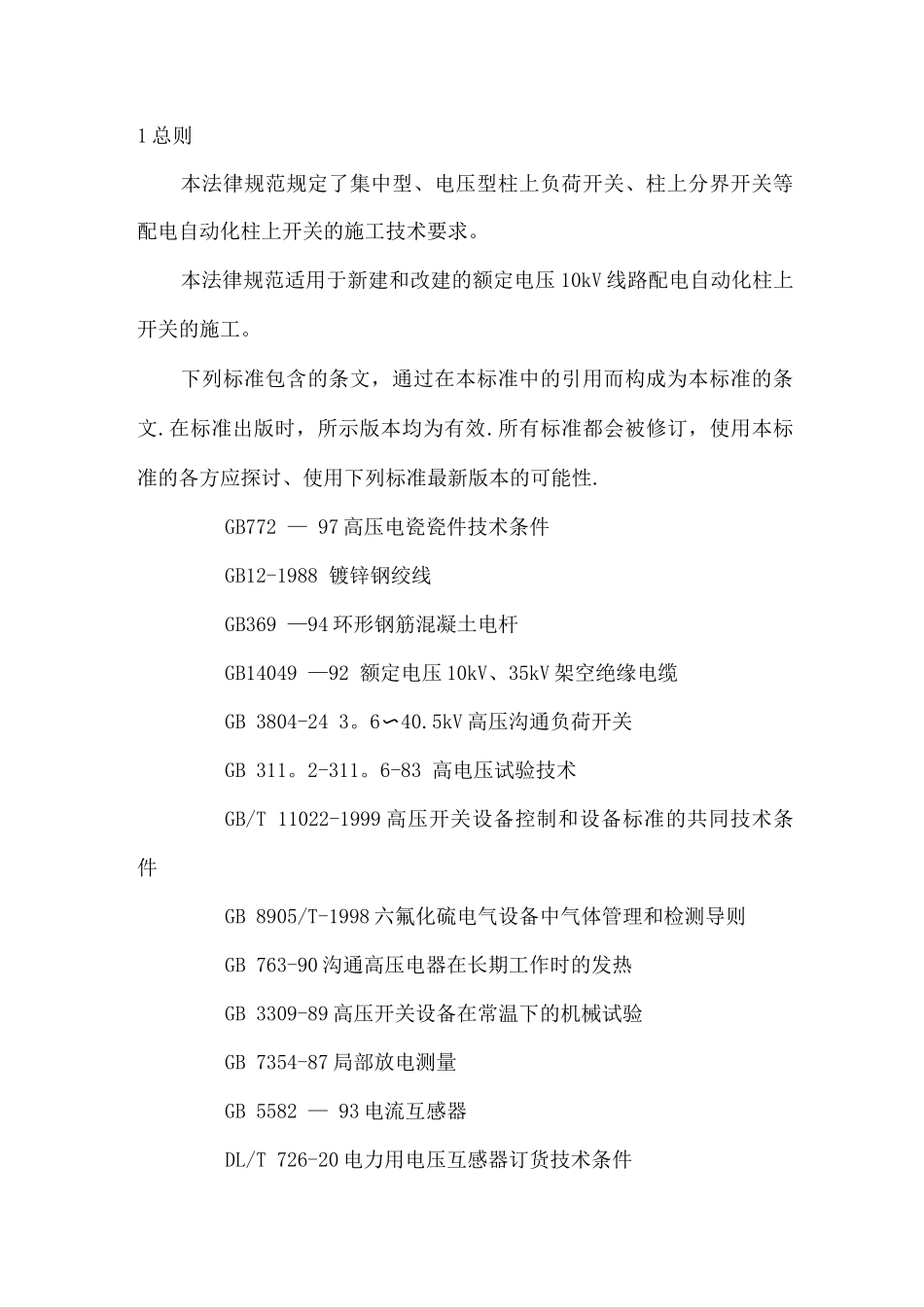

配电自动化柱上开关施工法律规范目录1 总则2 术语和定义2。1 柱上负荷开关2.2 电压型柱上负荷开关2.3 柱上分界负荷开关3 柱上开关施工规定3。1 一般规定3.2 设备安装4 防雷及接地4.1一般规定4。2 防雷设施安装4。3 接地装置安装1 总则本法律规范规定了集中型、电压型柱上负荷开关、柱上分界开关等配电自动化柱上开关的施工技术要求。本法律规范适用于新建和改建的额定电压 10kV 线路配电自动化柱上开关的施工。下列标准包含的条文，通过在本标准中的引用而构成为本标准的条文.在标准出版时，所示版本均为有效.所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性.GB772 — 97 高压电瓷瓷件技术条件GB12-1988 镀锌钢绞线GB369 —94 环形钢筋混凝土电杆GB14049 —92 额定电压 10kV、35kV 架空绝缘电缆GB 3804-24 3。6〜40.5kV 高压沟通负荷开关GB 311。2-311。6-83 高电压试验技术GB/T 11022-1999 高压开关设备控制和设备标准的共同技术条件GB 8905/T-1998 六氟化硫电气设备中气体管理和检测导则GB 763-90 沟通高压电器在长期工作时的发热GB 3309-89 高压开关设备在常温下的机械试验GB 7354-87 局部放电测量GB 5582 — 93 电流互感器DL/T 726-20 电力用电压互感器订货技术条件ANSIC37, 63IEE 标准对沟通系统使用的架空、底座安装、干燥地下室、自动线路分段器的要求GB 4208-1993 外壳防护等级（IP 代码）GB 2314-1997 电力金具通用技术条件GB 1207-1997 电压互感器DL/T 726-20 电力用电压互感器订货技术条件2 术语和定义2。1 柱上负荷开关在电杆上安装和操作的，具备手动操作及电动遥控操作功能的负荷开关。2.2 电压型柱上负荷开关具备“来电合闸，无压分闸"的工作原理，与电压型终端、变电站出开关重合闸相配合，依据电压时序逻辑检测，完成故障区段判定隔离及非故障区段供电恢复的柱上负荷开关。2。3 柱上分界负荷开关与终端、变电站出开关相配合，能自动隔离支线相间故障、自动切除支线单相接地故障的柱上负荷开关.3 柱上开关施工规定3.1一般规定3.1。1 施工器材应符合现行国家标准，无国家标准时，应符合现行行业标准，无正式标准的新型器材，须经有关部门鉴定合格后方可采纳。3.1。2 器材须有出厂试验报告、产品合格证。3。1.3 器材须进行下列检查，且符合：a）外观检查无损坏或变形；b）型号、规格正确；c）技术文件齐全。3。1。4 发现器材有下列情...
