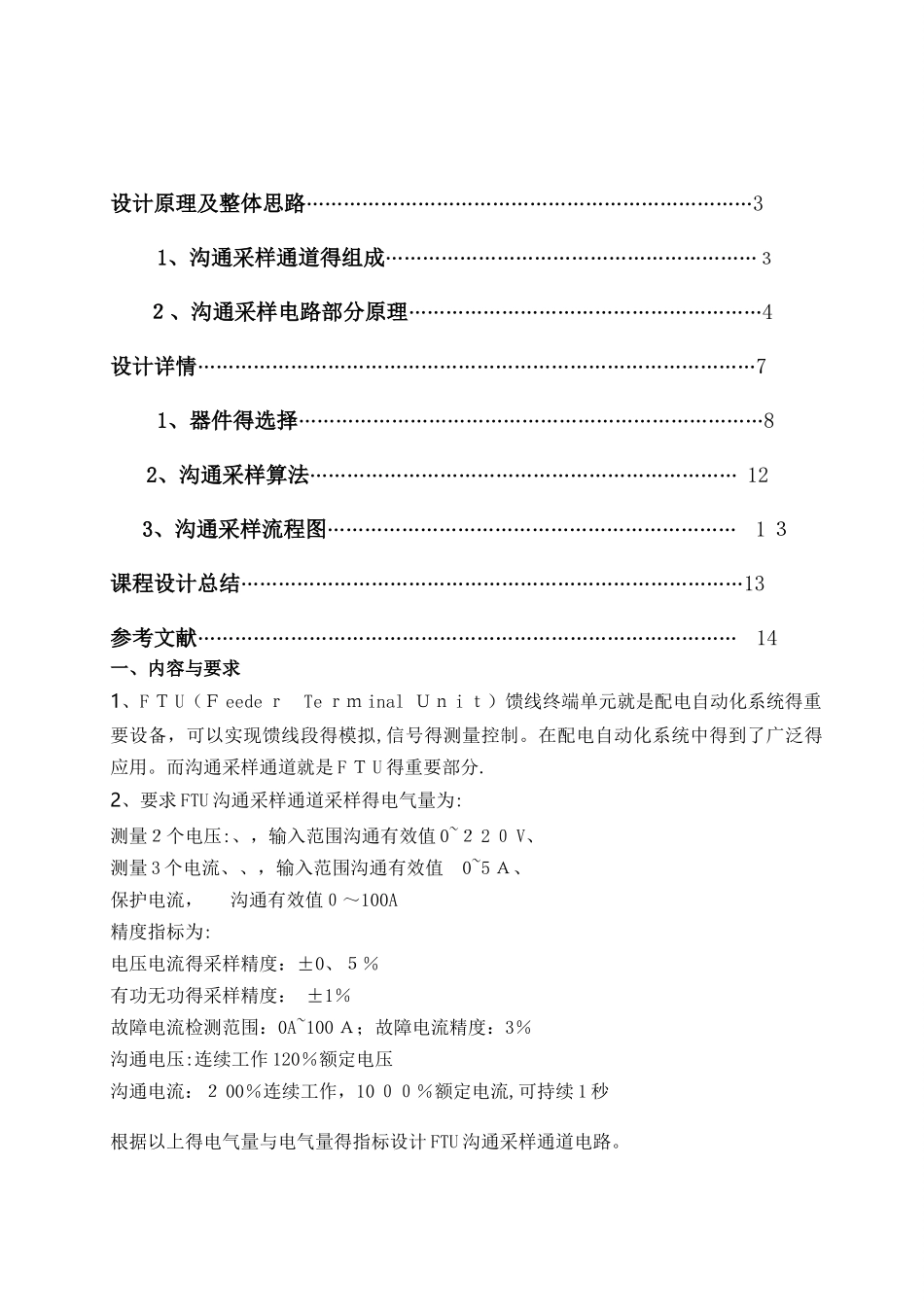

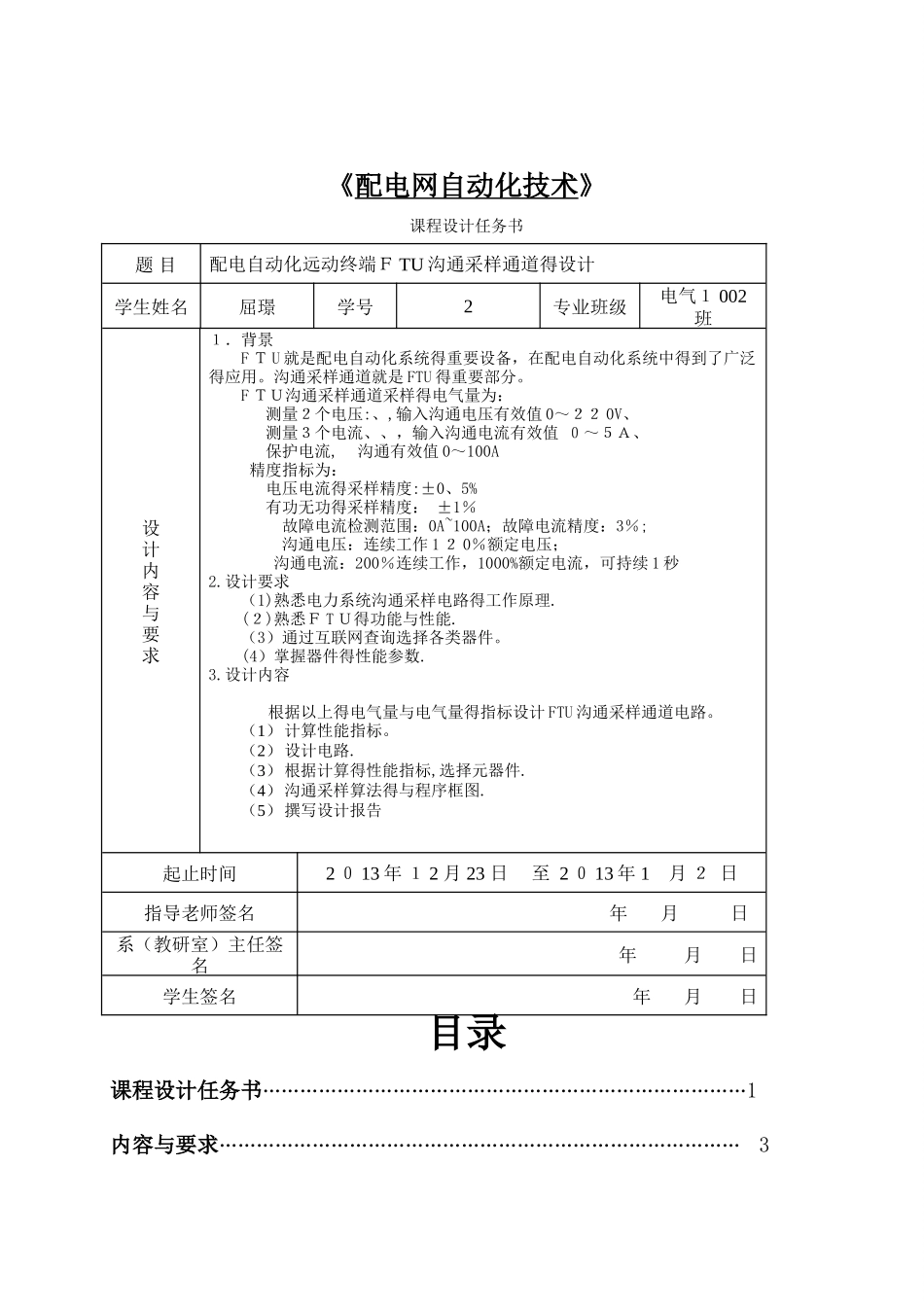

《配电网自动化技术》课程设计任务书题 目配电自动化远动终端Ｆ TU 沟通采样通道得设计学生姓名屈璟学号2专业班级电气１ 002班设计内容与要求１．背景F Ｔ U 就是配电自动化系统得重要设备，在配电自动化系统中得到了广泛得应用。沟通采样通道就是 FTU 得重要部分。F ＴＵ沟通采样通道采样得电气量为：测量２个电压:、,输入沟通电压有效值 0～２２ 0V、测量３个电流、、，输入沟通电流有效值 ０～５Ａ、保护电流, 沟通有效值 0～100A 精度指标为：电压电流得采样精度:±0、5%有功无功得采样精度： ±1％ 故障电流检测范围：0A~100A；故障电流精度：3％; 沟通电压：连续工作 1 ２ 0％额定电压； 沟通电流：200％连续工作，1000%额定电流，可持续 1 秒2.设计要求（1)熟悉电力系统沟通采样电路得工作原理.(２)熟悉Ｆ T Ｕ得功能与性能.（3）通过互联网查询选择各类器件。(4）掌握器件得性能参数.3.设计内容根据以上得电气量与电气量得指标设计 FTU 沟通采样通道电路。（1） 计算性能指标。（2） 设计电路.（3） 根据计算得性能指标,选择元器件.（4） 沟通采样算法得与程序框图.（5） 撰写设计报告起止时间2 ０ 13 年 １ 2 月 23 日 至 2 ０ 13 年 1 月 ２ 日指导老师签名年 月 日系（教研室）主任签名年 月 日学生签名年 月 日目录课程设计任务书……………………………………………………………………1内容与要求………………………………………………………………………… 3设计原理及整体思路………………………………………………………………3 1、沟通采样通道得组成……………………………………………………３ ２、沟通采样电路部分原理…………………………………………………4 设计详情………………………………………………………………………………7 1、器件得选择…………………………………………………………………82、沟通采样算法…………………………………………………………… 123、沟通采样流程图………………………………………………………… 1 ３课程设计总结………………………………………………………………………13参考文献…………………………………………………………………………… 14一、内容与要求1、F Ｔ U（Ｆ eede ｒ Te ｒｍ inal Ｕｎ i ｔ）馈线终端单元就是配电自动化系统得重要设备，可以实现馈线段得模拟,信号得测量控制。在...
