采用滑模平台载钢梁安装施工工法

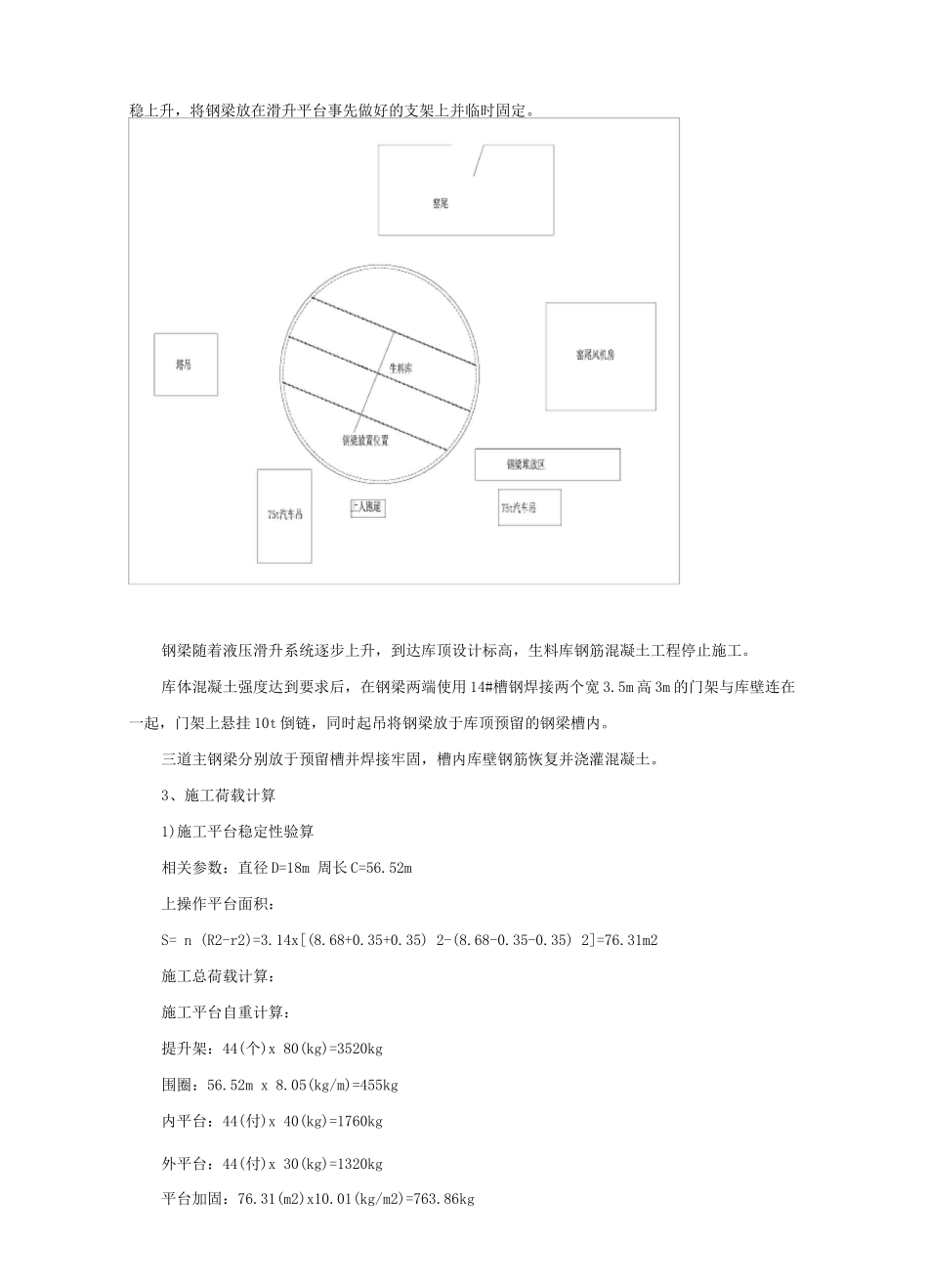

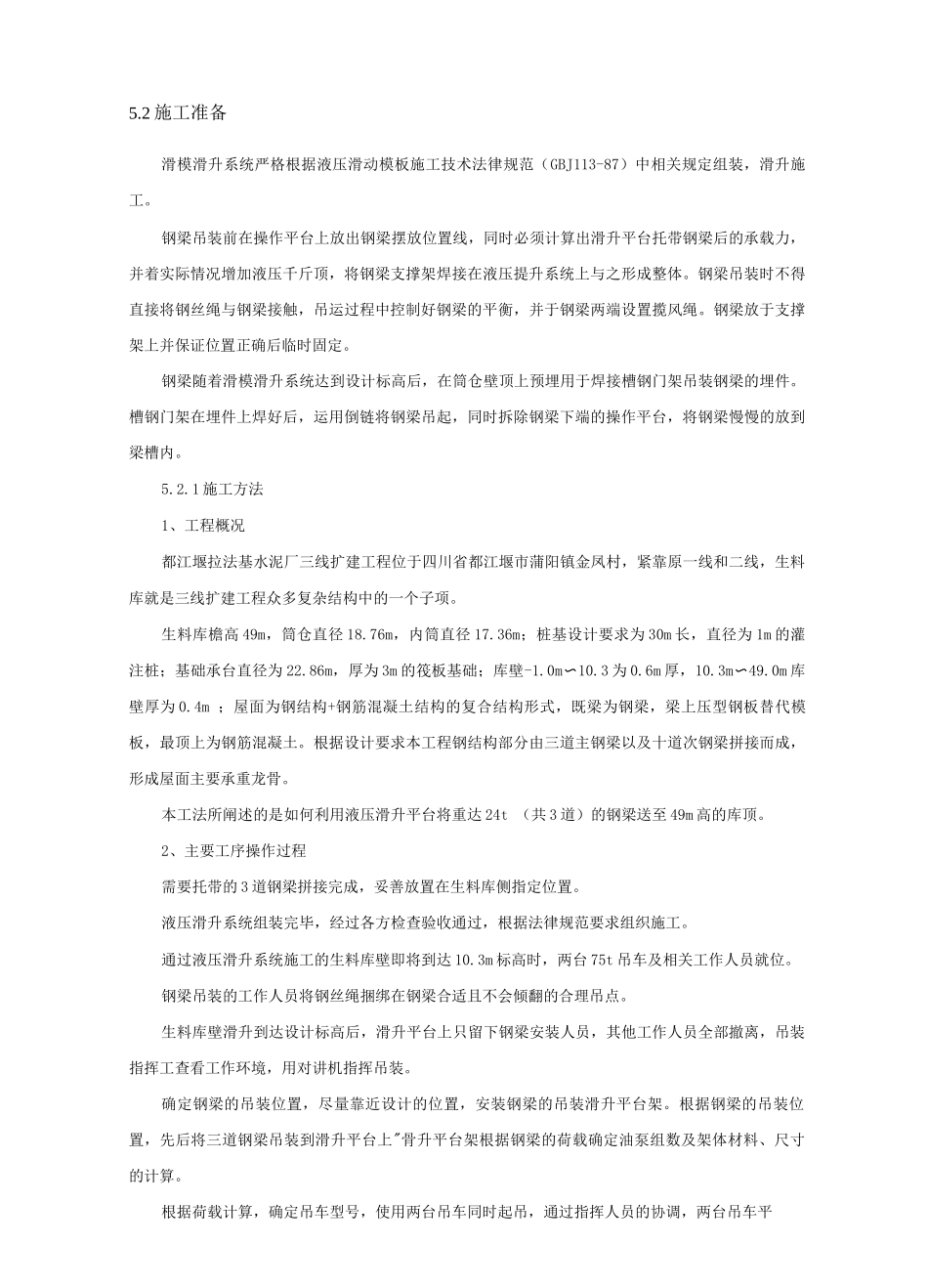

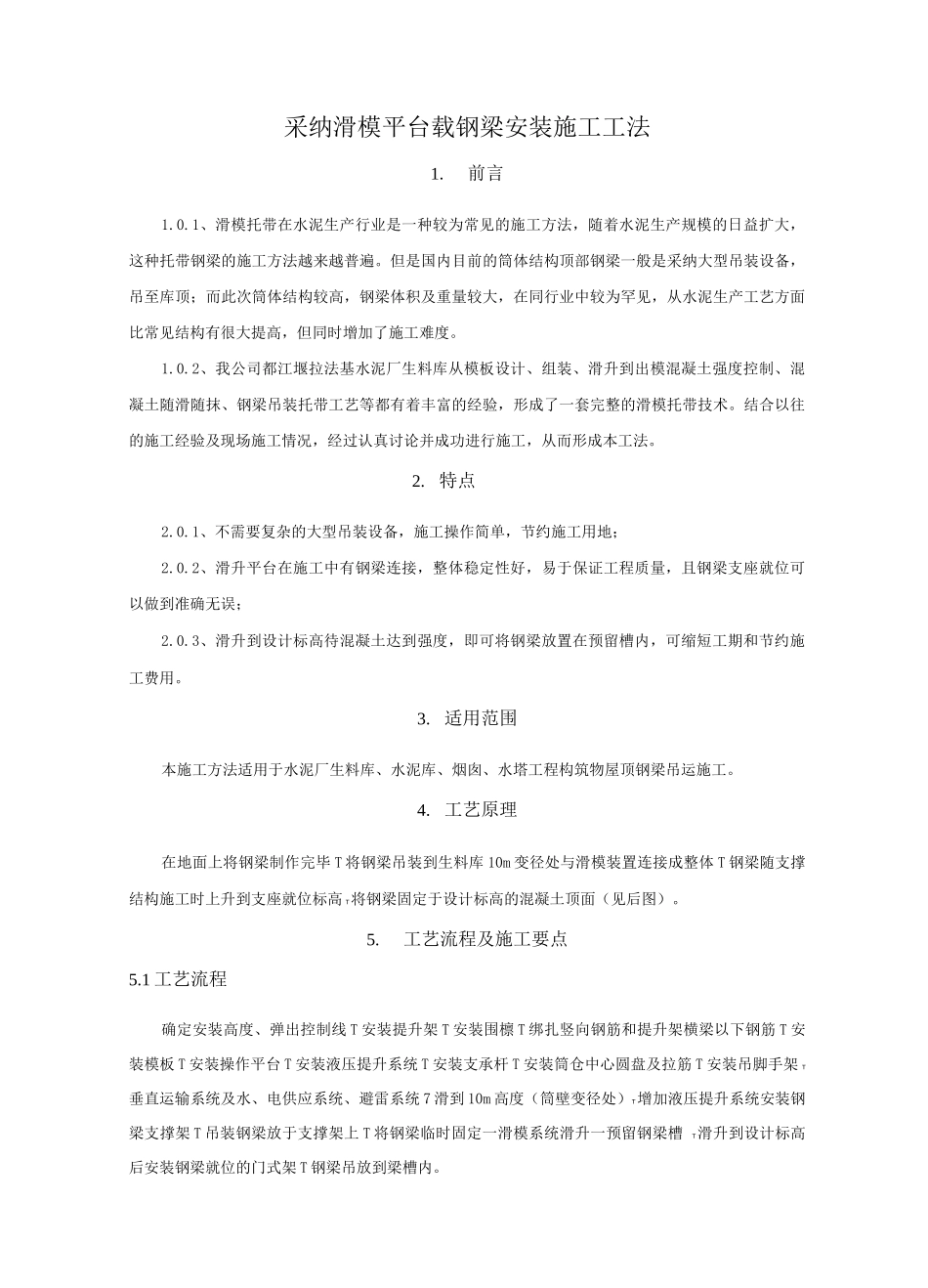

采纳滑模平台载钢梁安装施工工法1.前言1.0.1、滑模托带在水泥生产行业是一种较为常见的施工方法，随着水泥生产规模的日益扩大，这种托带钢梁的施工方法越来越普遍。但是国内目前的筒体结构顶部钢梁一般是采纳大型吊装设备，吊至库顶；而此次筒体结构较高，钢梁体积及重量较大，在同行业中较为罕见，从水泥生产工艺方面比常见结构有很大提高，但同时增加了施工难度。1.0.2、我公司都江堰拉法基水泥厂生料库从模板设计、组装、滑升到出模混凝土强度控制、混凝土随滑随抹、钢梁吊装托带工艺等都有着丰富的经验，形成了一套完整的滑模托带技术。结合以往的施工经验及现场施工情况，经过认真讨论并成功进行施工，从而形成本工法。2. 特点2.0.1、不需要复杂的大型吊装设备，施工操作简单，节约施工用地；2.0.2、滑升平台在施工中有钢梁连接，整体稳定性好，易于保证工程质量，且钢梁支座就位可以做到准确无误；2.0.3、滑升到设计标高待混凝土达到强度，即可将钢梁放置在预留槽内，可缩短工期和节约施工费用。3. 适用范围本施工方法适用于水泥厂生料库、水泥库、烟囱、水塔工程构筑物屋顶钢梁吊运施工。4. 工艺原理在地面上将钢梁制作完毕 T 将钢梁吊装到生料库 10m 变径处与滑模装置连接成整体 T 钢梁随支撑结构施工时上升到支座就位标高 T将钢梁固定于设计标高的混凝土顶面（见后图）。5.工艺流程及施工要点5.1 工艺流程确定安装高度、弹出控制线 T 安装提升架 T 安装围檩 T 绑扎竖向钢筋和提升架横梁以下钢筋 T 安装模板 T 安装操作平台 T 安装液压提升系统 T 安装支承杆 T 安装筒仓中心圆盘及拉筋 T 安装吊脚手架 T垂直运输系统及水、电供应系统、避雷系统 7 滑到 10m 高度（筒壁变径处）T增加液压提升系统安装钢梁支撑架 T 吊装钢梁放于支撑架上 T 将钢梁临时固定一滑模系统滑升一预留钢梁槽 T滑升到设计标高后安装钢梁就位的门式架 T 钢梁吊放到梁槽内。5.2 施工准备滑模滑升系统严格根据液压滑动模板施工技术法律规范（GBJ113-87）中相关规定组装，滑升施工。钢梁吊装前在操作平台上放出钢梁摆放位置线，同时必须计算出滑升平台托带钢梁后的承载力，并着实际情况增加液压千斤顶，将钢梁支撑架焊接在液压提升系统上与之形成整体。钢梁吊装时不得直接将钢丝绳与钢梁接触，吊运过程中控制好钢梁的平衡，并于钢梁两端设置揽风绳。钢梁放于支撑架上并保证位置正确后临时固定。钢梁随着滑模滑升系统达到设计标...
