金宁广场工程桩细则

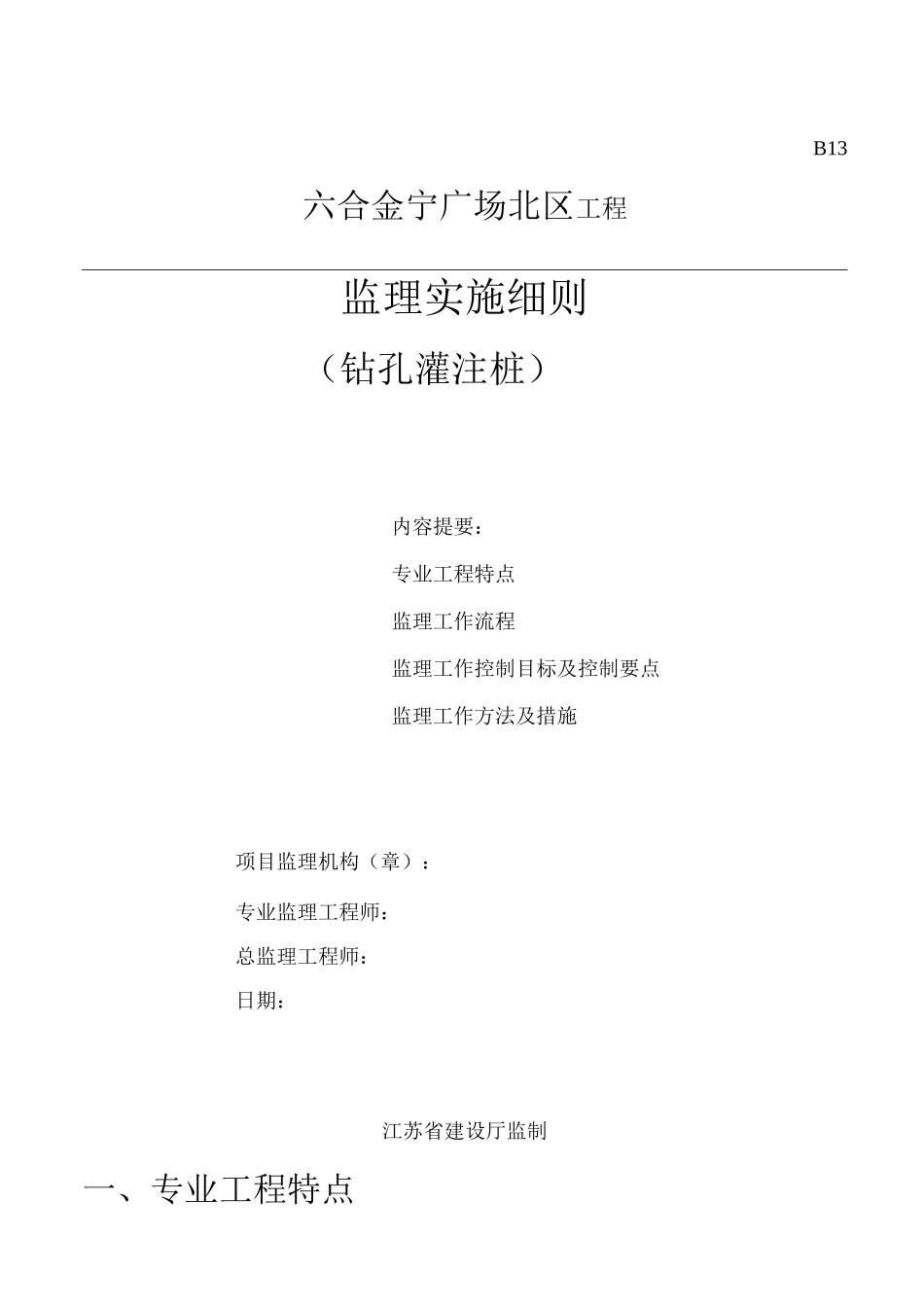

B13六合金宁广场北区工程监理实施细则（钻孔灌注桩）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制一、专业工程特点（一）工程简况南京太湖世家房地产有限公司投资建设的金宁广场位于六合区雄州镇龙津 路西侧，长江路南侧。北区二期工程 28 层酒店为框架结构，+0.相当于绝对 标高 11.151、工程桩概况：工程桩选用桩型为钻孔灌注桩，总桩数为 453 根，其中桩 径10 mm 计 339 根，桩径 8mm 计 114 根，以第 5-3 层中风化岩石层作为 桩端持力层，桩身砼强度等级为 C40。2、支护工程概况：本工程地下室实际开挖深度分为 13.2m 和 14.7m，基坑 安全等级为一级，方案综合考虑地质、环境、挖深、周围条件等诸方面因素， 支护结构采纳：a. 坑四周采纳钻孔灌注桩加二道钢筋砼支撑挡土；b. 整个基坑四周外围采纳“双排双头”深层搅拌桩形成一个全封闭止水帷 幕；c. 基坑内采纳 18 管井降水及“明沟加集水坑”疏干坑内水。支 护 钻 孔 灌 注 桩 桩 径 均 为 8 mm 、 1050 mm 、 1150mm 三 种 ， 有 效 桩 为 18.5m~26.0m 不等，所有桩顶用圈梁锚固，砼强度为 C35。深搅桩采纳双轴深搅机施工，桩径* 7@9，相邻桩体搭接 3，前后两 排桩接头错开，采纳 32.5 级普硅水泥，水泥掺入比 15%，水灰比 0.5 送浆压 力 0.4~0.6Mpa。立柱采纳角钢格构柱，下端插入钻孔灌注桩内不小于 2.5m，桩砼强度等级 为 C30。钢筋砼支撑中心标高-2.0m 和-7.5m,第一层支撑截面 7 x 8mm，第二 层支撑截面750 x 850mm，支撑内联杆件及固定杆件第一层为 6 x 7mm 钢 筋砼结构，第二层为650 x 750 钢筋砼结构，砼强度等级为 C35。（二）现场水文地质条件拟建场地位于雄州镇滁河北岸老居民区，地势低平，场地属漫滩漫滩地貌 单元。岩土层自上而下描述为：①~1 杂填土：杂色，松散，为近期平整场地时由碎砖、石填积，局部为 建筑垃圾。层厚约 0.9~5.60m① ~2 素填土：灰—灰黑色，软、流塑，埋深 0.9~3.5m,厚约 0~3.9m。② ~1 粉质粘土、粘土：灰黄色，湿，稍密，软~流塑，埋深 2.1~4.3 m 层 厚 0~3.70 m②2 淤泥质粉质粘土：灰色，流塑，局部夹薄层泥碳质土，稍有光滑，干强度低，埋深 2.10~6.70 层厚 3.2~8. m.② 3 粉质粘土淤泥质粉质粘土：灰色，软流塑干强...
