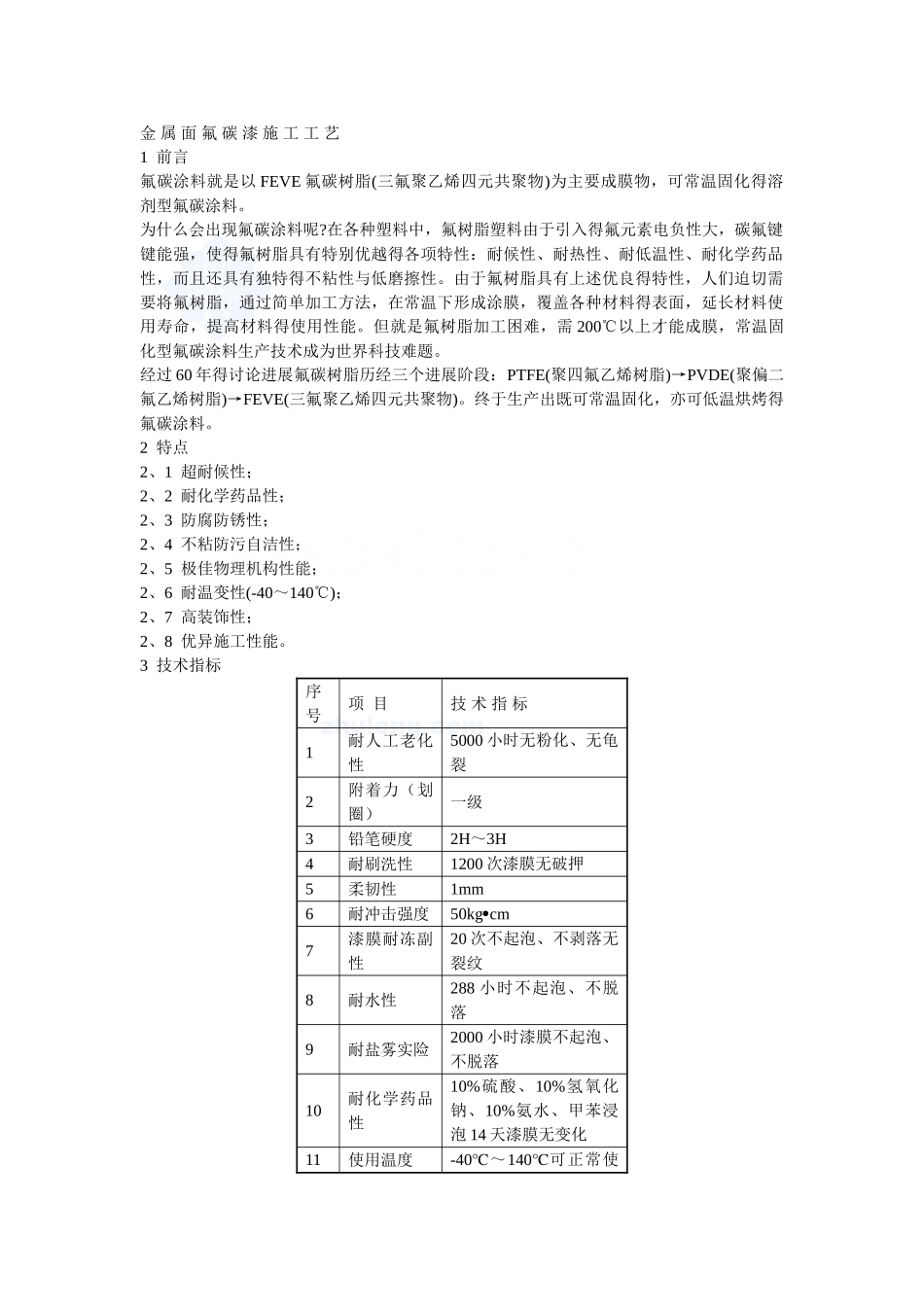

金 属 面 氟 碳 漆 施 工 工 艺1 前言氟碳涂料就是以 FEVE 氟碳树脂(三氟聚乙烯四元共聚物)为主要成膜物，可常温固化得溶剂型氟碳涂料。为什么会出现氟碳涂料呢?在各种塑料中，氟树脂塑料由于引入得氟元素电负性大，碳氟键键能强，使得氟树脂具有特别优越得各项特性：耐候性、耐热性、耐低温性、耐化学药品性，而且还具有独特得不粘性与低磨擦性。由于氟树脂具有上述优良得特性，人们迫切需要将氟树脂，通过简单加工方法，在常温下形成涂膜，覆盖各种材料得表面，延长材料使用寿命，提高材料得使用性能。但就是氟树脂加工困难，需 200℃以上才能成膜，常温固化型氟碳涂料生产技术成为世界科技难题。经过 60 年得讨论进展氟碳树脂历经三个进展阶段：PTFE(聚四氟乙烯树脂)→PVDE(聚偏二氟乙烯树脂)→FEVE(三氟聚乙烯四元共聚物)。终于生产出既可常温固化，亦可低温烘烤得氟碳涂料。2 特点2、1 超耐候性；2、2 耐化学药品性；2、3 防腐防锈性；2、4 不粘防污自洁性；2、5 极佳物理机构性能；2、6 耐温变性(-40～140℃)；2、7 高装饰性；2、8 优异施工性能。3 技术指标序号项 目技 术 指 标1耐人工老化性5000 小时无粉化、无龟裂2附着力（划圈）一级3铅笔硬度2H～3H4耐刷洗性1200 次漆膜无破押5柔韧性1mm6耐冲击强度50kgcm7漆膜耐冻副性20 次不起泡、不剥落无裂纹8耐水性288 小时不起泡、不脱落9耐盐雾实险2000 小时漆膜不起泡、不脱落10耐化学药品性10%硫酸、10%氢氧化钠、10%氨水、甲苯浸泡 14 天漆膜无变化11使用温度-40℃～140℃可正常使用4 适用范围适用于化学工业区、酸雨地区及其它大气腐蚀严重并有较高装饰效果、耐久年限较长得金属结构。5 工艺原理氟碳漆可常温固化，采纳喷涂施工。6 施工操作工艺6、1 工艺流程基层处理→涂防锈底漆→涂面漆6、2 施工方法6、2、1 基层处理：先将金属表面上得浮土、砂、灰浆、油污、锈斑、焊渣、毛刺等清除洁净。然后进行表面除锈，方法可有手工与机械处理。构件得除锈方法与除锈等级与设计采纳得涂料相适应。构件除锈等级见表：除锈等级除 锈 方法喷射或抛射除锈手动与动力工具除锈除 锈 等级Sa2Sa21/2Sa3St2St3手工除锈中 St2 为一般除锈，St3 为彻底除锈；机械除锈(喷、抛射除锈)中 Sa2 为一般除锈Sa21/2 为较彻底除锈，Sa3 为彻底除锈。(1) 手工除锈如金属表面就是一般浮铁锈，可先用钢丝刷往复刷打，然后用粗砂布打磨出新得光亮表面再用旧布或...
