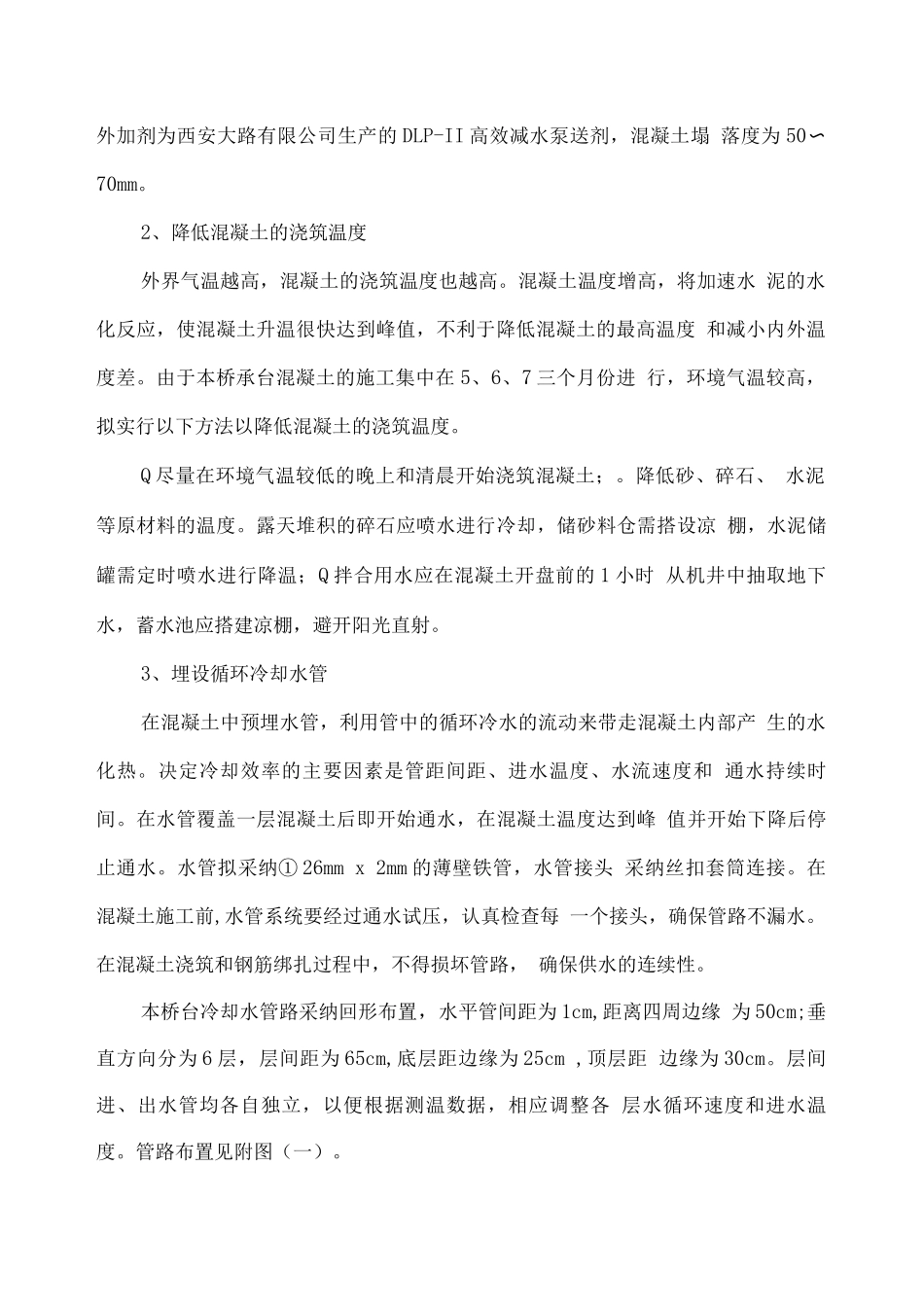

金水沟特大桥桥墩承台大体积混凝土施工方案工程概况：金水沟特大桥 1#、2#、3#、4#、5#墩承台结构尺寸为 16.5x12x3.8m, 6#墩承台结构尺寸为 12 x12 x3.8m。混凝土设计强度为 C30，计划实行一次 性浇筑，数量分别为 752.4 m3和 547.2m3，属于大体积混凝土施工。大体积 混凝土由于结构尺寸大，水泥水化热引起混凝土温度升高，热量不易及时散 发而形成较大的内外温度差，较大的温度差引起混凝土体积变化的差异，使 混凝土各部位受到约束而不能自由伸缩，当温度变形产生的拉应力大于混凝 土的抗拉应力时，便产生了裂缝。为解决砼施工产生的水化热、防止混凝土 产生裂缝和混凝土浇筑等问题，特制定本方案。一、水化热和温度应力裂缝的解决（一）降低混凝土的发热量1、混凝土配合比的选定为控制混凝土初期和最终的发热量，大体积混凝土配合比的选定，应遵 循以下几个原则：Q 选用水化热低、凝聚时间长的水泥，以降低混凝土的温 度；Q 掺加粉煤灰取代一部分水泥以降低水化热产生的高温峰值，同时可改 善混凝土的和易性；Q掺加高效减水剂，以减少水和水泥的用量，延长混凝 土达到最高温度的时间；Q 尽量减少单位体积混凝土的用水量，严格控制水 灰比，采纳低流动性混凝土。综合考虑本施工场地原材料供应情况，本承台混凝土的设计配合比为：每立 方混凝土，水泥：砂：碎石：粉煤灰：外加剂：水= 3: 809： 1073: 50：3.0: 170kg。其中：水泥为尧柏 P.O 32.5 水泥，粉煤灰为蒲城电厂 II 级粉煤 灰，外加剂为西安大路有限公司生产的 DLP-II 高效减水泵送剂，混凝土塌 落度为 50〜70mm。2、降低混凝土的浇筑温度外界气温越高，混凝土的浇筑温度也越高。混凝土温度增高，将加速水 泥的水化反应，使混凝土升温很快达到峰值，不利于降低混凝土的最高温度 和减小内外温度差。由于本桥承台混凝土的施工集中在 5、6、7 三个月份进 行，环境气温较高，拟实行以下方法以降低混凝土的浇筑温度。Q 尽量在环境气温较低的晚上和清晨开始浇筑混凝土；。降低砂、碎石、 水泥等原材料的温度。露天堆积的碎石应喷水进行冷却，储砂料仓需搭设凉 棚，水泥储罐需定时喷水进行降温；Q 拌合用水应在混凝土开盘前的 1 小时 从机井中抽取地下水，蓄水池应搭建凉棚，避开阳光直射。3、埋设循环冷却水管在混凝土中预埋水管，利用管中的循环冷水的流动来带走混凝土内部产 生的水化热。决定冷却效率的主要因素是管距间距、进水温度、...
