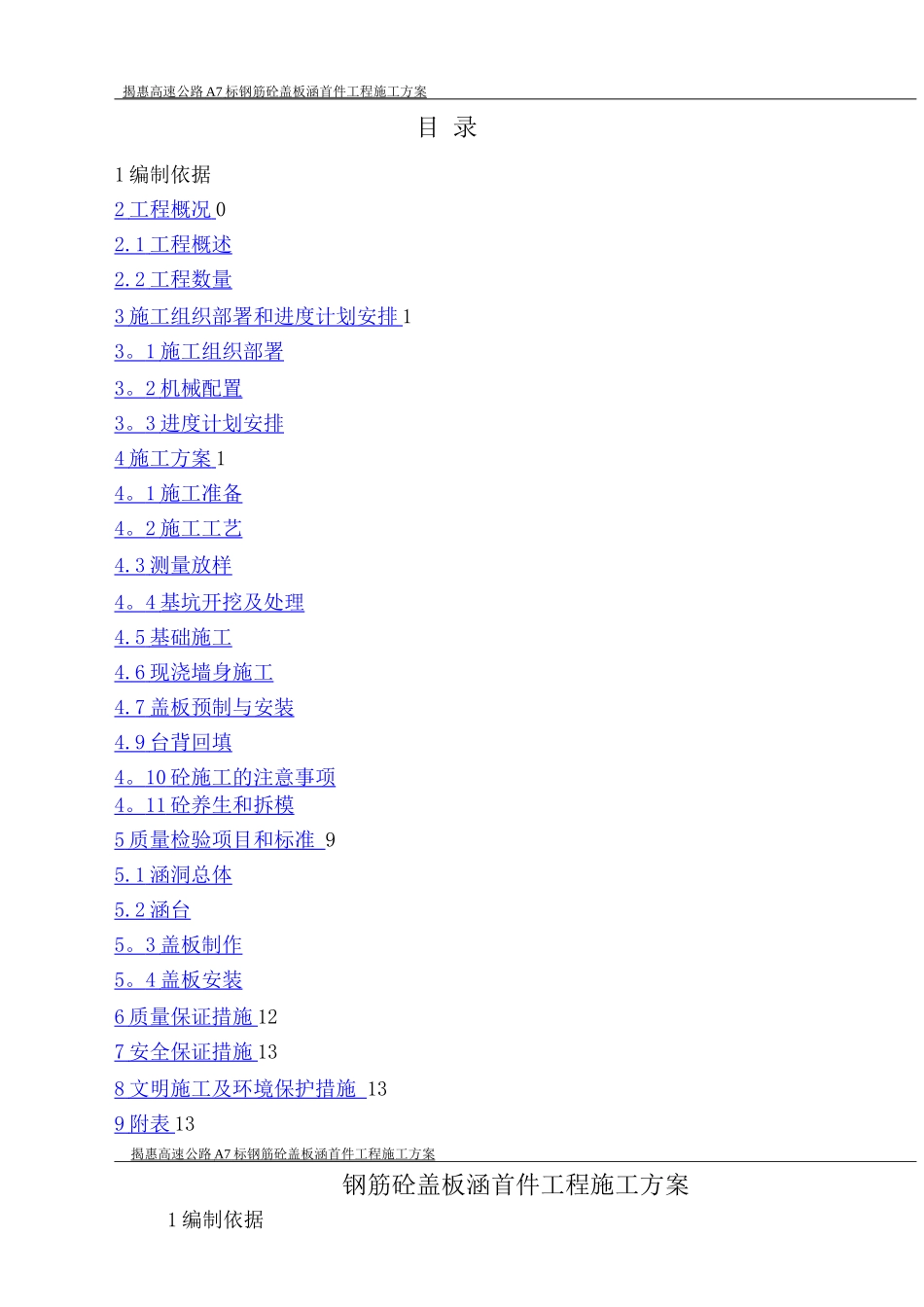

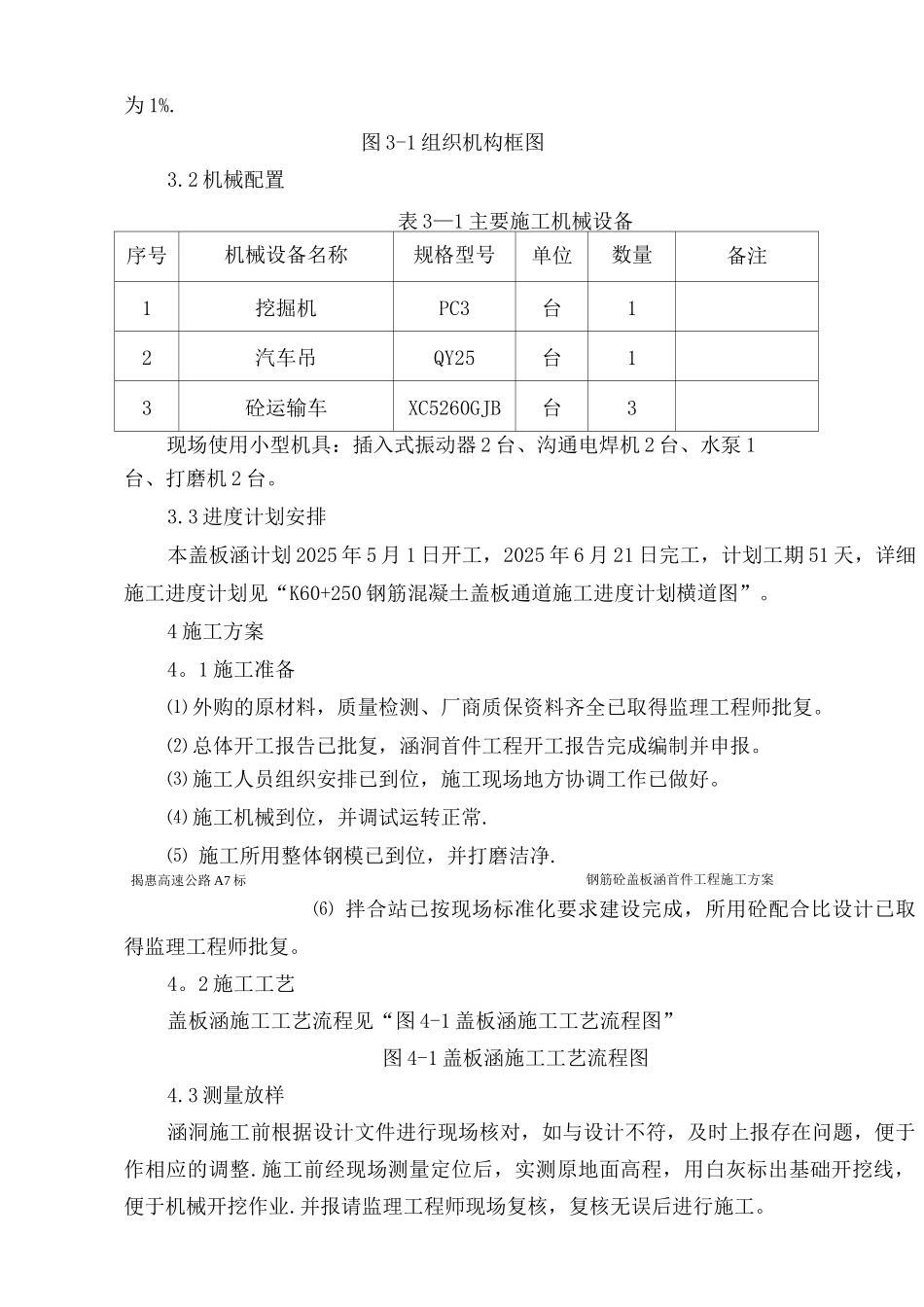

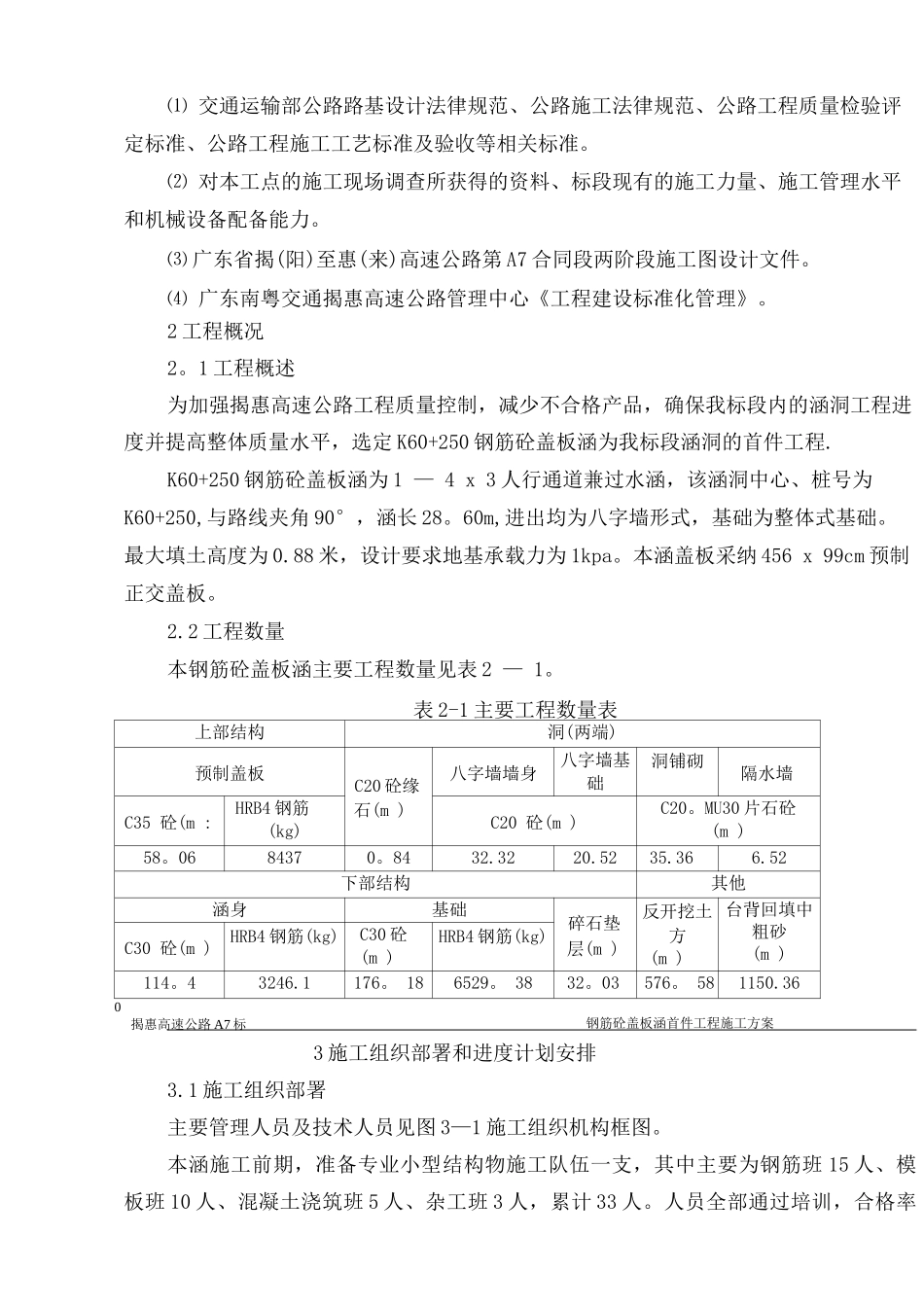

揭惠高速公路 A7 标钢筋砼盖板涵首件工程施工方案 目 录1 编制依据2 工程概况 02.1 工程概述 2.2 工程数量 3 施工组织部署和进度计划安排 13 。 1 施工组织部署 3 。 2 机械配置 3 。 3 进度计划安排 4 施工方案 14 。 1 施工准备 4 。 2 施工工艺 4.3 测量放样 4 。 4 基坑开挖及处理 4.5 基础施工 4.6 现浇墙身施工 4.7 盖板预制与安装 4.9 台背回填 4 。 10 砼施工的注意事项 4 。 11 砼养生和拆模 5 质量检验项目和标准 95.1 涵洞总体 5.2 涵台 5 。 3 盖板制作 5 。 4 盖板安装 6 质量保证措施 127 安全保证措施 138 文明施工及环境保护措施 139 附表 13揭惠高速公路 A7 标钢筋砼盖板涵首件工程施工方案 钢筋砼盖板涵首件工程施工方案1 编制依据⑴ 交通运输部公路路基设计法律规范、公路施工法律规范、公路工程质量检验评定标准、公路工程施工工艺标准及验收等相关标准。⑵ 对本工点的施工现场调查所获得的资料、标段现有的施工力量、施工管理水平和机械设备配备能力。⑶ 广东省揭(阳)至惠(来)高速公路第 A7 合同段两阶段施工图设计文件。⑷ 广东南粤交通揭惠高速公路管理中心《工程建设标准化管理》。2 工程概况2。1 工程概述为加强揭惠高速公路工程质量控制，减少不合格产品，确保我标段内的涵洞工程进度并提高整体质量水平，选定 K60+250 钢筋砼盖板涵为我标段涵洞的首件工程.K60+250 钢筋砼盖板涵为 1 — 4 x 3 人行通道兼过水涵，该涵洞中心、桩号为K60+250,与路线夹角 90°，涵长 28。60m,进出均为八字墙形式，基础为整体式基础。最大填土高度为 0.88 米，设计要求地基承载力为 1kpa。本涵盖板采纳 456 x 99cm 预制正交盖板。2.2 工程数量本钢筋砼盖板涵主要工程数量见表 2 — 1。表 2-1 主要工程数量表上部结构洞(两端)预制盖板C20 砼缘石(m )八字墙墙身八字墙基础洞铺砌隔水墙C35 砼(m :HRB4 钢筋(kg)C20 砼(m )C20。MU30 片石砼(m )58。0684370。8432.3220.5235.366.52下部结构其他涵身基础碎石垫层(m )反开挖土方(m )台背回填中粗砂(m )C30 砼(m )HRB4 钢筋(kg)C30 砼(m )HRB4 钢筋(kg)114。43246.1176。 186529。 3832。03576。 581150.360钢筋砼盖板涵首件工程施工方案3 施工组织部署和进度计划安排3.1 施工组织部署主要管理人员及技术人员见图 3—1 施工组织机构框图。本涵施工...
