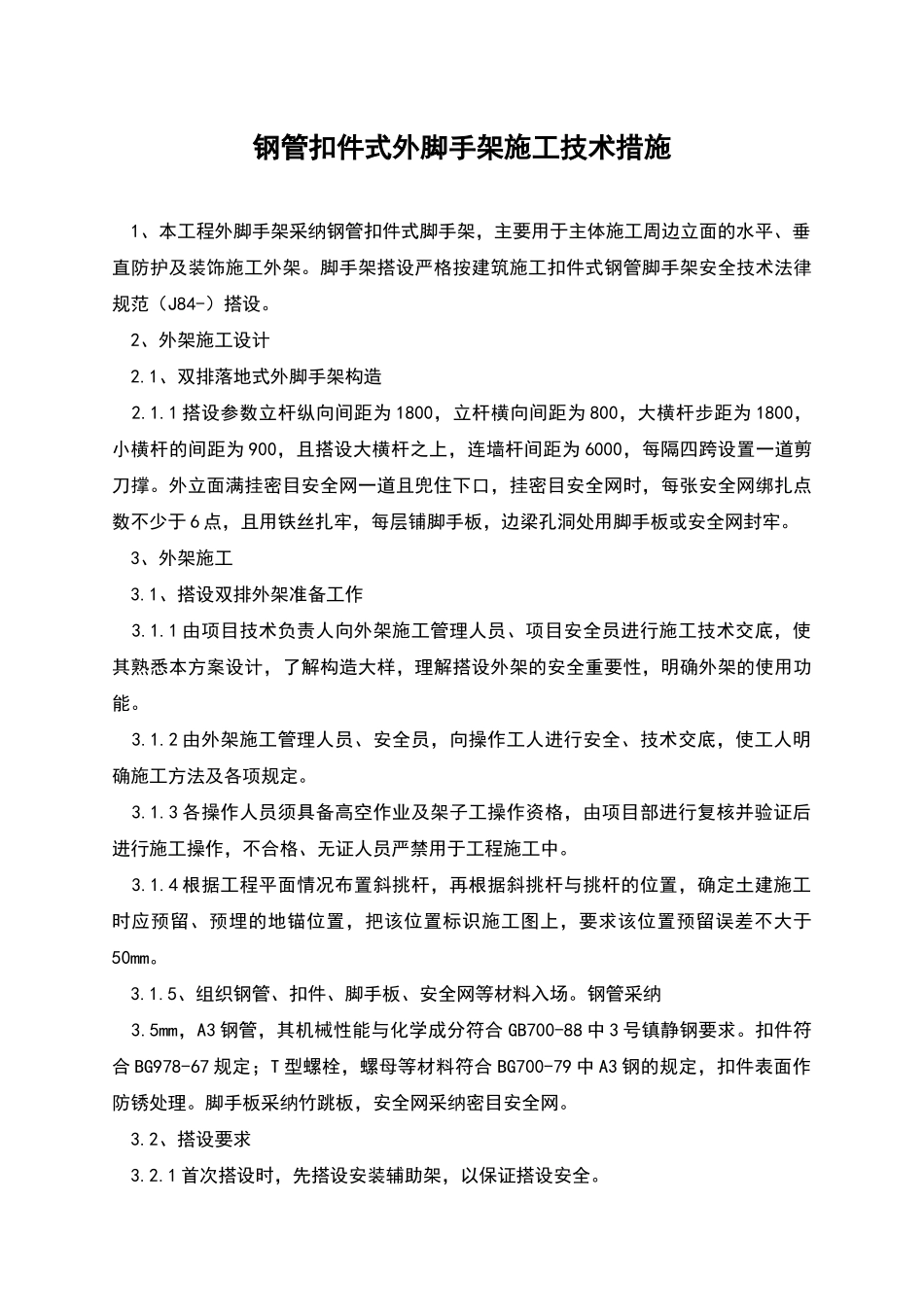

钢管扣件式外脚手架施工技术措施 1、本工程外脚手架采纳钢管扣件式脚手架，主要用于主体施工周边立面的水平、垂直防护及装饰施工外架。脚手架搭设严格按建筑施工扣件式钢管脚手架安全技术法律规范（J84-）搭设。 2、外架施工设计 2.1、双排落地式外脚手架构造 2.1.1 搭设参数立杆纵向间距为 1800，立杆横向间距为 800，大横杆步距为 1800，小横杆的间距为 900，且搭设大横杆之上，连墙杆间距为 6000，每隔四跨设置一道剪刀撑。外立面满挂密目安全网一道且兜住下口，挂密目安全网时，每张安全网绑扎点数不少于 6 点，且用铁丝扎牢，每层铺脚手板，边梁孔洞处用脚手板或安全网封牢。 3、外架施工 3.1、搭设双排外架准备工作 3.1.1 由项目技术负责人向外架施工管理人员、项目安全员进行施工技术交底，使其熟悉本方案设计，了解构造大样，理解搭设外架的安全重要性，明确外架的使用功能。 3.1.2 由外架施工管理人员、安全员，向操作工人进行安全、技术交底，使工人明确施工方法及各项规定。 3.1.3 各操作人员须具备高空作业及架子工操作资格，由项目部进行复核并验证后进行施工操作，不合格、无证人员严禁用于工程施工中。 3.1.4 根据工程平面情况布置斜挑杆，再根据斜挑杆与挑杆的位置，确定土建施工时应预留、预埋的地锚位置，把该位置标识施工图上，要求该位置预留误差不大于50mm。 3.1.5、组织钢管、扣件、脚手板、安全网等材料入场。钢管采纳 3.5mm，A3 钢管，其机械性能与化学成分符合 GB700-88 中 3 号镇静钢要求。扣件符合 BG978-67 规定；T 型螺栓，螺母等材料符合 BG700-79 中 A3 钢的规定，扣件表面作防锈处理。脚手板采纳竹跳板，安全网采纳密目安全网。 3.2、搭设要求 3.2.1 首次搭设时，先搭设安装辅助架，以保证搭设安全。 3.2.2 搭设程序：立第一节立杆-安装大横杆-安装小横杆-辅设脚手板设置连墙杆-设置剪刀撑-挂安全网-拆除辅助架-验收 3.2.3、施工要点：3.2.3.1 选用适当长度钢管作为立杆，便于外架往上加一层时，最底部一层能顺利拆除，且每一挑出挑杆和立杆，应一里一外相距 150mm，这样才不至在拆除过程中发生“牵扯”现象，避开不了时须先加固一根辅助杆，方可拆除拟定立杆。当用于装饰的外架下降时，施工方法与上述过程相反。 3. 2.3.2、为配合便于在上升、下降过程中的搭拆循环，除立杆选用适当长度外，还应遵守脚手架操作规程和方案设计规定，并注意实行临时支撑或与建筑物临...
