钢结构氟碳漆施工工艺

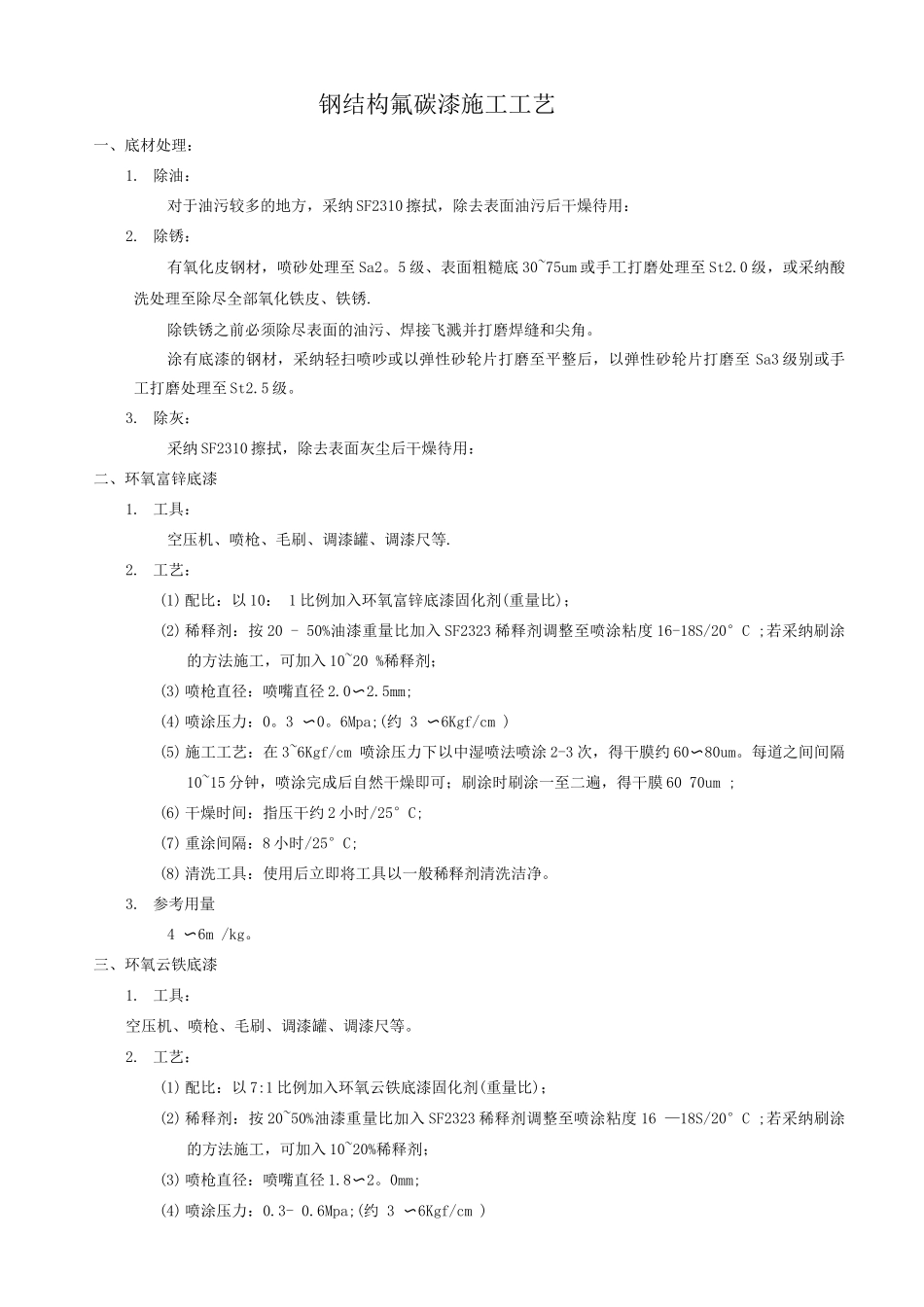

钢结构氟碳漆施工工艺一、底材处理：1. 除油：对于油污较多的地方，采纳 SF2310 擦拭，除去表面油污后干燥待用：2. 除锈：有氧化皮钢材，喷砂处理至 Sa2。5 级、表面粗糙底 30~75um 或手工打磨处理至 St2.0 级，或采纳酸洗处理至除尽全部氧化铁皮、铁锈.除铁锈之前必须除尽表面的油污、焊接飞溅并打磨焊缝和尖角。涂有底漆的钢材，采纳轻扫喷吵或以弹性砂轮片打磨至平整后，以弹性砂轮片打磨至 Sa3 级别或手工打磨处理至 St2.5 级。3. 除灰：采纳 SF2310 擦拭，除去表面灰尘后干燥待用：二、环氧富锌底漆1. 工具：空压机、喷枪、毛刷、调漆罐、调漆尺等.2. 工艺：(1) 配比：以 10： 1 比例加入环氧富锌底漆固化剂(重量比)；(2) 稀释剂：按 20 - 50%油漆重量比加入 SF2323 稀释剂调整至喷涂粘度 16-18S/20°C ;若采纳刷涂的方法施工，可加入 10~20 %稀释剂；(3) 喷枪直径：喷嘴直径 2.0〜2.5mm;(4) 喷涂压力：0。3 〜0。6Mpa;(约 3 〜6Kgf/cm )(5) 施工工艺：在 3~6Kgf/cm 喷涂压力下以中湿喷法喷涂 2-3 次，得干膜约 60〜80um。每道之间间隔10~15 分钟，喷涂完成后自然干燥即可；刷涂时刷涂一至二遍，得干膜 60 70um ;(6) 干燥时间：指压干约 2 小时/25°C;(7) 重涂间隔：8 小时/25°C;(8) 清洗工具：使用后立即将工具以一般稀释剂清洗洁净。3. 参考用量4 〜6m /kg。三、环氧云铁底漆1. 工具：空压机、喷枪、毛刷、调漆罐、调漆尺等。2. 工艺：(1) 配比：以 7:1 比例加入环氧云铁底漆固化剂(重量比)；(2) 稀释剂：按 20~50%油漆重量比加入 SF2323 稀释剂调整至喷涂粘度 16 —18S/20°C ;若采纳刷涂的方法施工，可加入 10~20%稀释剂；(3) 喷枪直径：喷嘴直径 1.8〜2。0mm;(4) 喷涂压力：0.3- 0.6Mpa;(约 3 〜6Kgf/cm )(5)施工工艺：在 3~6Kgf/cm 喷涂压力下以中湿喷法喷涂 2 — 3 次，得干膜约 60〜80um。每道之间间隔 10~15 分钟，喷涂完成后自然干燥即可；刷涂时刷涂一至二遍，得干膜 60〜70um ;(6) 干燥时间：指压干约 2 小时/25°C;(7) 重涂间隔：8 小时/25°C;(8) 清洗工具:使用后立即将工具以一般稀释剂清洗洁净。3.参考用量4 〜6m /kg.四、打磨隔夜后，视表面情况采纳 320 #以上砂纸对表面进行打磨处理，并清除表面浮灰,待用。五、填补腻子1. 工艺:采纳刮批的方法，对不平整或有缺陷处理行填补原子灰，一般批涂 2 — 3 遍至完全...
