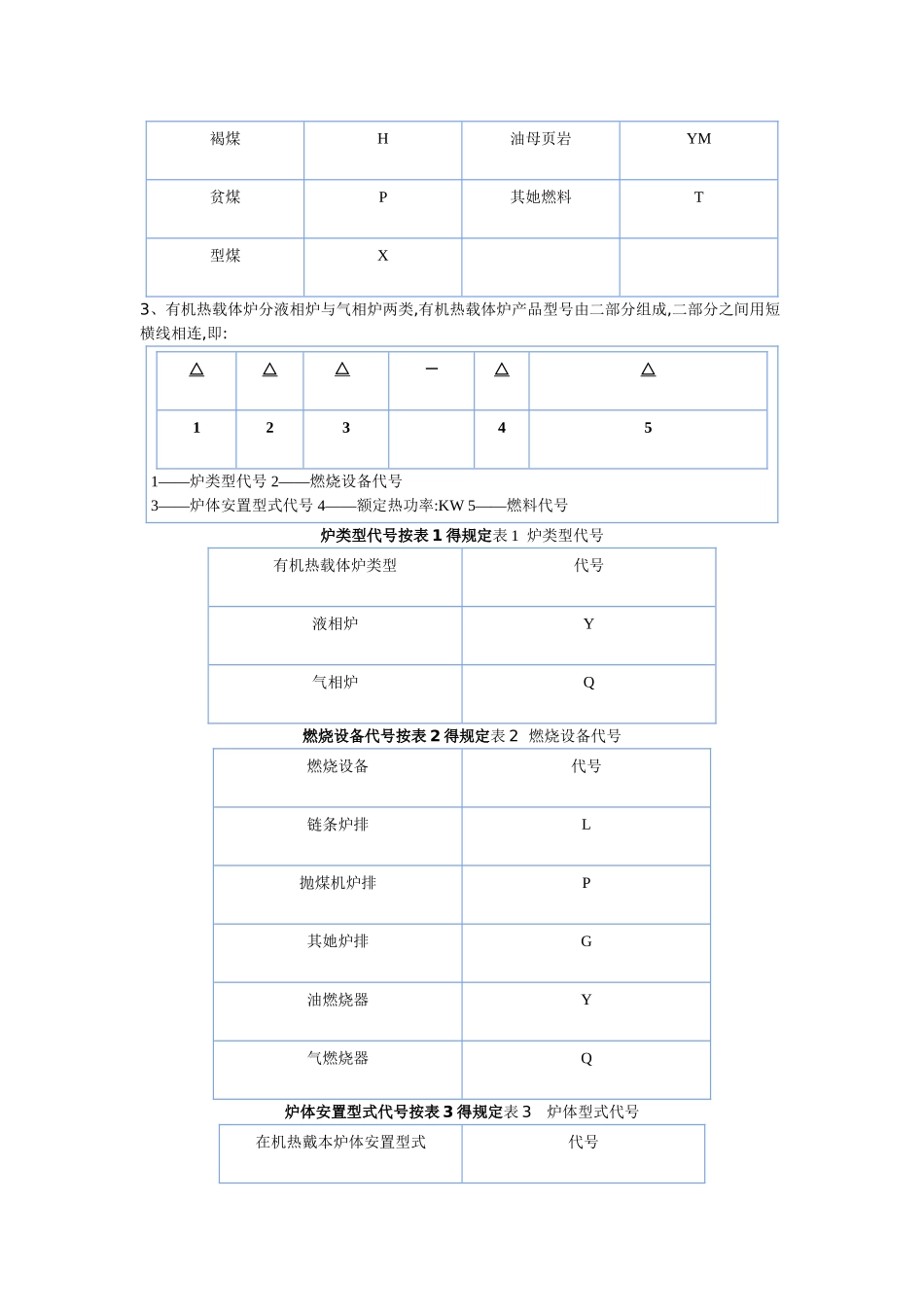

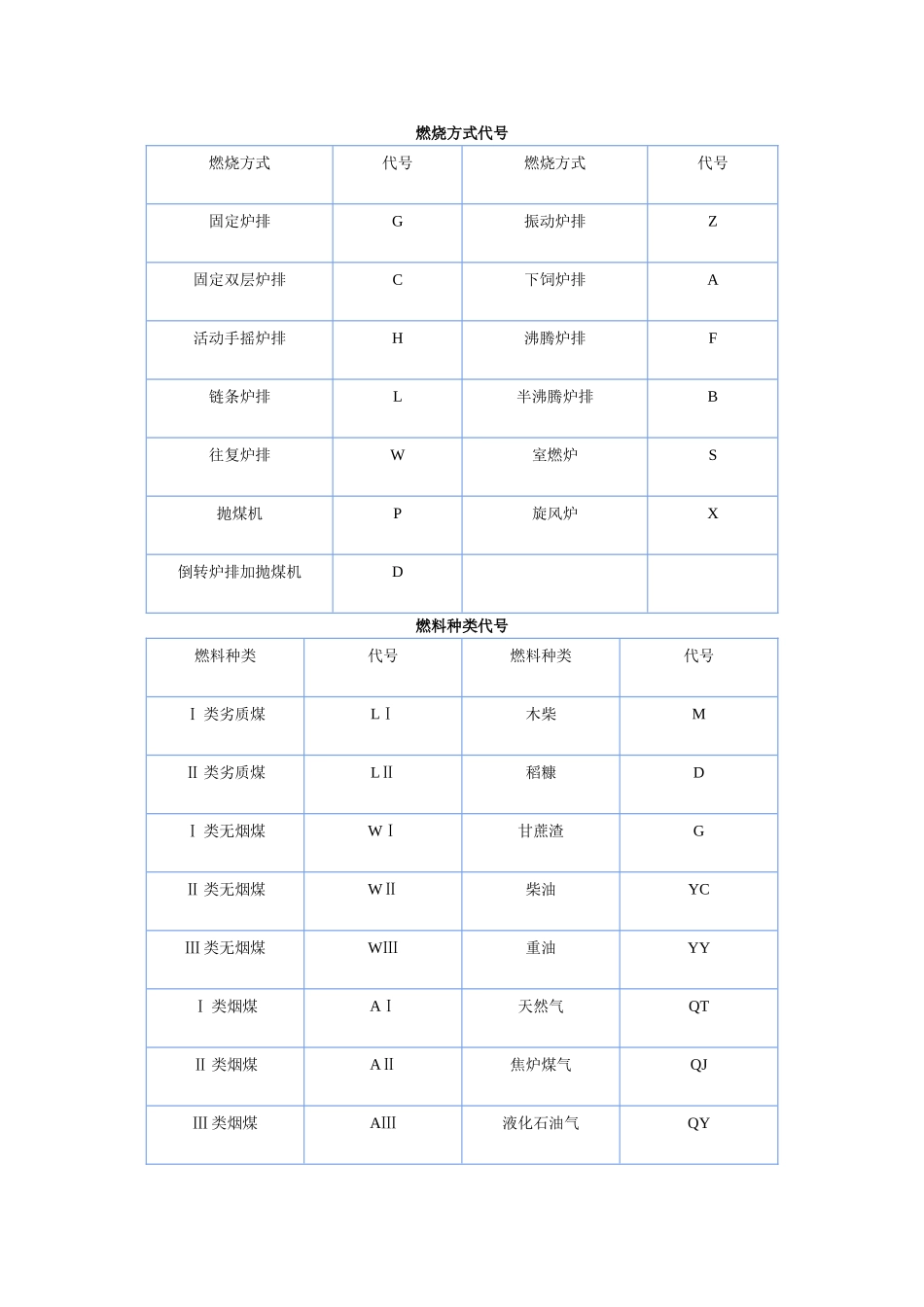

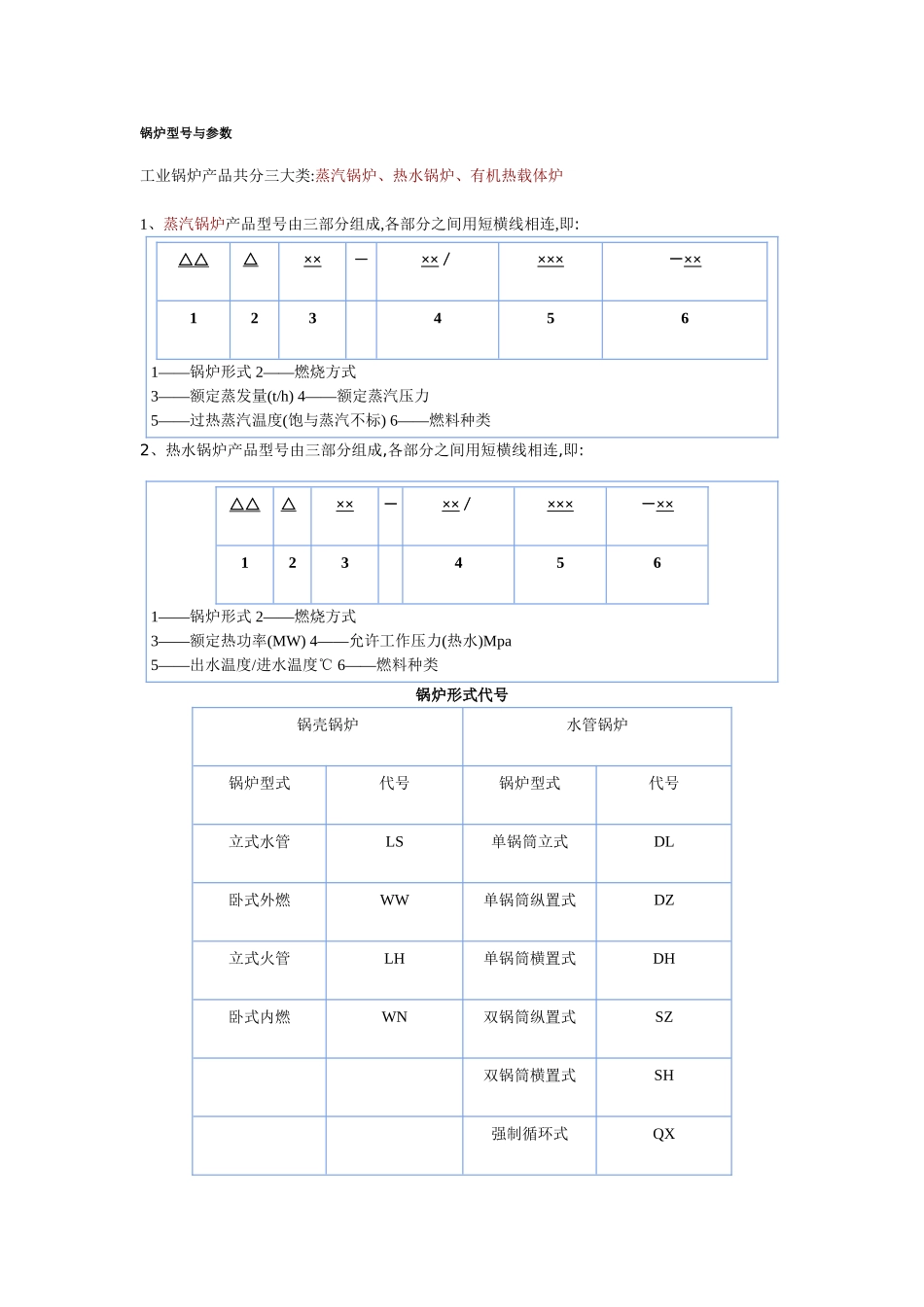

锅炉型号与参数工业锅炉产品共分三大类:蒸汽锅炉、热水锅炉、有机热载体炉 1、蒸汽锅炉产品型号由三部分组成,各部分之间用短横线相连,即: △△△ ××－××／×××－××1234561——锅炉形式 2——燃烧方式3——额定蒸发量(t/h) 4——额定蒸汽压力 5——过热蒸汽温度(饱与蒸汽不标) 6——燃料种类 2、热水锅炉产品型号由三部分组成,各部分之间用短横线相连,即:△△△ ××－××／×××－××1234561——锅炉形式 2——燃烧方式 3——额定热功率(MW) 4——允许工作压力(热水)Mpa 5——出水温度/进水温度℃ 6——燃料种类 锅炉形式代号 锅壳锅炉 水管锅炉 锅炉型式 代号 锅炉型式 代号 立式水管 LS 单锅筒立式 DL 卧式外燃 WW 单锅筒纵置式 DZ 立式火管 LH 单锅筒横置式 DH 卧式内燃 WN 双锅筒纵置式 SZ 双锅筒横置式 SH 强制循环式 QX 燃烧方式代号 燃烧方式 代号 燃烧方式 代号 固定炉排G 振动炉排Z固定双层炉排 C 下饲炉排 A 活动手摇炉排 H 沸腾炉排 F 链条炉排 L 半沸腾炉排 B 往复炉排 W 室燃炉 S 抛煤机 P 旋风炉 X 倒转炉排加抛煤机 D 燃料种类代号 燃料种类 代号 燃料种类 代号 Ⅰ 类劣质煤 LⅠ 木柴 M Ⅱ 类劣质煤 LⅡ 稻糠 D Ⅰ 类无烟煤 WⅠ 甘蔗渣 G Ⅱ 类无烟煤 WⅡ 柴油 YC Ⅲ 类无烟煤 WⅢ 重油 YY Ⅰ 类烟煤 AⅠ 天然气 QT Ⅱ 类烟煤 AⅡ 焦炉煤气 QJ Ⅲ 类烟煤 AⅢ液化石油气 QY 褐煤 H 油母页岩 YM 贫煤 P 其她燃料 T 型煤 X 3、有机热载体炉分液相炉与气相炉两类,有机热载体炉产品型号由二部分组成,二部分之间用短横线相连,即: △△△ －△△123451——炉类型代号 2——燃烧设备代号3——炉体安置型式代号 4——额定热功率:KW 5——燃料代号炉类型代号按表 1 得规定表 1 炉类型代号 有机热载体炉类型 代号 液相炉 Y 气相炉 Q 燃烧设备代号按表 2 得规定表 2 燃烧设备代号 燃烧设备 代号 链条炉排 L 抛煤机炉排 P 其她炉排 G 油燃烧器 Y 气燃烧器 Q 炉体安置型式代号按表 3 得规定表 3 炉体型式代号 在机热戴本炉体安置型式 代号 立式 L 卧式 W 其她 Q 表 4 燃料代号 燃料类别 类别代号 品种 品种代号 煤类 W无烟煤 W 烟煤 A 其她煤 H 油类 Y 柴油 C 重油、渣油 Z 气类 Q 天然气 T 焦炉煤气 J 液化石油气 Y
